فلومتر جرمی چیست؟ راهنمای کامل انواع، نحوه کارکرد و خرید
اندازهگیری دقیق دبی عبوری سیالات در صنایع فرآیندی، نفت و گاز، پتروشیمی، داروسازی و غذایی نقشی کلیدی در کنترل کیفیت، بهینهسازی مصرف انرژی و انتقال مالی ایفا میکند. فلومتر جرمی (Mass Flow Meter) تجهیزی برای اندازهگیری مستقیم جرم سیال عبوری در واحد زمان است.
برخلاف فلومترهای حجمی مرسوم (مانند فلومترهای توربینی، اوریفیس یا روتامترها) که حجم سیال را ثبت میکنند، فلومتر جرمی مستقیماً با تعداد مولکولهای ماده و جرم سروکار دارد. از آنجا که حجم مایعات و بهویژه گازها با تغییرات دما و فشار دچار نوسان و انبساط/انقباض شدید میشود، فلومترهای حجمی نیازمند سنسورهای فشار و دمای جداگانه و محاسبات تصحیح چگالی هستند؛ در حالی که فلومتر جرمی ذاتاً مقداری دقیق، پایدار و مستقل از شرایط محیطی ارائه میدهد.
انواع فلومتر جرمی و کاربرد هر کدام
فلومترهای جرمی بسته به قوانین فیزیکی مورد استفاده در اندازهگیری، به دو فناوری اصلی صنعتی تقسیم میشوند:

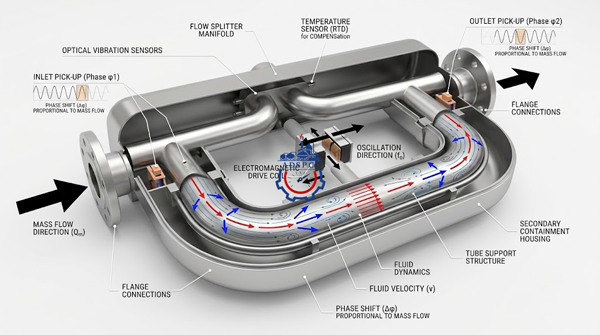

فلومتر جرمی کوریولیس (Coriolis Mass Flow Meter)
این نوع فلومتر بر پایه اصل اثر اینرسی کوریولیس کار میکند. سیال از داخل یک یا دو لوله با فرکانس مشخص در حال نوسان عبور میکند. عبور جریان جرمی سیال باعث انحراف و ایجاد اختلاف فاز حرکتی در لولهها میشود. این تغییر فاز زاویهای نسبت مستقیم و خطی با دبی جرمی دارد.
- اندازهگیری چندمتغیره (Multi-variable): علاوه بر دبی جرمی، تغییر در فرکانس رزونانس لوله میزان چگالی سیال و سنسور تعبیهشده داخلی میزان دما را بهطور لحظهای اندازه میگیرد.
- بدون نیاز به قطعات مکانیکی متحرک: در مسیر جریان هیچ توربین یا مانعی برای خرابی دورهای وجود ندارد.
- کاربردها: فرآیندهای حساس دارویی، خطوط پرکنی صنایع غذایی، هیدروکربنها و مایعات با ویسکوزیته بسیار بالا (نظیر انواع روغن صنعتی، قیر، گریس) و ترابری مالی (Custody Transfer).

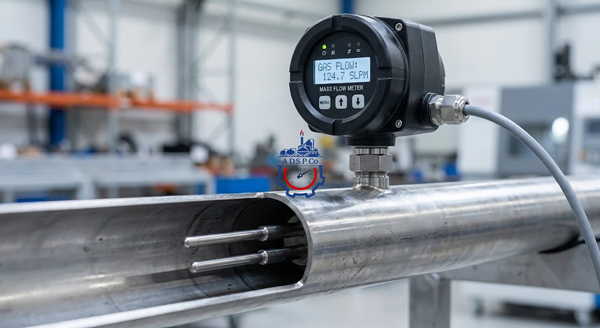

فلومتر جرمی حرارتی (Thermal Mass Flow Meter)
این فلومترها بر انتقال حرارت همرفتی سنسور به جریان گاز تکیه دارند. ساختار متداول آنها شامل دو سنسور دمایی (معمولاً RTD پلاتینیومی) است؛ یک سنسور دمای مرجع گاز را میخواند و سنسور دیگر توسط جریان الکتریکی گرم نگه داشته میشود. سیال عبوری، حرارت سنسور گرم را جذب میکند و نرخ سرمایش آن رابطهای دقیق با دبی جرمی گاز دارد.
- عملکرد اختصاصی برای گازها: انتخابی ایدهآل برای گازهای خالص، هوای فشرده و مخلوطهای گازی مشخص.
- افت فشار بسیار پایین: به دلیل نوع پروب نفوذی (Insertion) یا درونخطی (Inline)، هیچ افت فشار نامطلوبی در خط لوله ایجاد نمیکند.
- کاربردها: پایش نشتی و مصرف هوای فشرده کارخانجات، خطوط مشعل (Flare Gas)، مدیریت بیوگاز در تصفیهخانهها و نظارت بر گازهای محافظ و نیتروژن.
مقایسه فلومتر جرمی کوریولیس و حرارتی
| شاخص ارزیابی | فلومتر کوریولیس | فلومتر حرارتی |
|---|---|---|
| سیال هدف | مایعات، گازها، دوغابها و سیالات ویسکوز | گازهای خشک، تمیز و هوای فشرده |
| دقت اندازهگیری | فوقالعاده بالا (۰٫۰۵٪ تا ۰٫۱٪) | بسیار مناسب برای گازها (۰٫۵٪ تا ۱٫۵٪) |
| اندازهگیری چگالی و دما | بله (بهصورت استاندارد و همزمان) | فقط محاسبه دبی جرمی و دما |
| نیاز به کالیبراسیون تخصصی ترکیب گاز | خیر (مستقل از ماهیت سیال) | بله (وابسته به ظرفیت حرارتی ویژه گاز) |
| سطح قیمت | بالا | اقتصادی تا متوسط |
عوامل مؤثر بر قیمت فلومتر جرمی
هنگام استعلام، قیمت فلومتر جرمی تحت تأثیر چندین فاکتور فنی مهندسی متغیر خواهد بود:
- فناوری و مکانیزم سنجش: تجهیزات کوریولیس به دلیل سنسورهای پیزوالکتریک و ساختار دقیق لولههای نوسانساز، گرانتر از فلومترهای حرارتی هستند.
- سایز خط (Line Size): فلومترهای کوریولیس از سایزهای میکرو (چند میلیمتر) تا سایزهای بزرگ (۱۲ اینچ یا بالاتر) تولید میشوند؛ افزایش سایز بدنه به شدت هزینه تولید و قیمت نهایی را بالا میبرد.
- متریال قطعات در تماس با سیال (Wetted Parts): برای سیالات خورنده اسیدی یا کلریدی، استفاده از آلیاژهایی مانند Hastelloy C-22، تیتانیوم یا استیل ۳۱۶L تفاوت قیمتی محسوسی ایجاد میکند.
- تأییدیهها و پروتکلهای خروجی: ریتینگ ضد انفجار (ATEX / IECEx Zone 0/1)، استانداردهای بهداشتی (3A / EHEDG) و بردهای الکترونیکی مجهز به پروتکلهای صنعتی (HART, Foundation Fieldbus, Modbus RS485).
راهنمای خرید فلومتر جرمی؛ پیش از سفارش به چه نکاتی دقت کنیم؟
پیش از ثبت سفارش و خرید فلومتر جرمی، پاسخ به پرسشهای فنی زیر برای تهیه دیتاشیت ضرورت دارد:
- بررسی مشخصات سیال: تعیین دقیق فاز (مایع یا گاز)، میزان ویسکوزیته، رسانایی یا تمیزی سیال و وجود ذرات معلق.
- محدوده دبی (Flow Range) و افت فشار مجاز: ابعاد فلومتر لزوماً با سایز لوله خط یکی نیست؛ فلومتر باید بر مبنای حداقل و حداکثر دبی جریان (Turndown Ratio) سایزبندی شود.
- شرایط محیطی و اتصالات فرآیندی: نوع اتصالات (فلنجی کلاس ۱۵۰/۳۰۰، ترایکلمپ دارویی، رزوهای)، جهت جریان لولهکشی و حداکثر فشار و دمای عملیاتی سیستم.
- خدمات کالیبراسیون و پشتیبانی: دسترسی به برگه آزمون کالیبراسیون معتبر کارخانه و سادگی پشتیبانی ترانسمیتر دستگاه.
پرسشهای متداول (FAQ)
آیا فلومتر کوریولیس نیازمند رعایت طول خط لوله مستقیم قبل و بعد از سنسور است؟
برخلاف فلومترهای توربینی یا التراسونیک، ساختار داخلی فلومترهای کوریولیس نسبت به پروفیل نامتقارن جریان حساسیت بسیار کمی دارد و در اغلب موارد نیازی به طول مستقیم لوله (Straight Run) در ورودی و خروجی ندارد.
چه زمانی خرید فلومتر کوریولیس نسبت به مدلهای ارزانتر توجیه اقتصادی دارد؟
در فرآیندهایی که هزینه سیال بسیار گران است (مانند روغنهای صنعتی تخصصی، رزینها یا مواد اولیه دارویی)، دقت فوقالعاده ۰٫۱ درصدی کوریولیس مانع از خطای بارگیری و هدررفت متریال شده و هزینه تجهیز در کوتاهمدت جبران میشود.
جمعبندی: انتخاب هوشمندانه و خرید فلومتر جرمی
در پاسخ به این پرسش که فلومتر جرمی چیست و چه کاربردی دارد، دیدیم که این تجهیز مطمئنترین روش برای اندازهگیری بیواسطه جرم مایعات و گازها بدون خطای ناشی از فشار و دماست. چه خط فرآیندی شما به دقت میکرونی فلومتر جرمی کوریولیس برای سیالات گرانقیمت نیاز داشته باشد و چه برای پایش گازها و هوای فشرده به دنبال فلومتر جرمی حرارتی باشید، تطبیق مشخصات فنی سیال با دیتاشیت دستگاه حیاتی است.تعیین دقیق قیمت فلومتر جرمی مستلزم مشخص بودن سایز خط، متریال بدنه و الزامات ضد انفجار است. کارشناسان فنی آدرین صنعت ابزار دقیق پارس (ریاکو) آمادگی دارند با بررسی فرآیند خطوط شما، بهترین گزینه فنی را پیشنهاد داده و فرآیند خرید فلومتر جرمی را همراه با گواهیهای معتبر کالیبراسیون و پشتیبانی فنی مهندسی تسهیل نمایند. جهت دریافت کاتالوگ و استعلام قیمت با کارشناسان ریاکو در ارتباط باشید.
