مقدمه؛ انواع سایت گلس، متریال ساخت و استانداردهای نصب
سایت گلس یا Sight Glass یکی از تجهیزات مهم در خطوط فرایندی، مخازن، بویلرها، پمپها و سیستمهای انتقال سیال است که امکان مشاهده مستقیم وضعیت سیال را فراهم میکند. این تجهیز ساده به نظر میرسد، اما در بسیاری از صنایع نقش مهمی در کنترل فرایند، تشخیص نشتی، بررسی جریان، مشاهده رنگ سیال، کنترل سطح، تشخیص وجود حباب، کف، ذرات معلق یا آلودگی دارد.
در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی، شیمیایی، آب و فاضلاب و نیروگاهی، استفاده از سایت گلس باعث میشود اپراتور بدون نیاز به باز کردن خط یا توقف فرایند، وضعیت سیال را بهصورت چشمی بررسی کند. البته انتخاب سایت گلس فقط به ظاهر یا سایز آن محدود نمیشود. نوع سایت گلس، متریال بدنه، جنس شیشه، نوع اتصال، فشار کاری، دمای سیال، استاندارد نصب و سازگاری با سیال از مهمترین عواملی هستند که باید در زمان انتخاب بررسی شوند.
در بسیاری از پروژهها، انتخاب اشتباه سایت گلس میتواند باعث شکست شیشه، نشتی، خوردگی بدنه، کاهش ایمنی و حتی توقف خط تولید شود. به همین دلیل، در این مقاله بهصورت تخصصی انواع سایت گلس، متریالهای رایج ساخت، نکات مهم انتخاب و استانداردهای نصب آن را بررسی میکنیم.
سایت گلس چیست؟
سایت گلس تجهیزی است که روی خط لوله، مخزن یا سیستم فرایندی نصب میشود و به کاربر اجازه میدهد وضعیت سیال داخل سیستم را مشاهده کند. این مشاهده میتواند برای کنترل جریان، بررسی شفافیت سیال، تشخیص تغییر رنگ، وجود کف، وجود حباب، سطح مایع یا عملکرد صحیح تجهیزات پاییندست و بالادست انجام شود.
در سادهترین حالت، سایت گلس از یک بدنه فلزی یا غیرفلزی، یک یا چند شیشه مقاوم، آببندی مناسب و اتصالات ورودی و خروجی تشکیل شده است. با این حال، بسته به فشار، دما، نوع سیال و استاندارد صنعتی، طراحی آن میتواند بسیار متفاوت باشد.
کاربرد سایت گلس در صنایع مختلف
سایت گلس در بسیاری از واحدهای صنعتی استفاده میشود و بسته به نوع فرایند، کاربردهای متفاوتی دارد. مهمترین کاربردهای آن عبارتاند از:
- مشاهده عبور یا عدم عبور سیال در خط
- کنترل سطح مایع در مخازن و بویلرها
- بررسی رنگ، شفافیت و کیفیت ظاهری سیال
- تشخیص وجود کف، حباب یا گاز در مایع
- بررسی وجود ذرات معلق یا آلودگی در خط
- کنترل برگشت سیال در مسیرهای خاص
- بررسی عملکرد پمپ، فیلتر، کندانستله یا تجهیزات فرایندی
- کمک به اپراتور در عیبیابی سریع فرایند
در پروژههای صنعتی، شرکتهایی مانند آدرین صنعت ابزار دقیق پارس معمولا انتخاب سایت گلس را بر اساس شرایط واقعی فرایند انجام میدهند؛ زیرا یک سایت گلس مناسب برای آب سرد ممکن است برای بخار، اسید، روغن داغ یا سیال خورنده کاملا نامناسب باشد.

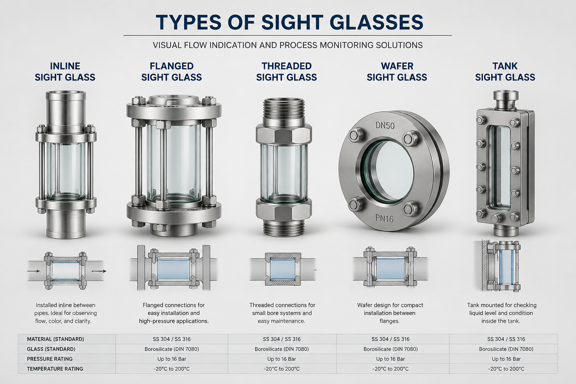

انواع سایت گلس از نظر کاربرد و طراحی
سایت گلسها از نظر شکل، محل نصب، نوع عملکرد و کاربرد به مدلهای مختلفی تقسیم میشوند. شناخت این مدلها کمک میکند تجهیز مناسبتری برای خط فرایندی انتخاب شود.
1. سایت گلس خطی یا لولهای
سایت گلس خطی یا Inline Sight Glass روی مسیر لوله نصب میشود و سیال از داخل آن عبور میکند. این مدل برای مشاهده جریان سیال در خطوط انتقال استفاده میشود و یکی از رایجترین انواع سایت گلس در صنایع مختلف است.
در این نوع، اپراتور میتواند بهراحتی ببیند که آیا سیال در خط جریان دارد یا خیر. همچنین در برخی مدلها امکان مشاهده رنگ، کف، حباب یا ذرات معلق نیز وجود دارد.
2. سایت گلس فلنجی
سایت گلس فلنجی با اتصال فلنجی به خط لوله یا مخزن متصل میشود. این مدل برای فشارهای بالاتر، سایزهای بزرگتر و سرویسهای صنعتی سنگین مناسب است. در پروژههایی که استانداردهای پایپینگ اهمیت دارند، سایت گلس فلنجی انتخاب رایجی است.
اتصال فلنجی امکان تعمیر، تعویض شیشه، بازرسی و جداسازی تجهیز را آسانتر میکند. البته انتخاب کلاس فلنج، نوع گسکت و متریال پیچ و مهره باید بر اساس فشار، دما و نوع سیال انجام شود.
3. سایت گلس رزوهای
سایت گلس رزوهای یا دندهای معمولا برای سایزهای کوچک، فشارهای پایینتر و سیستمهای سبکتر استفاده میشود. این نوع سایت گلس نصب سادهتری دارد و در بسیاری از خطوط آب، روغن، هوا و سیستمهای کمفشار کاربرد دارد.
با این حال، در سیالات خطرناک، خورنده، دمای بالا یا فشار بالا، استفاده از اتصال رزوهای باید با دقت بیشتری بررسی شود.
4. سایت گلس ویفری
سایت گلس ویفری یا Wafer Type Sight Glass بین دو فلنج قرار میگیرد و با پیچهای فلنجی مهار میشود. این مدل معمولا فضای نصب کمی اشغال میکند و برای سیستمهایی مناسب است که محدودیت طول نصب دارند.
سایت گلس ویفری در خطوط فرایندی، آب، فاضلاب، مواد شیمیایی و برخی سرویسهای صنعتی استفاده میشود.
5. سایت گلس مخزنی
سایت گلس مخزنی روی بدنه مخزن نصب میشود و برای مشاهده سطح یا وضعیت سیال داخل مخزن به کار میرود. این مدل میتواند بهصورت پنجرهای، فلنجی یا لولهای طراحی شود.
در مخازن تحت فشار، مخازن مواد شیمیایی، میکسرها و راکتورها، انتخاب سایت گلس مخزنی باید از نظر فشار طراحی، دما، شوک حرارتی و مقاومت شیشه بررسی شود.
6. سایت گلس جریان با فلپر یا پروانه
در برخی سایت گلسها یک فلپر، پروانه یا نشانگر مکانیکی داخل بدنه قرار دارد. حرکت این قطعه نشان میدهد که سیال در خط جریان دارد. این مدل برای مواقعی مناسب است که خود سیال شفاف نیست یا مشاهده مستقیم جریان دشوار است.
البته وجود قطعه داخلی میتواند محدودیتهایی ایجاد کند؛ مثلا برای سیالات دارای ذرات جامد، ویسکوز، چسبنده یا آلوده ممکن است مناسب نباشد.
7. سایت گلس سطح یا Level Sight Glass
این نوع سایت گلس برای مشاهده سطح مایع در مخازن، بویلرها و تجهیزات فرایندی استفاده میشود. سایت گلس سطح معمولا بهصورت عمودی نصب میشود و اپراتور میتواند ارتفاع سطح مایع را مشاهده کند.
در بویلرها و سیستمهای بخار، انتخاب جنس شیشه، نوع محافظ، فشار کاری و استاندارد نصب اهمیت بسیار زیادی دارد.
جدول مقایسه انواع سایت گلس
| نوع سایت گلس | کاربرد اصلی | مزیت | محدودیت |
|---|---|---|---|
| خطی | مشاهده جریان در خط لوله | نصب رایج و مشاهده مستقیم سیال | نیازمند انتخاب دقیق بر اساس فشار و دما |
| فلنجی | خطوط صنعتی و فشارهای بالاتر | استحکام بالا و تعمیرپذیری بهتر | هزینه و وزن بیشتر نسبت به مدل رزوهای |
| رزوهای | سایزهای کوچک و فشارهای پایینتر | نصب ساده و اقتصادی | محدودیت در فشار، دما و سیالات خطرناک |
| ویفری | نصب بین دو فلنج | طول نصب کم و طراحی فشرده | وابستگی به کیفیت نصب و همراستایی فلنجها |
| مخزنی | مشاهده سطح یا وضعیت سیال در مخزن | کنترل بصری مستقیم از داخل مخزن | نیازمند بررسی فشار مخزن و مقاومت شیشه |
| دارای فلپر یا پروانه | تشخیص وجود جریان | قابل استفاده برای سیالاتی که جریان آنها سخت دیده میشود | نامناسب برای سیالات چسبنده یا دارای ذرات زیاد |

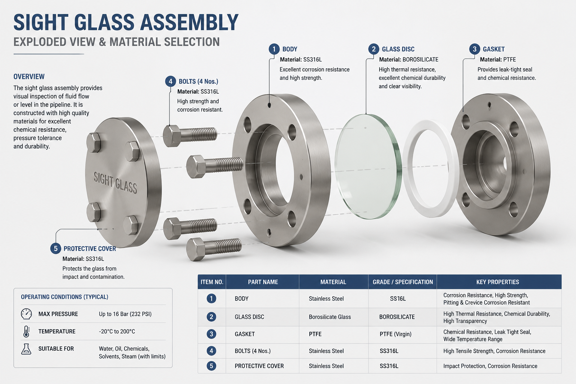

متریال ساخت سایت گلس
متریال سایت گلس باید بر اساس نوع سیال، فشار، دما، خورندگی، شرایط محیطی و الزامات بهداشتی یا صنعتی انتخاب شود. در این تجهیز، فقط بدنه مهم نیست؛ جنس شیشه، گسکت، پیچ و مهره و قطعات آببندی نیز اهمیت دارند.
متریال بدنه سایت گلس
بدنه سایت گلس معمولا از فلزات یا مواد مقاوم ساخته میشود. انتخاب متریال بدنه به سازگاری شیمیایی با سیال و شرایط مکانیکی خط بستگی دارد.
چدن
چدن برای سرویسهای عمومی، آب، برخی روغنها و فشارهای متوسط کاربرد دارد. این متریال اقتصادی است، اما برای سیالات خورنده، شوک حرارتی شدید یا سرویسهای حساس معمولا انتخاب اول نیست.
فولاد کربنی
فولاد کربنی یا Carbon Steel برای بسیاری از خطوط صنعتی، روغن، سوخت، بخار و سیالات غیرخورنده استفاده میشود. مقاومت مکانیکی خوبی دارد و در پروژههای صنعتی رایج است، اما در برابر خوردگی باید شرایط سیال و پوشش یا حفاظت سطحی بررسی شود.
استنلس استیل 304
استنلس استیل 304 در صنایع غذایی، آب، برخی مواد شیمیایی ملایم و محیطهای مرطوب کاربرد دارد. این متریال مقاومت خوردگی مناسبی دارد، اما برای کلراید بالا، اسیدهای قوی یا محیطهای بسیار خورنده ممکن است کافی نباشد.
استنلس استیل 316 و 316L
استنلس استیل 316 و 316L به دلیل وجود مولیبدن، مقاومت بهتری در برابر خوردگی نسبت به 304 دارد. این متریال در صنایع شیمیایی، دارویی، غذایی، دریایی و سیالات خورندهتر کاربرد زیادی دارد.
در پروژههای حساس، استفاده از SS316L معمولا انتخاب مطمئنتری است، بهخصوص زمانی که سیال خورنده، بهداشتی یا دارای ریسک آلودگی باشد.
برنز و برنج
برنز و برنج در برخی سیستمهای آب، هوا، روغن و تجهیزات تاسیساتی استفاده میشوند. این متریالها برای برخی کاربردهای عمومی مناسباند، اما در صنایع شیمیایی سنگین یا سیالات خورنده باید با احتیاط انتخاب شوند.
متریالهای خاص
برای سیالات بسیار خورنده، دماهای خاص یا شرایط ویژه، ممکن است از متریالهایی مانند Hastelloy، آلیاژهای نیکل، تیتانیوم یا پوششهای خاص استفاده شود. این گزینهها هزینه بالاتری دارند، اما در برخی سرویسها تنها انتخاب ایمن و قابل اعتماد هستند.
جنس شیشه در سایت گلس
شیشه سایت گلس باید در برابر فشار، دما، شوک حرارتی و اثرات شیمیایی سیال مقاوم باشد. انتخاب نادرست شیشه میتواند خطرناک باشد، زیرا شکست شیشه در خط تحت فشار میتواند باعث نشتی، آسیب تجهیز و خطرات ایمنی شود.
شیشه بوروسیلیکات
شیشه بوروسیلیکات یکی از رایجترین گزینهها برای سایت گلس است. این نوع شیشه مقاومت خوبی در برابر حرارت و شوک حرارتی دارد و در بسیاری از کاربردهای صنعتی استفاده میشود.
شیشه سکوریت
شیشه سکوریت مقاومت مکانیکی بالاتری نسبت به شیشه معمولی دارد. این نوع شیشه در برخی سایت گلسها برای افزایش ایمنی استفاده میشود، اما انتخاب آن باید بر اساس استاندارد سازنده و شرایط کاری انجام شود.
شیشه کوارتز
شیشه کوارتز برای دماهای بالا و برخی شرایط خاص استفاده میشود. این نوع شیشه مقاومت حرارتی بسیار خوبی دارد، اما هزینه آن بیشتر است و در کاربردهای عمومی کمتر استفاده میشود.
شیشه محافظدار
در بعضی سایت گلسها از محافظ فلزی، صفحه محافظ یا طراحی دوبل استفاده میشود تا در صورت شکست شیشه، ریسک پاشش سیال یا آسیب به اپراتور کاهش یابد. این موضوع در سیالات داغ، خورنده، سمی یا تحت فشار اهمیت زیادی دارد.
جدول انتخاب متریال سایت گلس بر اساس نوع سیال
| نوع سیال | متریال پیشنهادی بدنه | جنس شیشه رایج | نکته مهم انتخاب |
|---|---|---|---|
| آب و سیالات عمومی | چدن، فولاد کربنی، SS304 | بوروسیلیکات | بررسی فشار و دمای کاری کافی است |
| بخار و کندانس | فولاد کربنی یا استنلس استیل | بوروسیلیکات مقاوم حرارت یا شیشه مخصوص بخار | مقاومت حرارتی و شوک حرارتی بسیار مهم است |
| مواد غذایی و دارویی | SS316L | بوروسیلیکات یا شیشه بهداشتی | سطح داخلی، قابلیت شستوشو و استاندارد بهداشتی مهم است |
| مواد شیمیایی خورنده | SS316L، Hastelloy یا متریال خاص | بوروسیلیکات یا کوارتز | سازگاری شیمیایی با سیال باید بررسی شود |
| روغن داغ | فولاد کربنی یا استنلس استیل | شیشه مقاوم به دما | دمای کاری و نوع آببندی اهمیت زیادی دارد |
| اسیدها و بازها | متریال خاص یا استنلس مناسب | شیشه مقاوم شیمیایی | انتخاب باید بر اساس غلظت، دما و فشار انجام شود |
گسکت و آببندی در سایت گلس
یکی از بخشهای بسیار مهم در سایت گلس، گسکت یا قطعات آببندی است. حتی اگر بدنه و شیشه بهدرستی انتخاب شوند، گسکت نامناسب میتواند باعث نشتی، خرابی زودهنگام یا آلودگی سیال شود.
متریالهای رایج گسکت عبارتاند از:
PTFE: مناسب برای بسیاری از مواد شیمیایی و کاربردهای بهداشتیEPDM: مناسب برای آب، بخار کمفشار و برخی کاربردهای غذاییViton: مناسب برای روغنها، سوختها و برخی مواد شیمیاییGraphite: مناسب برای دماهای بالا و بخارSilicone: مناسب برای برخی کاربردهای غذایی و دارویی
انتخاب گسکت باید بر اساس دما، فشار، نوع سیال و استاندارد فرایند انجام شود.
استانداردهای مهم در انتخاب و نصب سایت گلس
سایت گلس بسته به محل استفاده و نوع اتصال، باید با استانداردهای مرتبط انتخاب شود. این استانداردها میتوانند مربوط به فلنج، رزوه، متریال، فشار طراحی، تجهیزات تحت فشار یا الزامات بهداشتی باشند.
استاندارد فلنج
اگر سایت گلس فلنجی باشد، استاندارد فلنج اهمیت زیادی دارد. رایجترین استانداردهای فلنج عبارتاند از:
ASME B16.5EN 1092-1DINJIS
کلاس فشاری فلنج مانند Class 150، Class 300 یا PN16، PN40 باید با فشار و دمای کاری خط سازگار باشد.
استاندارد رزوه
در سایت گلسهای رزوهای، نوع رزوه باید با سیستم پایپینگ هماهنگ باشد. رایجترین رزوهها شامل موارد زیر هستند:
NPTBSPBSPT
عدم تطابق نوع رزوه میتواند باعث نشتی یا آسیب به اتصال شود.
استاندارد متریال
متریال بدنه، شیشه، پیچ و مهره و گسکت باید بر اساس استانداردهای معتبر انتخاب شود. در پروژههای صنعتی، معمولا گواهی متریال یا MTC برای قطعات اصلی درخواست میشود.
استاندارد تجهیزات تحت فشار
برای سرویسهای فشار بالا، بخار، سیالات خطرناک یا خطوط حساس، باید الزامات تجهیزات تحت فشار و استانداردهای ایمنی بررسی شود. بسته به پروژه، ممکن است استانداردهایی مانند PED، ASME یا الزامات داخلی کارفرما مطرح باشند.
استانداردهای بهداشتی
در صنایع غذایی، دارویی و بهداشتی، علاوه بر متریال، نوع اتصال، زبری سطح داخلی، قابلیت شستوشو و طراحی بدون ناحیه مرده اهمیت دارد. در این صنایع معمولا استفاده از استنلس استیل 316L و اتصالات بهداشتی مانند کلمپی یا تریکلمپ رایج است.

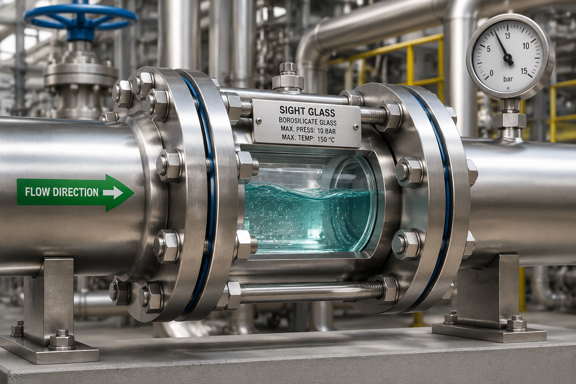

نکات مهم نصب سایت گلس
نصب صحیح سایت گلس به اندازه انتخاب صحیح آن اهمیت دارد. بسیاری از مشکلاتی که در سایت گلس دیده میشود، ناشی از انتخاب اشتباه نیست؛ بلکه به نصب غیراصولی، اعمال تنش مکانیکی یا آببندی نادرست مربوط است.
1. نصب در محل قابل مشاهده
سایت گلس باید در نقطهای نصب شود که اپراتور بتواند بهراحتی آن را مشاهده کند. نصب در ارتفاع نامناسب، پشت تجهیزات یا در محل کمنور باعث میشود کارکرد اصلی تجهیز از بین برود.
2. جلوگیری از تنش مکانیکی لوله
بدنه سایت گلس نباید بهعنوان نقطه تحمل تنش لولهکشی استفاده شود. همراستایی نامناسب فلنجها، وزن خط، لرزش پمپ یا انبساط حرارتی میتواند به بدنه و شیشه آسیب وارد کند.
3. رعایت جهت جریان
برخی سایت گلسها، بهخصوص مدلهای دارای فلپر یا پروانه، جهت نصب مشخص دارند. در این مدلها باید جهت فلوی درجشده روی بدنه رعایت شود.
4. انتخاب گسکت مناسب
گسکت باید با نوع سیال، فشار، دما و استاندارد فلنج سازگار باشد. استفاده از گسکت نامناسب میتواند باعث نشتی، خوردگی، لهشدگی یا خرابی زودرس شود.
5. سفت کردن یکنواخت پیچها
در سایت گلسهای فلنجی یا پنجرهای، پیچها باید بهصورت ضربدری و یکنواخت سفت شوند. سفت کردن نامتقارن پیچها میتواند به شیشه فشار موضعی وارد کند و باعث ترک یا شکست شود.
6. توجه به دما و شوک حرارتی
اگر سایت گلس در معرض تغییرات ناگهانی دما قرار دارد، باید جنس شیشه و نوع آببندی متناسب با شوک حرارتی انتخاب شود. ورود ناگهانی سیال بسیار داغ یا بسیار سرد میتواند باعث آسیب به شیشه شود.
7. نصب محافظ برای سیالات خطرناک
در سیالات داغ، خورنده، سمی، قابل اشتعال یا تحت فشار، بهتر است از سایت گلس محافظدار یا شیلد ایمنی استفاده شود تا در صورت شکست احتمالی شیشه، خطر برای اپراتور کاهش یابد.
چکلیست انتخاب سایت گلس
برای انتخاب دقیق سایت گلس، بهتر است قبل از استعلام قیمت، اطلاعات زیر آماده شود:
| مشخصه مورد نیاز | توضیح |
|---|---|
| نوع سیال | آب، بخار، روغن، اسید، حلال، مواد غذایی و غیره |
| فشار کاری | فشار نرمال و حداکثر فشار خط |
| دمای کاری | حداقل، نرمال و حداکثر دمای سیال |
| سایز خط | مثلا DN25، DN50، 1 inch، 2 inch |
| نوع اتصال | فلنجی، رزوهای، ویفری، کلمپی یا جوشی |
| استاندارد اتصال | ASME، DIN، EN، JIS، NPT، BSP |
| متریال بدنه | چدن، فولاد کربنی، SS304، SS316L یا متریال خاص |
| جنس شیشه | بوروسیلیکات، کوارتز، سکوریت یا شیشه مخصوص |
| متریال گسکت | PTFE، EPDM، Viton، Graphite و غیره |
| شرایط نصب | افقی، عمودی، روی مخزن، روی خط یا نزدیک پمپ |
| نیاز به محافظ | برای سیالات داغ، خورنده، سمی یا خطرناک |
| الزامات خاص | بهداشتی، ضدخوردگی، فشار بالا، دمای بالا یا گواهی متریال |
اشتباهات رایج در انتخاب سایت گلس
در بسیاری از پروژهها، سایت گلس تجهیز سادهای در نظر گرفته میشود و همین نگاه باعث خطاهای فنی میشود. برخی از اشتباهات رایج عبارتاند از:
- انتخاب سایت گلس فقط بر اساس سایز خط
- بیتوجهی به فشار و دمای واقعی فرایند
- انتخاب شیشه نامناسب برای بخار یا دمای بالا
- استفاده از متریال بدنه نامناسب برای سیال خورنده
- عدم بررسی نوع گسکت و سازگاری شیمیایی آن
- نصب سایت گلس در محل دارای تنش مکانیکی یا لرزش زیاد
- سفت کردن غیر یکنواخت پیچها و آسیب به شیشه
- استفاده از اتصال رزوهای در سرویسهایی که به اتصال فلنجی نیاز دارند
- بیتوجهی به استاندارد فلنج یا نوع رزوه
- نصب بدون محافظ در سیالات خطرناک
سایت گلس در سرویس بخار و دمای بالا
سرویس بخار یکی از کاربردهایی است که در آن انتخاب سایت گلس باید با دقت بیشتری انجام شود. بخار علاوه بر فشار، دمای بالا و احتمال شوک حرارتی دارد. بنابراین شیشه معمولی یا آببندی نامناسب میتواند خیلی سریع دچار آسیب شود.
در سرویس بخار باید به موارد زیر توجه شود:
- فشار و دمای بخار
- نوع شیشه مقاوم به حرارت
- گسکت مناسب دمای بالا، مانند گرافیت
- کلاس فشاری فلنج یا اتصال
- وجود محافظ ایمنی
- شرایط تخلیه کندانس
- دستورالعمل سازنده برای نصب و بهرهبرداری
سایت گلس برای صنایع غذایی و دارویی
در صنایع غذایی و دارویی، علاوه بر مقاومت مکانیکی، موضوع بهداشت و جلوگیری از آلودگی اهمیت بالایی دارد. در این صنایع معمولا از سایت گلس با بدنه استنلس استیل 316L، اتصالات بهداشتی و طراحی قابل شستوشو استفاده میشود.
ویژگیهای مهم سایت گلس بهداشتی عبارتاند از:
- متریال
SS316L - سطح داخلی صیقلی
- طراحی بدون ناحیه مرده
- گسکت سازگار با مواد غذایی
- اتصال کلمپی یا بهداشتی
- قابلیت شستوشوی CIP یا SIP در صورت نیاز
سایت گلس برای سیالات خورنده
برای اسیدها، بازها، حلالها و مواد شیمیایی خورنده، انتخاب سایت گلس باید بر اساس سازگاری شیمیایی انجام شود. در این شرایط، استفاده از فولاد کربنی یا متریال عمومی ممکن است باعث خوردگی، نشتی یا شکست تجهیز شود.
در این کاربردها، باید نوع سیال، غلظت، دما، فشار و احتمال وجود ناخالصی مشخص شود. سپس متریال بدنه، شیشه و گسکت بر اساس دیتاشیت شیمیایی انتخاب میشوند.
در چنین پروژههایی، مشاوره فنی از تامینکننده اهمیت زیادی دارد. آدرین صنعت ابزار دقیق پارس در زمان بررسی این نوع درخواستها، معمولا فقط به نام سیال اکتفا نمیکند و غلظت، دما و شرایط عملیاتی را نیز بررسی میکند تا متریال مناسبتری پیشنهاد شود.
راهنمای استعلام قیمت سایت گلس
برای دریافت قیمت دقیق سایت گلس، فقط اعلام سایز کافی نیست. چون دو سایت گلس با سایز یکسان ممکن است از نظر متریال، نوع شیشه، کلاس فشاری، نوع اتصال و کاربرد، قیمت کاملا متفاوتی داشته باشند.
برای استعلام قیمت، بهتر است این اطلاعات را ارسال کنید:
- نوع سایت گلس مورد نیاز
- سایز خط یا نازل
- نوع اتصال و استاندارد آن
- فشار کاری و فشار طراحی
- دمای کاری
- نوع سیال و میزان خورندگی آن
- متریال بدنه
- جنس شیشه
- جنس گسکت
- افقی یا عمودی بودن نصب
- نیاز به محافظ یا طراحی خاص
- تعداد مورد نیاز
- گواهیها یا استانداردهای مورد نیاز پروژه
نمونه فرم استعلام سایت گلس
| مشخصه | نمونه مقدار |
|---|---|
| نوع سایت گلس | Inline Sight Glass |
| سایز | DN50 |
| نوع اتصال | Flanged |
| استاندارد اتصال | ASME B16.5 Class 150 |
| سیال | Water / Steam / Oil / Chemical |
| فشار کاری | 10 barg |
| دمای کاری | 120°C |
| متریال بدنه | SS316L |
| جنس شیشه | Borosilicate Glass |
| متریال گسکت | PTFE |
| نحوه نصب | Horizontal Line |
| نیاز به محافظ | Yes / No |
جمعبندی
سایت گلس یکی از تجهیزات مهم برای مشاهده مستقیم وضعیت سیال در خطوط لوله، مخازن و سیستمهای فرایندی است. این تجهیز با وجود ظاهر ساده، باید بر اساس شرایط واقعی فرایند انتخاب شود. نوع سایت گلس، متریال بدنه، جنس شیشه، نوع گسکت، فشار، دما، نوع سیال، استاندارد اتصال و شرایط نصب، همگی در عملکرد ایمن و پایدار آن نقش دارند.
برای کاربردهای عمومی، انتخاب سایت گلس ممکن است سادهتر باشد؛ اما در سرویسهای بخار، مواد شیمیایی خورنده، صنایع غذایی، دارویی، فشار بالا یا دمای بالا، انتخاب باید با دقت فنی بیشتری انجام شود. اگر سایت گلس درست انتخاب و نصب شود، میتواند به اپراتور کمک کند وضعیت فرایند را سریعتر، ایمنتر و دقیقتر بررسی کند.
در زمان خرید یا استعلام قیمت سایت گلس، بهتر است فقط به سایز اکتفا نکنید و دیتای کامل فرایندی را در اختیار تامینکننده قرار دهید. در آدرین صنعت ابزار دقیق پارس نیز انتخاب سایت گلس بر اساس همین اطلاعات انجام میشود تا تجهیز نهایی با شرایط واقعی خط، نوع سیال و استاندارد پروژه هماهنگ باشد.
سوالات متداول درباره سایت گلس
سایت گلس چیست و چه کاربردی دارد؟
سایت گلس تجهیزی است که روی خط لوله، مخزن یا تجهیزات فرایندی نصب میشود و امکان مشاهده مستقیم وضعیت سیال، جریان، سطح، رنگ، کف، حباب یا آلودگی را فراهم میکند.
بهترین متریال برای سایت گلس چیست؟
بهترین متریال به نوع سیال، دما، فشار و شرایط کاری بستگی دارد. برای کاربردهای عمومی چدن یا فولاد کربنی قابل استفاده است، اما برای سیالات خورنده، غذایی یا دارویی معمولا استنلس استیل 316L انتخاب مناسبتری است.
آیا سایت گلس برای بخار مناسب است؟
بله، اما باید از مدل مناسب بخار استفاده شود. در سرویس بخار، مقاومت شیشه در برابر دما و شوک حرارتی، گسکت مناسب دمای بالا و کلاس فشاری اتصال اهمیت زیادی دارد.
تفاوت سایت گلس فلنجی و رزوهای چیست؟
سایت گلس فلنجی برای سایزهای بزرگتر، فشارهای بالاتر و کاربردهای صنعتی سنگینتر مناسب است. سایت گلس رزوهای معمولا برای سایزهای کوچکتر، فشارهای پایینتر و کاربردهای عمومی استفاده میشود.
جنس شیشه سایت گلس باید چه باشد؟
در بسیاری از کاربردها از شیشه بوروسیلیکات استفاده میشود، چون مقاومت خوبی در برابر حرارت و شوک حرارتی دارد. برای شرایط خاص ممکن است شیشه کوارتز، سکوریت یا شیشههای مخصوص استفاده شود.
آیا سایت گلس نیاز به استاندارد نصب دارد؟
بله. نوع اتصال، کلاس فشاری، استاندارد فلنج یا رزوه، نوع گسکت، جهت نصب و نحوه سفت کردن پیچها باید مطابق استاندارد و دستورالعمل سازنده انجام شود.
چرا گسکت سایت گلس مهم است؟
گسکت وظیفه آببندی بین بدنه، شیشه و اتصال را بر عهده دارد. اگر گسکت با دما، فشار یا نوع سیال سازگار نباشد، ممکن است نشتی، خوردگی یا خرابی زودرس ایجاد شود.
برای استعلام قیمت سایت گلس چه اطلاعاتی لازم است؟
سایز، نوع اتصال، استاندارد اتصال، فشار، دما، نوع سیال، متریال بدنه، جنس شیشه، جنس گسکت، شرایط نصب و نیاز به محافظ از مهمترین اطلاعات مورد نیاز برای استعلام قیمت هستند.
