فلومتر کوریولیس برای گازها؛ نکات مهم طراحی و انتخاب
اگر قرار باشد دبی گاز با دقت بالا، بهصورت مستقیم و بدون وابستگی شدید به تغییرات فشار و دما اندازهگیری شود، فلومتر کوریولیس یکی از بهترین گزینههاست. این تجهیز در صنایع نفت، گاز، پتروشیمی، شیمیایی، غذایی، دارویی و انرژی بهدلیل دقت بالا و قابلیت اندازهگیری مستقیم دبی جرمی، جایگاه ویژهای دارد. با این حال، انتخاب فلومتر کوریولیس برای گازها به سادگی انتخاب آن برای مایعات نیست؛ زیرا گازها چگالی پایینتری دارند، تراکمپذیر هستند و افت فشار در آنها اهمیت بیشتری پیدا میکند.
به همین دلیل، در زمان طراحی و انتخاب فلومتر کوریولیس برای سرویس گاز باید پارامترهایی مانند نوع گاز، فشار کاری، دمای فرایند، دبی حداقل و حداکثر، چگالی عملیاتی، افت فشار مجاز، نوع اتصال و الزامات نصب با دقت بررسی شود. در پروژههای صنعتی، بیتوجهی به همین جزئیات میتواند باعث انتخاب اشتباه، خطای اندازهگیری، افت عملکرد فرایند و حتی هزینههای مجدد خرید و نصب شود.
در آدرین صنعت ابزار دقیق پارس معمولا هنگام بررسی درخواستهای خرید فلومتر کوریولیس، اولین نکتهای که مشخص میشود این است که بسیاری از استعلامها فقط بر اساس سایز لوله ارسال میشوند؛ در حالی که برای انتخاب درست، اطلاعات فرایندی از سایز لوله مهمتر است. این مقاله دقیقا با همین نگاه نوشته شده تا هم با اصول عملکرد فلومتر کوریولیس آشنا شوید و هم بدانید برای گازها چه نکاتی در طراحی و انتخاب اهمیت بیشتری دارد.
فلومتر کوریولیس برای گازها چیست؟
فلومتر کوریولیس یا Coriolis Mass Flowmeter تجهیزی برای اندازهگیری مستقیم دبی جرمی سیال است. برخلاف فلومترهایی که دبی حجمی را اندازه میگیرند و سپس با استفاده از فشار، دما یا چگالی آن را به جرم تبدیل میکنند، فلومتر کوریولیس مستقیما جرم عبوری را تشخیص میدهد. همین ویژگی باعث میشود در کاربردهایی که دقت، تکرارپذیری و پایداری اندازهگیری مهم است، این فناوری انتخابی بسیار قابل اعتماد باشد.
در کاربردهای گازی، فلومتر کوریولیس زمانی بهترین عملکرد را دارد که شرایط فرایندی بهدرستی شناخته شده باشد. برای مثال، اندازهگیری نیتروژن در فشار مناسب و با دبی مشخص، با اندازهگیری هیدروژن در فشار پایین یا گاز مخلوط با رطوبت، از نظر طراحی و انتخاب کاملا متفاوت است.

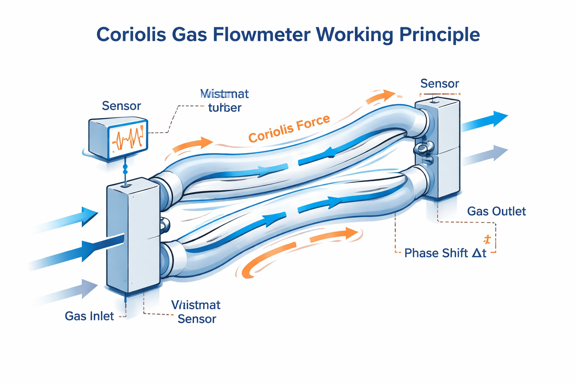

اصل کار فلومتر کوریولیس در اندازهگیری گاز
عملکرد فلومتر کوریولیس بر پایه نیروی کوریولیس است. درون تجهیز، یک یا دو لوله با فرکانس مشخصی به ارتعاش درمیآیند. وقتی سیال از این لولهها عبور میکند، به دلیل حرکت جرم در لوله در حال ارتعاش، نوعی پیچش یا اختلاف فاز در لولهها ایجاد میشود. سنسورها این اختلاف را تشخیص میدهند و ترانسمیتر آن را به دبی جرمی تبدیل میکند.
برای گازها، چون جرم واحد حجم کمتر از مایع است، شدت اثر اندازهگیری نیز کمتر میشود. به همین دلیل فلومتر کوریولیس در سرویس گاز نسبت به مایع به انتخاب دقیقتری نیاز دارد. فشار بالاتر معمولا به افزایش چگالی گاز کمک میکند و شرایط اندازهگیری را بهتر میسازد، در حالی که در فشار پایین، اندازهگیری سختتر میشود.
چرا فلومتر کوریولیس برای گازها اهمیت دارد؟
در بسیاری از فرایندهای صنعتی، چیزی که واقعا اهمیت دارد جرم گاز مصرفی یا تزریقشده است، نه فقط حجم آن. چون حجم گاز با تغییر فشار و دما تغییر میکند، اتکا به دبی حجمی میتواند در برخی کاربردها باعث خطا شود. فلومتر کوریولیس این مشکل را تا حد زیادی برطرف میکند و دبی جرمی را بهصورت مستقیم ارائه میدهد.
این مزیت در کاربردهایی مثل کنترل خوراک گاز به راکتور، تزریق گازهای خاص، اندازهگیری مصرف هوای فشرده، گاز طبیعی، دیاکسید کربن، نیتروژن، اکسیژن، آرگون و هیدروژن بسیار مهم است. به همین دلیل مجموعههایی مانند آدرین صنعت ابزار دقیق پارس معمولا در پروژههایی که دقت اندازهگیری، پایداری سیگنال و کنترل فرایند اهمیت دارد، فلومتر کوریولیس را بهعنوان یکی از گزینههای اصلی بررسی میکنند.
مزایای فلومتر کوریولیس برای اندازهگیری گازها
فلومتر کوریولیس در سرویس گاز مزایای فنی مهمی دارد که آن را از بسیاری از فناوریهای دیگر متمایز میکند:
- اندازهگیری مستقیم دبی جرمی بدون نیاز به محاسبات پیچیده جبرانسازی
- دقت و تکرارپذیری بالا در کاربردهای حساس
- عملکرد مناسب در شرایطی که تغییرات فشار و دما وجود دارد
- عدم نیاز به طول مستقیم زیاد قبل و بعد از فلومتر
- قابلیت اندازهگیری پارامترهای جانبی مانند چگالی و دما در بسیاری از مدلها
- نبود قطعات متحرک در مسیر جریان و در نتیجه کاهش استهلاک مکانیکی
- مناسب برای گازهای ارزشمند، حساس یا خطرناک
محدودیتهای فلومتر کوریولیس برای گازها
با وجود مزایای زیاد، فلومتر کوریولیس همیشه برای هر سرویس گازی بهترین گزینه نیست. مهمترین محدودیتها عبارتاند از:
- چگالی پایین گاز که میتواند سیگنال اندازهگیری را ضعیفتر کند
- افت فشار بیشتر نسبت به برخی فناوریها در شرایط خاص
- قیمت اولیه بالاتر نسبت به فلومترهای سادهتر
- حساسیت به انتخاب سایز نامناسب
- محدودیت اقتصادی یا فنی در خطوط بسیار بزرگ و دبیهای خیلی بالا
به همین دلیل، انتخاب این تجهیز باید بر اساس دادههای واقعی فرایند انجام شود، نه صرفا بر اساس تجربه یا سایز خط.
نکات مهم طراحی فلومتر کوریولیس برای گازها
1) نوع گاز و ترکیب آن
نخست باید مشخص شود چه نوع گازی قرار است اندازهگیری شود. خالص بودن یا مخلوط بودن گاز، خشک یا مرطوب بودن آن و همچنین خورنده یا سمی بودن سیال، همگی در انتخاب تجهیز اثر مستقیم دارند. علاوه بر این، باید بررسی شود که آیا احتمال تشکیل کندانس یا حضور ذرات در جریان وجود دارد یا خیر.
برای مثال:
- نیتروژن خشک با فشار ثابت، انتخاب سادهتری دارد.
- گاز طبیعی با تغییر ترکیب، بررسی بیشتری نیاز دارد.
- هیدروژن بهدلیل چگالی پایین نیازمند دقت بالاتر در سایزینگ است.
- گازهای ترش یا خورنده ممکن است متریال خاص و الزامات NACE بخواهند.
2) دبی حداقل، نرمال و حداکثر
یکی از رایجترین اشتباهات در انتخاب فلومتر این است که فقط دبی ماکزیمم اعلام میشود. در حالی که برای انتخاب درست فلومتر کوریولیس، باید حداقل، نرمال و حداکثر دبی مشخص باشد. اگر حداقل دبی خیلی پایین باشد، فلومتر باید بتواند در آن نقطه هم دقت قابل قبولی ارائه دهد.
| پارامتر | اهمیت در انتخاب |
|---|---|
| دبی حداقل | بررسی توانایی فلومتر در اندازهگیری پایدار در کمترین بار |
| دبی نرمال | تعیین نقطه اصلی عملکرد و بهترین ناحیه دقت |
| دبی حداکثر | کنترل افت فشار و اطمینان از عدم اشباع تجهیز |
3) واحد دبی و شرایط مرجع
در سرویس گاز، فقط عدد دبی کافی نیست. باید مشخص شود واحد اعلامشده چیست:
kg/hNm3/hSm3/hm3/hواقعی
اگر دبی بهصورت نرمال یا استاندارد اعلام میشود، شرایط مرجع هم باید دقیق مشخص شود. در غیر این صورت احتمال خطا در سایزینگ بسیار زیاد است.
4) فشار کاری

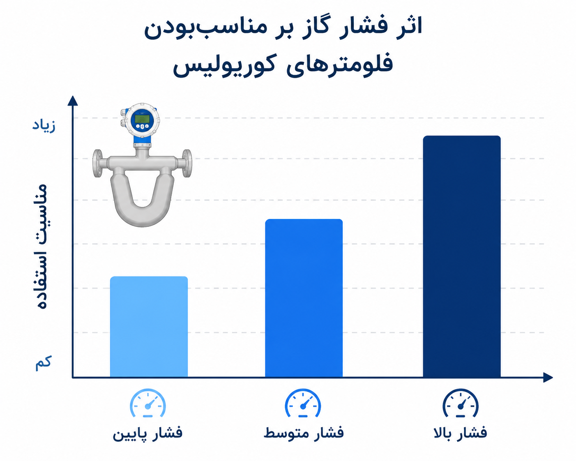

فشار یکی از مهمترین پارامترها در اندازهگیری گاز است. هرچه فشار بیشتر باشد، چگالی گاز بیشتر میشود و شرایط برای فلومتر کوریولیس بهتر خواهد شد. در مقابل، در فشارهای پایین احتمال کاهش کیفیت سیگنال و سختتر شدن انتخاب افزایش مییابد.
اطلاعاتی که باید مشخص شوند:
- فشار حداقل
- فشار نرمال
- فشار حداکثر
- فشار طراحی
- افت فشار مجاز روی فلومتر
5) دمای فرایند
دمای گاز بر چگالی، ویسکوزیته، انتخاب متریال، نوع آببندی و حتی کلاس حفاظتی تجهیز اثر میگذارد. در دماهای بسیار بالا یا پایین، باید مطمئن شد مدل انتخابی از نظر سنسور و ترانسمیتر مناسب همان سرویس است.
6) چگالی عملیاتی گاز
برای سایزینگ فلومتر کوریولیس، دانستن چگالی واقعی گاز در شرایط عملیاتی بسیار مهم است. اگر این عدد آماده نیست، باید حداقل نوع گاز، فشار و دما اعلام شود تا سازنده یا تامینکننده بتواند آن را محاسبه کند.
7) افت فشار مجاز
در بسیاری از خطوط گازی، افت فشار محدود است. اگر فلومتر بدون بررسی افت فشار انتخاب شود، ممکن است باعث افت عملکرد تجهیزات پاییندست شود. در نتیجه، یکی از مهمترین بخشهای طراحی این است که افت فشار در دبی نرمال و حداکثر محاسبه شود.
8) سایز خط و سایز واقعی فلومتر
یکی از مهمترین نکات طراحی این است که سایز فلومتر همیشه با سایز لوله برابر نیست. فلومتر باید بر اساس دبی جرمی، سرعت جریان، دقت مورد نیاز و افت فشار مجاز انتخاب شود. ممکن است در یک خط 2 اینچ، فلومتر 1 اینچ بهترین گزینه باشد و با ردیوسر نصب شود.
9) متریال قطعات در تماس با سیال
انتخاب متریال برای گازهای خورنده، مرطوب، ترش یا دارای ناخالصی اهمیت زیادی دارد. متریالهای رایج شامل SS316/316L و در برخی سرویسها Hastelloy یا آلیاژهای خاص هستند. اگر سرویس گاز ترش باشد، الزامات NACE نیز باید بررسی شود.
10) شرایط نصب
در سرویس گاز، نصب درست به اندازه انتخاب درست مهم است. در صورتی که گاز مرطوب باشد یا امکان تشکیل کندانس وجود داشته باشد، وضعیت نصب باید بهگونهای باشد که تجمع مایع در سنسور رخ ندهد. همچنین تنش مکانیکی لولهکشی، ارتعاشات محیطی و دسترسی برای تعمیرات نیز باید کنترل شود.
کاربردهای فلومتر کوریولیس برای گازها
این فناوری در طیف وسیعی از کاربردهای صنعتی استفاده میشود:
- اندازهگیری گاز طبیعی در واحدهای صنعتی
- کنترل مصرف هوای فشرده
- اندازهگیری نیتروژن، اکسیژن و آرگون
- تزریق دقیق گاز به راکتور
- اندازهگیری دیاکسید کربن در صنایع غذایی
- مانیتورینگ گاز سوختی مشعلها
- اندازهگیری هیدروژن در سرویسهای خاص
- کنترل گازهای فرایندی در صنایع پتروشیمی و شیمیایی
آدرین صنعت ابزار دقیق پارس میتواند در پروژههایی که نیاز به تطبیق مشخصات فرایندی با مدل مناسب فلومتر وجود دارد، نقش مهمی در کاهش ریسک انتخاب اشتباه داشته باشد؛ چون در این تجهیزات، انتخاب بر اساس دیتاشیت اهمیت بیشتری از انتخاب صرفا بر اساس نام تجهیز دارد.
راهنمای انتخاب فلومتر کوریولیس برای گازها
برای انتخاب صحیح، بهتر است این مسیر را دنبال کنید:
- ابتدا هدف اندازهگیری را مشخص کنید: کنترل فرایند، دوزینگ، مانیتورینگ یا محاسبات مالی
- نوع گاز و ترکیب آن را دقیق تعیین کنید
- دبی حداقل، نرمال و حداکثر را با واحد درست بنویسید
- فشار و دمای عملیاتی را اعلام کنید
- افت فشار مجاز را مشخص کنید
- نوع اتصال، کلاس فشاری و متریال را تعیین کنید
- شرایط محل نصب و نیاز به تاییدیه ضدانفجار را بررسی کنید
- خروجیها و پروتکلهای ارتباطی مورد نیاز را مشخص کنید
چطور مشخصات فرایندی را برای استعلام قیمت فلومتر آماده کنیم؟
| ردیف | مشخصه مورد نیاز | توضیح |
|---|---|---|
| 1 | نوع گاز | نام گاز یا ترکیب درصدی اجزا |
| 2 | وضعیت گاز | خشک، مرطوب، خورنده، سمی، قابل اشتعال |
| 3 | دبی حداقل | با واحد دقیق مانند kg/h یا Nm3/h |
| 4 | دبی نرمال | مقدار عملکرد معمول فرایند |
| 5 | دبی حداکثر | بیشترین مقدار مورد انتظار |
| 6 | فشار کاری | حداقل، نرمال و حداکثر فشار |
| 7 | دمای کاری | حداقل، نرمال و حداکثر دما |
| 8 | چگالی یا شرایط محاسبه | چگالی عملیاتی یا اطلاعات لازم برای محاسبه |
| 9 | افت فشار مجاز | بهخصوص در دبی حداکثر |
| 10 | سایز خط | مثلا DN25، 1 inch، DN50 |
| 11 | نوع اتصال | فلنجی، دندهای، جوشی و غیره |
| 12 | کلاس و استاندارد اتصال | ASME / DIN / EN / JIS |
| 13 | متریال | SS316L، Hastelloy یا متریال خاص |
| 14 | خروجی سیگنال | 4-20mA، Pulse، HART، Modbus و غیره |
| 15 | محل نصب | Safe Area یا Hazardous Area |
| 16 | تاییدیهها | ATEX، IECEx، SIL و سایر نیازها |
| 17 | دمای محیط | برای بررسی ترانسمیتر و کلاس حفاظتی |
| 18 | منبع تغذیه | 24VDC، 220VAC یا سایر |
فرم استعلام قیمت
| مشخصه | نمونه مقدار |
|---|---|
| سیال | Nitrogen Gas |
| وضعیت سیال | خشک و تمیز |
| دبی حداقل | 20 kg/h |
| دبی نرمال | 100 kg/h |
| دبی حداکثر | 180 kg/h |
| فشار کاری | 8 barg |
| دمای کاری | 25°C |
| افت فشار مجاز | 0.2 bar max |
| سایز خط | 1 inch |
| اتصال | Flanged – Class 150 |
| متریال | SS316L |
| خروجی | 4-20mA + HART |
| محل نصب | Safe Area |
اشتباهات رایج در انتخاب فلومتر کوریولیس برای گازها
- انتخاب فلومتر فقط بر اساس سایز لوله
- اعلام دبی بدون مشخص کردن واحد و شرایط مرجع
- بیتوجهی به افت فشار
- نادیده گرفتن چگالی واقعی گاز در فشار و دمای کاری
- انتخاب تجهیز بدون توجه به حداقل دبی
- توجه صرف به قیمت اولیه و نه هزینه واقعی بهرهبرداری

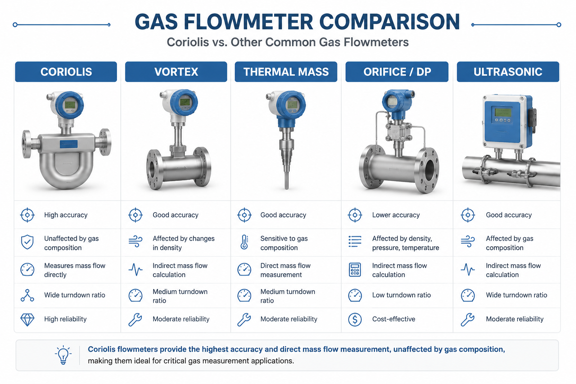

مقایسه فلومتر کوریولیس با سایر فلومترهای گاز
| نوع فلومتر | مزیت اصلی | محدودیت اصلی |
|---|---|---|
| کوریولیس | اندازهگیری مستقیم دبی جرمی با دقت بالا | قیمت بالاتر و اهمیت افت فشار در سرویس گاز |
| ورتکس | مناسب برای بخار و برخی گازها با هزینه متوسط | نیاز به حداقل سرعت و دقت کمتر از کوریولیس |
| حرارتی جرمی | مناسب برای گازهای تمیز و دبیهای پایین | وابستگی بیشتر به ترکیب گاز |
| اوریفیس / DP | رایج و اقتصادی برای بسیاری از پروژهها | افت فشار دائم و نیاز به جبرانسازی |
| التراسونیک | مناسب برای خطوط بزرگ با افت فشار کم | حساسیت بیشتر به شرایط نصب و هزینه بالا در مدلهای دقیق |
چه زمانی فلومتر کوریولیس بهترین انتخاب است؟
فلومتر کوریولیس برای گازها زمانی انتخاب بسیار مناسبی است که:
- دبی جرمی مستقیم مورد نیاز باشد
- دقت و تکرارپذیری اهمیت بالایی داشته باشد
- گاز ارزشمند، خطرناک یا حساس باشد
- فضای نصب محدود باشد
- هدف، کنترل دقیق یا دوزینگ باشد
- شرایط فرایندی بهخوبی مشخص شده باشد
- افت فشار مجاز قابل قبول باشد
جمعبندی
فلومتر کوریولیس برای گازها یکی از دقیقترین و حرفهایترین راهکارها برای اندازهگیری دبی جرمی است، اما انتخاب آن باید با دقت انجام شود. در این نوع کاربردها، مواردی مانند نوع گاز، فشار، دما، چگالی عملیاتی، دبی حداقل و حداکثر، افت فشار مجاز و شرایط نصب نقش تعیینکننده دارند. اگر این اطلاعات درست جمعآوری شوند، میتوان فلومتری انتخاب کرد که هم دقت بالایی داشته باشد و هم در بلندمدت عملکرد پایدار و اقتصادی ارائه دهد.
اگر قصد خرید، انتخاب یا استعلام قیمت فلومتر کوریولیس را دارید، بهتر است پیش از هر چیز یک دیتاشیت فرایندی دقیق آماده کنید. این کار باعث میشود تامینکننده یا مشاور فنی بتواند انتخاب دقیقتری ارائه دهد. در آدرین صنعت ابزار دقیق پارس نیز چنین رویکردی باعث میشود پیشنهاد نهایی صرفا بر اساس نام تجهیز نباشد، بلکه بر مبنای نیاز واقعی فرایند شما ارائه شود.
سوالات متداول
آیا فلومتر کوریولیس برای همه گازها مناسب است؟
خیر. این فلومتر برای بسیاری از گازها قابل استفاده است، اما در فشارهای خیلی پایین، دبیهای بسیار بالا یا شرایطی که افت فشار مجاز بسیار کم است، همیشه بهترین گزینه نیست و باید با فناوریهای دیگر مقایسه شود.
مهمترین مزیت فلومتر کوریولیس برای گازها چیست؟
مهمترین مزیت آن اندازهگیری مستقیم دبی جرمی با دقت و تکرارپذیری بالا است. این موضوع در کاربردهایی که تغییرات فشار و دما وجود دارد، اهمیت زیادی پیدا میکند.
آیا سایز فلومتر باید با سایز لوله یکی باشد؟
خیر. سایز فلومتر بر اساس دبی، افت فشار، دقت مورد نیاز و شرایط فرایندی انتخاب میشود و ممکن است با سایز خط لوله متفاوت باشد.
برای استعلام قیمت فلومتر کوریولیس چه اطلاعاتی لازم است؟
نوع گاز، دبی حداقل و حداکثر، فشار، دما، چگالی یا شرایط محاسبه آن، افت فشار مجاز، سایز خط، نوع اتصال، متریال، خروجیها و محل نصب از مهمترین اطلاعات مورد نیاز هستند.
آیا فلومتر کوریولیس میتواند دبی حجمی را هم نمایش دهد؟
بله. اگرچه این تجهیز مستقیما دبی جرمی را اندازه میگیرد، اما در بسیاری از مدلها امکان محاسبه و نمایش دبی حجمی نیز وجود دارد.
آیا فلومتر کوریولیس برای گاز مرطوب مناسب است؟
بستگی به شرایط سرویس دارد. اگر احتمال تشکیل کندانس یا ورود مایع به خط وجود داشته باشد، باید این موضوع در طراحی، نصب و انتخاب مدل لحاظ شود.
افت فشار در فلومتر کوریولیس چقدر مهم است؟
بسیار مهم است. در سرویس گاز، افت فشار میتواند روی کل فرایند تاثیر بگذارد. به همین دلیل قبل از انتخاب نهایی، افت فشار باید در شرایط واقعی کاری بررسی شود.
