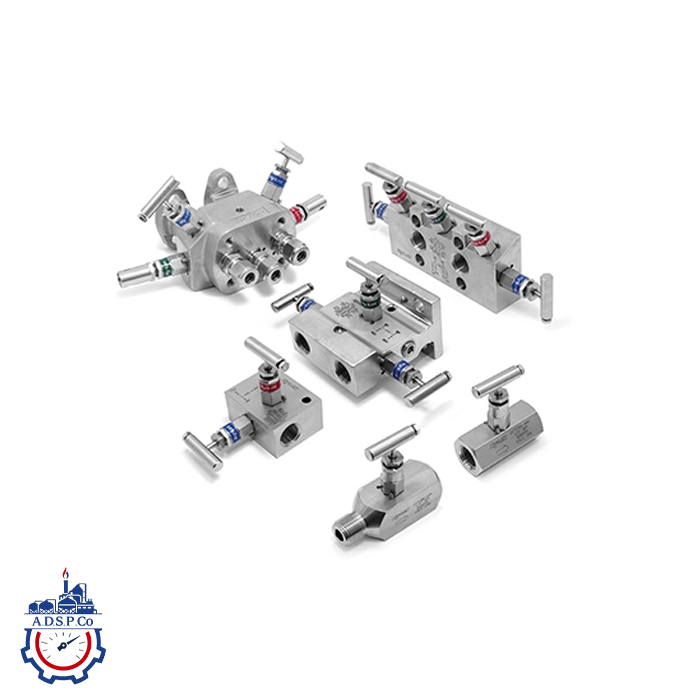

سیستم‌های منیفولد و شیر ابزار دقیق

سیستم‌های Instrument Manifold برند Hy‑Lok برای کاربردهای فشار ایستا و فشار تفاضلی طراحی شده‌اند و نقش کلیدی در ایزولاسیون، وِنت، کالیبراسیون و ایمنی ابزار دقیق ایفا می‌کنند.
این محصولات با رعایت الزامات سخت‌گیرانه صنایع نفت، گاز، پتروشیمی و نیروگاهی طراحی شده و در محدوده گسترده‌ای از متریال، فشار و دما در دسترس هستند.

—

✅ GV Series – Gauge & Root Valves
شیرهای گیج و روت ولو

سری GV برای نصب گیج‌های فشار و ابزارهای اندازه‌گیری Static Pressure طراحی شده است.

—

✅ M Series – Instrument Manifolds
منیفولدهای ابزار دقیق 2، 3 و 5 شیر

سری M منیفولدهای Hy‑Lok برای طیف وسیعی از ابزارها از گیج فشار ایستا تا ترانسمیترهای فشار تفاضلی (DP Transmitter) طراحی شده‌اند.

—

✅ MS Series – Modular Instrumentation System
سیستم ماژولار ابزار دقیق

سری MS مطابق با Shell MESC Specification طراحی شده و یکی از کامل‌ترین راهکارهای نصب ابزار دقیق در پروژه‌های صنعتی محسوب می‌شود.

—

مشخصات فنی عمومی منیفولد و شیر ابزار دقیق Instrument Manifold Systems – Hy‑Lok (General Information)

– Bonnet استاندارد در کل رنج منیفولدها
– Back Seat فلزی (Metal‑to‑Metal) برای آب‌بندی ثانویه
– Stem با رزوه Cold Rolled و Blow‑out Proof
– Stem seals پایین‌تر از رزوه‌ها (Non‑Wetted Threads)
– Non‑Rotating Tip و Gland قابل تنظیم خارجی
– Bonnet Locking Pin برای جلوگیری از شل‌شدن در اثر لرزش
– Anti‑Tamper Bonnet برای شیرهای Equalize و Vent
– 100% تست کارخانه‌ای

—

متریال ساخت

– بدنه منیفولد:
– 316 / 316L Stainless Steel
– Monel Alloy 400
– Hastelloy C‑276
– Super Duplex
– پیچ‌ها: ASTM A193‑B8M Class 1
– گسکت: PTFE تخت یا Graphite Ring

—

فشار و دمای کاری

– حداکثر فشار مجاز:
6000 psi (413 bar) در 100°F (38°C)

– حداکثر دما:
– 450°F (232°C) با پکینگ PTFE
– 1200°F (648°C) با پکینگ Graphite
(برای 316SS، Hastelloy C‑276 و Super Duplex)

—

جهت استعلام قیمت و موجودی تجهیزات با واحد فروش آدرین صنعت ابزار دقیق پارس (RIACO) تماس بگیرید.
