ماژول الکترونیک 3051 HART (مدل 3051 ELECTRONICS) برند روزمونت

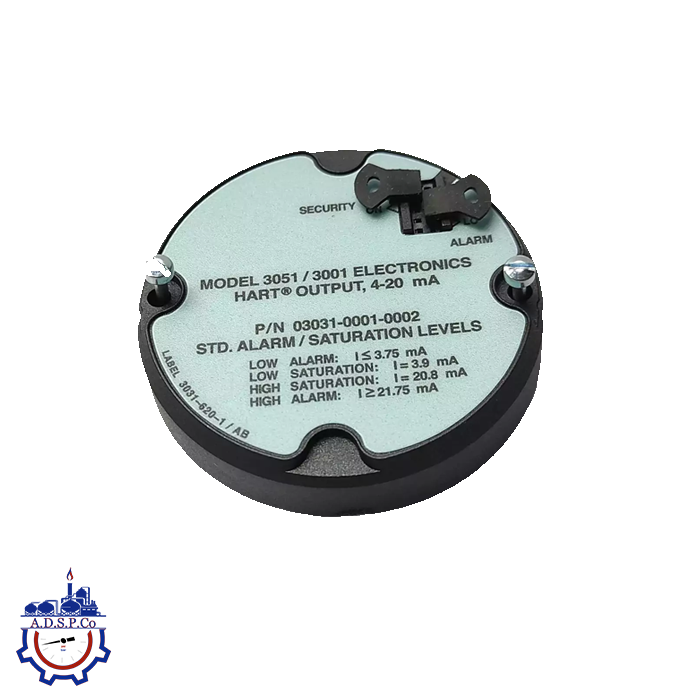

ماژول الکترونیک Rosemount 3051 Electronics (با برچسب P/N: 03031-0001-0002) قلب هوشمند فرستندههای فشار خانواده 3051 (از جمله مدلهای پرکاربرد) است. این قطعه رابط اصلی بین سنسور اندازهگیری فشار (توسط سنسور مجاور) و سیستم کنترل یا مانیتورینگ (مانند DCS یا PLC) میباشد. این ماژول مسئول تبدیل سیگنال اندازهگیری شده به خروجی استاندارد صنعتی 4-20mA با قابلیت ارتباط دیجیتال HART است.
کاربرد
این ماژول وظیفه تبدیل، پردازش و ارسال دادههای فشار را بر عهده دارد و در هر سیستم اندازهگیری فشار Rosemount 3051 برای اطمینان از عملکرد صحیح، نصب میشود:
– تبدیل سیگنال: تبدیل خروجی سنسور فشار به سیگنال جریانی استاندارد 4-20 میلیآمپر برای انتقال به اتاق کنترل.
– ارتباطات دیجیتال: امکان پیکربندی، کالیبراسیون از راه دور (Remote Configuration) و عیبیابی از طریق پروتکل HART (Highway Addressable Remote Transducer).
– مانیتورینگ وضعیت: ارائه خروجیهای استاندارد برای نمایش وضعیت اشباع (Saturation) و آلارمهای سیستمی.
– تنظیمات امنیتی: دارای جامپر تنظیم SECURITY برای قفل کردن یا باز کردن تنظیمات دیجیتالی دستگاه از طریق پروتکل HART.
مشخصات فنی و تنظیمات کلیدی ماژول الکترونیک 3051 (P/N: 03031-0001-0002)
| مشخصه | مقدار | توضیحات |
|---|---|---|
| مدل | 3051 ELECTRONICS | برد الکترونیکی اصلی فرستنده 3051 |
| خروجی استاندارد | 4-20 mA | استاندارد جریانی صنعتی |
| پروتکل | HART® | امکان ارتباط دیجیتال دو طرفه |
| P/N | 03031-0001-0002 | شماره قطعه ماژول الکترونیک |
| هشدار پایین (Low Alarm) | $I \le 3.75 \text{ mA}$ | جریان کمتر از 3.75 میلیآمپر |
| اشباع پایین (Low Saturation) | $I = 3.9 \text{ mA}$ | نقطه آستانه پایین اشباع |
| اشباع بالا (High Saturation) | $I = 20.8 \text{ mA}$ | نقطه آستانه بالای اشباع |
| هشدار بالا (High Alarm) | $I \ge 21.75 \text{ mA}$ | جریان بیشتر از 21.75 میلیآمپر |
| کنترل امنیتی | SECURITY (ON/OFF) | جامپر برای فعال/غیرفعال کردن دسترسی HART |
- ویژگیهای برجسته
– پایه و اساس 3051: این قطعه، هسته اصلی خانواده ترانسمیترهای پرفروش 3051 است و تضمینکننده عملکرد صحیح سنسورهای فشار، دما و سطح است.
– پیکربندی آسان HART: امکان مانیتورینگ و پیکربندی سریع دستگاه به صورت محلی یا از راه دور بدون نیاز به قطع سیگنال خروجی 4-20mA.
– سطوح هشدار قابل اعتماد: تنظیمات پیشفرض برای شناسایی سریع خطاهای بحرانی در سیستمهای کنترلی.
قیمت و خرید | تماس با آدرین صنعت (RIACO)
ماژول الکترونیک مدل 3051 با برد خروجی 4-20mA با پروتکل HART است که به عنوان ماژول الکترونیکی اصلی برای ترانسمیترهای فشار استفاده میشود.
آدرین صنعت تأمینکننده قطعات الکترونیکی اصلی و جانبی Rosemount از جمله این برد حیاتی است. برای استعلام قیمت، تأمین جایگزین و مشاوره در خصوص راهاندازی و عیبیابی با ما در تماس باشید.
