ماژول آنالوگ زیمنس SM 1234

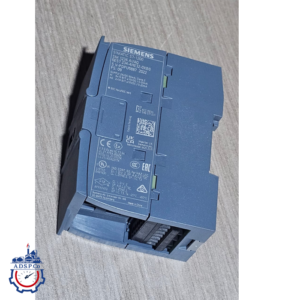

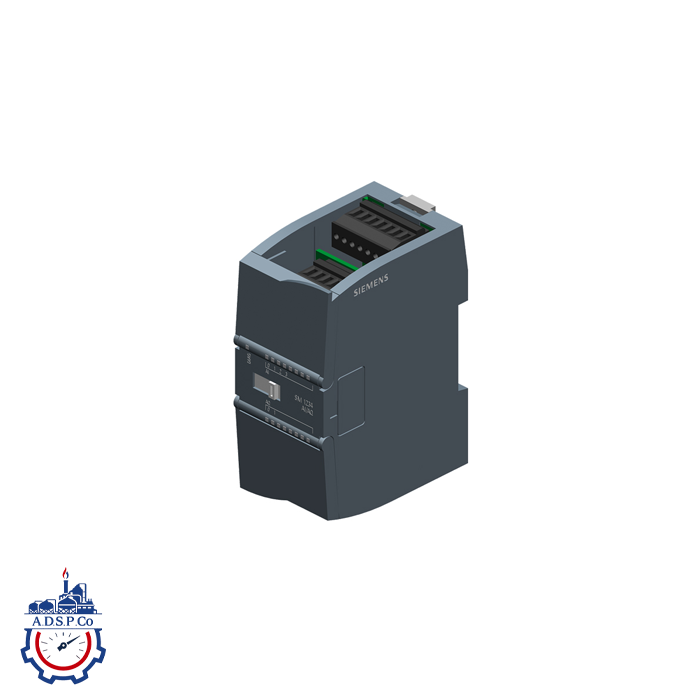

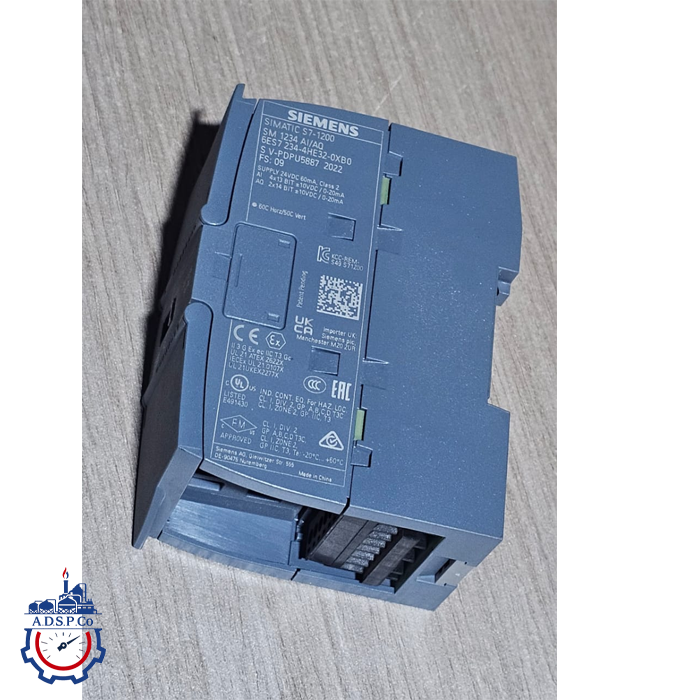

ماژول ورودی/خروجی آنالوگ زیمنس SM 1234
Siemens SIMATIC S7‑1200 Analog I/O Module – 6ES7234‑4HE32‑0XB0

ماژول **SM 1234** از خانواده **SIMATIC S7‑1200** زیمنس، یک ماژول **ترکیبی ورودی و خروجی آنالوگ** است که امکان دریافت و ارسال سیگنال‌های **جریان و ولتاژ** را با دقت بالا فراهم می‌کند.
این ماژول با **۴ ورودی آنالوگ (AI)** و **۲ خروجی آنالوگ (AO)**، گزینه‌ای ایده‌آل برای پروژه‌های اتوماسیون صنعتی، کنترل فرایند، سیستم‌های اندازه‌گیری و مانیتورینگ دقیق محسوب می‌شود.

طراحی مهندسی‌شده، نویزپذیری پایین و سازگاری کامل با CPUهای سری S7‑1200، این ماژول را به انتخابی مطمئن برای محیط‌های صنعتی تبدیل کرده است.

⚙️⚙️

کاربردهای رایج

– کنترل و مانیتورینگ **سنسورهای فشار، دما، فلو و لِول**
– سیستم‌های **کنترل فرایند (Process Control)**
– خطوط تولید و ماشین‌آلات صنعتی
– صنایع نفت، گاز، پتروشیمی و آب‌وفاضلاب
– پروژه‌های اتوماسیون با PLC S7‑1200

⚙️

مشخصات فنی ماژول SM 1234

مشخصات عمومی

• – ولتاژ تغذیه: **24V DC**
• – مصرف جریان:
  – از تغذیه 24V: حدود **60 mA**
  – از باس 5V بک‌پلین: حدود **80 mA**
• – توان تلفاتی: **حدود 2 وات**
• – درجه حفاظت: **IP20**

ورودی‌های آنالوگ (AI)

• – تعداد: **4 کانال**
• – نوع سیگنال:
  – ولتاژ: **±10V / ±5V / ±2.5V**
  – جریان: **0–20mA / 4–20mA**
• – مقاومت ورودی ولتاژ: **≥ 9 MΩ**
• – مقاومت ورودی جریان: **280 Ω**
• – حفاظت در برابر اضافه ولتاژ تا **35V**
• – حفاظت جریان تا **40mA**
• – روش اندازه‌گیری: **Differential**

خروجی‌های آنالوگ (AO)

• – تعداد: **2 کانال**
• – نوع خروجی:
• – ولتاژ: **±10V**
• – جریان: **0–20mA / 4–20mA**
• – امپدانس بار:
  – ولتاژ: حداقل **1kΩ**
  – جریان: حداکثر **600Ω**
• – رزولوشن:
  – ولتاژ: **14 بیت**
  – جریان: **13 بیت**

دقت و خطا

• – خطای پایه ورودی‌ها: **±0.1%**
• – خطای پایه خروجی‌ها: **±0.3%**
• – پایداری دمایی تا **60°C**

⚙️⚙️

شرایط محیطی

• – دمای کاری: **–20 تا +60 درجه سانتی‌گراد**
• – دمای نگهداری: **–40 تا +70 درجه سانتی‌گراد**
• – رطوبت مجاز: **تا 95٪ بدون میعان**
• – نصب افقی و عمودی مجاز

⚙️⚙️

ابعاد و مشخصات مکانیکی

• – عرض: **45 میلی‌متر**
• – ارتفاع: **100 میلی‌متر**
• – عمق: **75 میلی‌متر**
• – وزن: **حدود 220 گرم**
• – جنس بدنه: **پلاستیک صنعتی مقاوم**

⚙️⚙️

جمع‌بندی | استعلام موجودی و قیمت | RIACO

اگر در پروژه خود نیاز به **اندازه‌گیری دقیق سیگنال‌های آنالوگ و کنترل خروجی‌ها** در کنار PLC S7‑1200 دارید، ماژول **SM 1234** یک راهکار **یکپارچه، دقیق و صنعتی** است که هزینه، فضا و پیچیدگی سیستم را کاهش می‌دهد.

برای دریافت مشاوره فنی، بررسی سازگاری با پروژه، استعلام موجودی و ثبت درخواست خرید ماژول SM 1234 زیمنس، می‌توانید با کارشناسان آدرین صنعت RIACO تماس بگیرید.

تیم فنی ما آماده راهنمایی شما در انتخاب دقیق تجهیزات اتوماسیون صنعتی متناسب با نیاز پروژه است.
