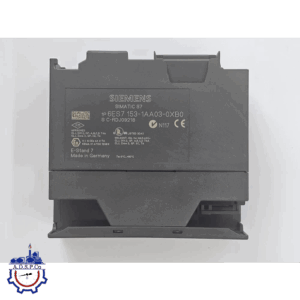

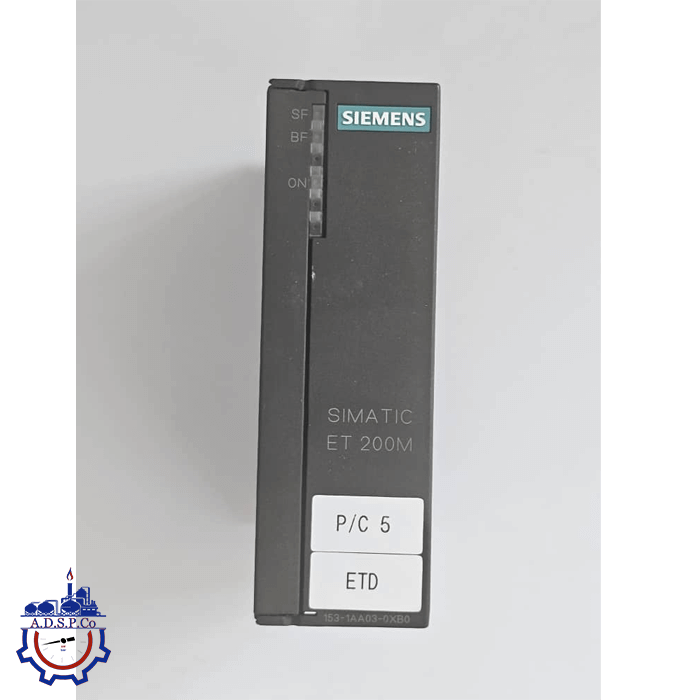

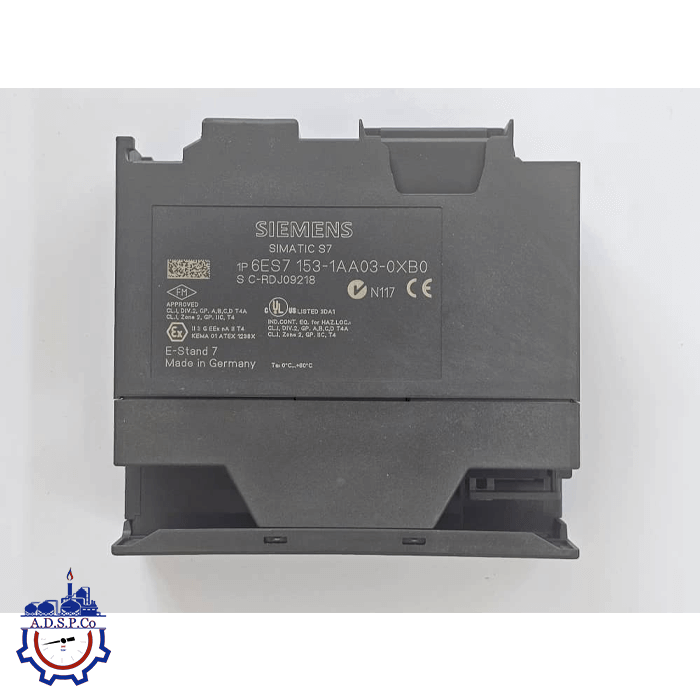

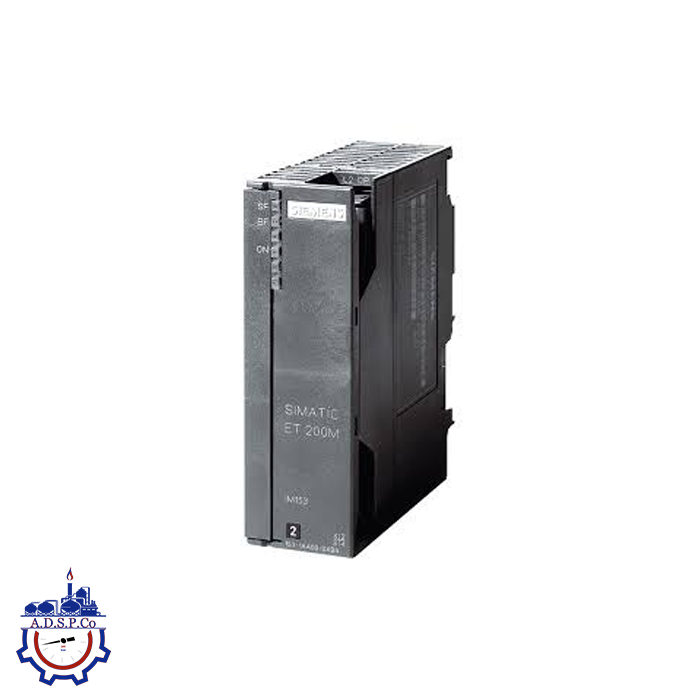

ماژول رابط زیمنس IM153-1 DP
SIMATIC ET 200M – Interface Module IM153-1 DP ST
کد فنی: 6ES7153-1AA03-0XB0
IM153-1 ماژول اینترفیس سری ET 200M برای اتصال رک ماژول‌های S7-300 به شبکه PROFIBUS DP است. این نسخه یک‌کاناله روی RS-485 کار می‌کند، با 24V DC تغذیه می‌شود و تا ۸ ماژول S7-300 را روی بک‌پلین رک پشتیبانی می‌کند. محصول در وضعیت لغو تولید (Prod. Cancellation) قرار دارد و معمولاً از موجودی استوک/جایگزین استفاده می‌شود.
ویژگی‌ها و کاربرد ماژول رابط زیمنس IM153-1 DP
ویژگی‌ها
- شبکه: PROFIBUS DP مطابق EN 50170، نرخ تا 12 Mbit/s با Auto Baud
- آدرس‌دهی: 128 بایت ورودی + 128 بایت خروجی
- پشتیبانی رک: حداکثر ۸ ماژول S7-300 برای هر دستگاه DP
- تغذیه: 24 VDC (۲۰٫۴ تا ۲۸٫۸ ولت)، مصرف حداکثر 350 mA، بافر قطع ولتاژ 5 ms
- بک‌پلین: 5 V / 1 A (خروجی به باس داخلی)، تلفات توان ۳ W (typ.)
- پورت: Sub-D 9-پین، جریان خروجی رابط تا 90 mA
- امکانات DP: SYNC / FREEZE، Direct Data Exchange (به‌صورت فرستنده)
- فایل‌های GSD: SIEM801D.GSD / SI01801D.GSG (DPV1)
- ایزولاسیون: تفکیک پتانسیل، تست 500 V
- حفاظت/محیط: IP20، دمای کار 0…60°C افقی (0…40°C عمودی)، ارتفاع تا 3000 m
کاربردها
- اتصال رک‌های ET 200M به شبکه PROFIBUS در سیستم‌های PLC/DCS زیمنس
- توسعه و Retrofit خطوط موجود مبتنی بر S7-300/400
- کاربردهای کارخانه‌ای که به I/O توزیع‌شده و پاسخ‌گویی سریع روی PROFIBUS نیاز دارند
مشخصات فنی کلیدی
- نوع محصول: IM 153-1 DP ST (VendorID: 801Dh)
- رابط فیزیکی: RS-485، یک نود در بازه آدرس 1…125
- نرم‌افزار پیکربندی: STEP 7 / COM PROFIBUS (یا ابزارهای غیرزیمنس از طریق فایل GSD)
- ابعاد دستگاه: 40×125×117 میلی‌متر — وزن تقریبی: 360 گرم
- بسته‌بندی: 15.20×13.10×5.20 سانتی‌متر — وزن خالص: 0.271 کیلوگرم
- انطباق: RoHS (از 2009-11-25)، WEEE: بله، REACH ماده 33 (حاوی سرب/اکسید سرب >0.1% w/w)
آدرین صنعت تأمین‌کننده مستقیم قطعات SIMATIC؛ عرضه IM153-1 (6ES7153-1AA03-0XB0) به‌صورت آکبند/استوک با ضمانت اصالت، مشاوره فنی برای انتخاب جایگزین‌های به‌روز، اعلام قیمت روز و ارسال سریع. برای استعلام موجودی و دریافت پیش‌فاکتور تماس بگیرید.
