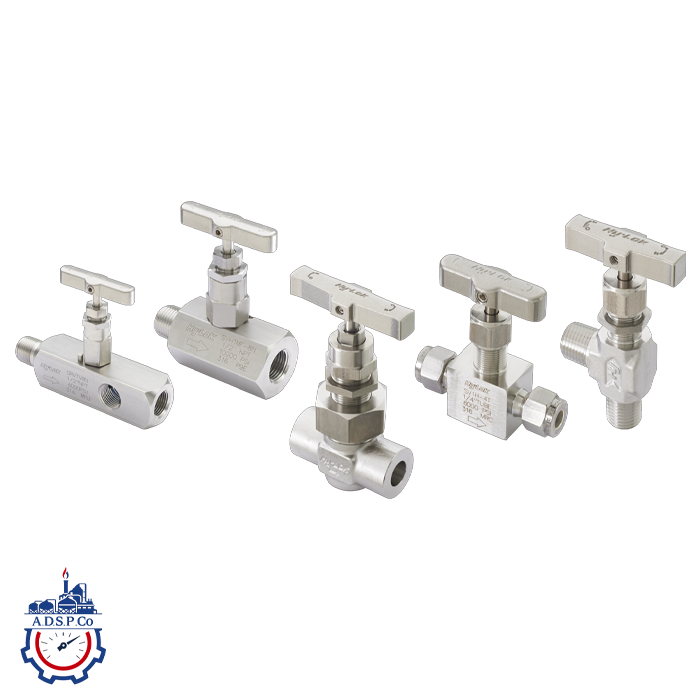

شیر سوزنی Hy‑Lok (Hy‑Lok Needle Valve)
شیر سوزنی Hy‑Lok یکی از اجزای کلیدی در اتوماسیون صنعتی و سیستمهای کنترلی سیال است که برای ایزولاسیون دقیق (Positive Isolation)، تنظیم دبیهای بسیار کم و عملیات Block & Bleed در حین تعمیرات فرآیندهای در حال کار طراحی شده است.
طراحی پورت کوچک و پلاجر رزوهای سوزنیشکل، امکان کنترل بسیار دقیق جریان و حفظ دبی ثابت و کالیبره را فراهم میکند.
نحوه عملکرد و کاربرد
Needle Valveها علاوه بر عملیات نگهداری، در Flow Metering و فرآیندهایی که نیاز به جریان پایدار با دبی پایین دارند، عملکردی بسیار قابل اعتماد ارائه میدهند.
این شیرآلات صنعتی برای فرآیندهای غیر بحرانی، سیالات غیرخطرناک و سیستمهای فشار پایین تا فشارهای بسیار بالا مناسب هستند.
کاربردهای رایج:
- صنایع داروسازی
- سیستمهای Life Support
- نفت، گاز و پتروشیمی
- سیستمهای هیدرولیک و پنوماتیک
- خطوط ابزار دقیق (Instrumentation Lines)
طراحی و متریال
شیرهای سوزنی Hy‑Lok با طراحی مقاوم، کامپکت و صنعتی تولید میشوند و بهصورت استاندارد از متریالهای با کیفیت بالا ساخته شدهاند:
متریال استاندارد:
– بدنه: 316 Stainless Steel (Cold Worked)
– Stem: 17‑4 PH
– Packing: تفلون تقویتشده با الیاف شیشه (Glass Filled PTFE)
متریالهای قابل ارائه:
– Stainless Steel
– Carbon Steel
– Brass
– Alloy 400
سایز، اتصال و انواع Stem
– سایزها: از 1/8″ تا 1″
– انواع Stem Tip:
– V‑Stem
– Regulating
– Soft Seat
انواع اتصال انتهایی:
– NPT نر / ماده
– اتصالات تیوب Hy‑Lok
– رزوههای ISO
مشخصات فنی کلیدی
– حداکثر فشار کاری (MAWP): تا 60,000 psig (≈ 4136 bar)
– بازه دمایی:
– °F: ‑100 تا 600
– °C: ‑73 تا 316
– فشار نامی عمومی سریها: تا 10,000 psi
– حداکثر دمای برخی مدلها: تا 1,200°F
– قابلیت Quick Turn: اختیاری (باز شدن کامل در 1¾ دور)
ویژگیها و مزایا (NPT Needle Valve)
– باز شدن کامل در 3⅓ دور (Quick Turn: فقط 1¾ دور)
– دسته تمام استنلس استیل، مقاوم صنعتی
– بلند شدن Stem بیش از 2 برابر سریعتر از شیرهای متداول → افزایش عمر سیت
– خستگی کمتر اپراتور به دلیل تعداد دور کمتر
– Stem دو تکه، سنگین و Non‑Rotating برای اطمینان بالا
– قابلیت جریان دوطرفه (Bi‑Directional Flow)
– مقاوم در برابر لرزش بدون نیاز به قفل خارجی
– سوراخهای Weep دوطرفه برای تشخیص نشتی
– Material Traceability کامل
تأمین و مشاوره فنی
جهت استعلام قیمت، انتخاب مدل مناسب و خرید شیر سوزنی Hy‑Lok، با آدرین صنعت (RIACO) تماس بگیرید تا مشاوران فنی ما شما را در انتخاب بهترین گزینه برای انتخاب شیرآلات صنعتی در سیستمهای فرایندی و کنترلی راهنمایی کنند.
