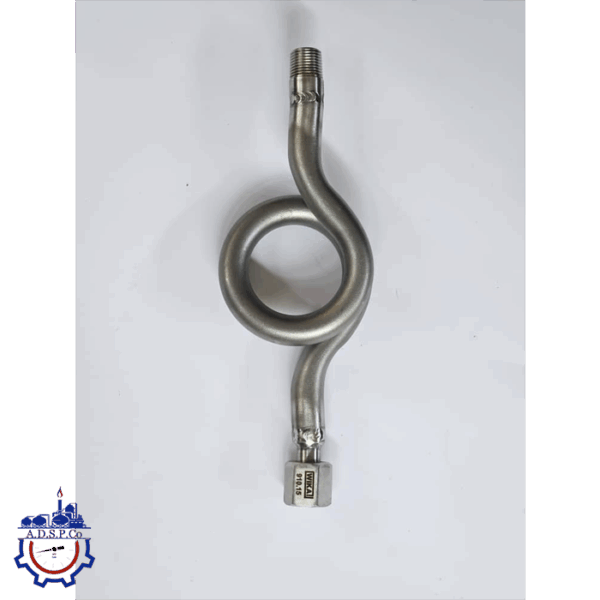

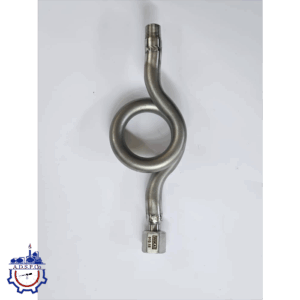

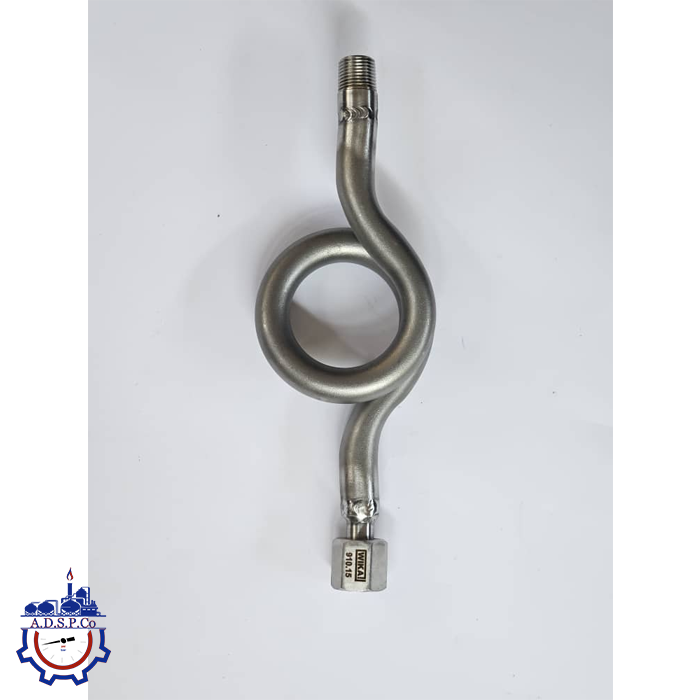

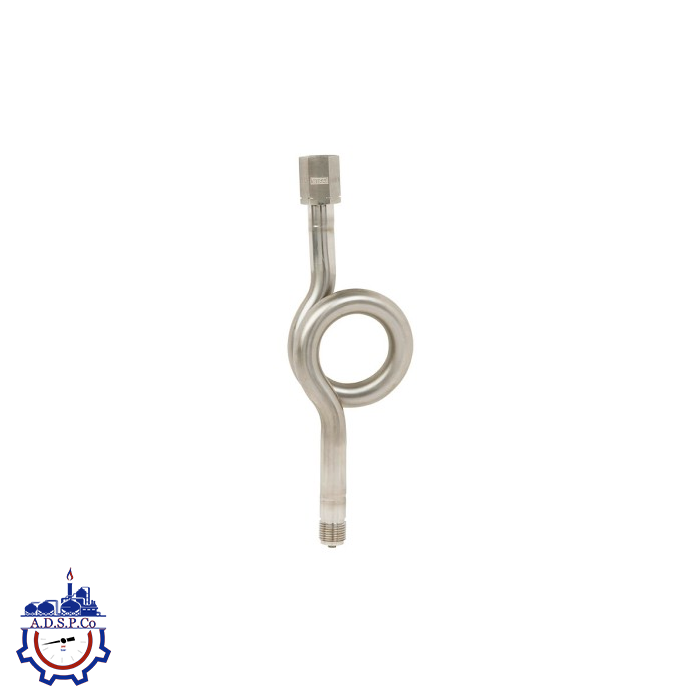

سیفون فشار و لوله رابط WIKA 910.15
محافظ گیج فشار در دما و فشار بالا
– Syphon فشار WIKA مطابق استاندارد DIN 16282 از نظر هندسی به سه نوع تقسیم میشوند:
- – فرم U
- – فرم شیپوری (Trumpet form)
- – فرم کامپکت
این سیفونها از سمت فرآیند با:
- – اتصال رزوهای (فرمهای A و C)
- – اتصال جوشی (فرمهای B و D)
قابل ارائه هستند.
علاوه بر سیفونهای استاندارد شده، اتصالات رزوهای NPT مطابق DIN 16282 و همچنین نسخههای صنعتی خاص نیز در دسترس میباشند.
در داخل سیفون، کندانس (میعانات) جمع میشود که از ورود سیال داغ به ابزار اندازهگیری فشار جلوگیری میکند.
توصیه میشود پیش از راهاندازی خط فشار، سیفون با مایع خنککننده (Cooling Barrier Liquid) پر شود.
- – سیفونهای فرم U برای محلهای برداشت فشار افقی
- – سیفونهای فرم شیپوری برای محلهای برداشت فشار عمودی
مناسب هستند.
فرم کامپکت با طول بهینهشده، اثرات ناشی از لرزش را به حداقل رسانده و از ابزار اندازهگیری فشار در برابر ضربههای فشاری و نوسانات فشار محافظت میکند.
برای کاربردهایی که نیاز به سیفون وجود ندارد، شرکت WIKA لولههای رابط را به صورت:
- – مستقیم
- – زاویهدار (زانوئی ۹۰ درجه)
ارائه میدهد.
ویژگی ها و کاربردهای Syphon فشار WIKA
- کاربردها
– عنصر خنککننده برای محافظت در برابر افزایش بیشازحد دمای مایعات، گازها و بخارات
– محافظت از ابزار اندازهگیری در برابر ضربههای فشاری و نوسانات فشار
– اتصال مستقیم ابزارهای اندازهگیری فشار به فرآیند یا در ترکیب با سایر متعلقات ابزار دقیق
(مانند انواع شیرها)
- ویژگیهای خاص
– طراحی کامپکت، مناسب برای کاربردهای دارای لرزش
– امکان ارائه ترکیب سفارشی شیرآلات صنعتی ویکا و ابزارهای اندازهگیری
(Instrument Hook-up) بنا به درخواست مشتری
– دمای مجاز کاری تا ۵۵۰°C (۱٬۰۲۲°F)
– فشار اسمی مجاز تا ۴۲۰ بار (۶٬۰۹۱ psi)
✅ مشخصات فنی سیفون WIKA 910.15
– نوع محصول:
سیفون (Syphon) و لوله رابط برای تجهیزات اندازهگیری فشار
– استاندارد ساخت:
DIN 16282
– انواع هندسی سیفون:
– فرم U (مناسب برداشت فشار افقی)
– فرم شیپوری (Trumpet – مناسب برداشت فشار عمودی)
– فرم کامپکت (کاهش لرزش و نوسانات فشار)
– نوع اتصال به فرآیند:
– رزوهای: فرم A و C
– جوشی (Weld-in): فرم B و D
– رزوه NPT مطابق DIN 16282 و نسخههای صنعتی خاص
– حداکثر دمای کاری مجاز:
تا ۵۵۰ درجه سانتیگراد
– حداکثر فشار اسمی:
تا ۴۲۰ بار
– قابلیتها و عملکردها:
– جلوگیری از انتقال سیال داغ به ابزار اندازهگیری
– کاهش ضربههای فشاری و pulsation
– جمعآوری کندانس جهت محافظت از گیج فشار
– مناسب برای محیطهای دارای لرزش
✅ ارتباط با ما
در صورتی که برای انتخاب سیفون مناسب، بررسی سازگاری با فرآیند، دریافت مشاوره فنی یا استعلام قیمت نیاز به راهنمایی دارید، کارشناسان ما آماده پاسخگویی هستند. تماس بگیرید!
📄 مشاوره فنی و سفارش محصولات ابزار دقیق WIKA با آدرین صنعت (RIACO)
امکان ارائه ترکیبهای سفارشی شامل سیفون، لوله رابط، شیر و گیج فشار متناسب با شرایط کاری شما
