سوییچ ویبرونیک Liquiphant FTL51

سوییچ ویبرونیک Liquiphant FTL51

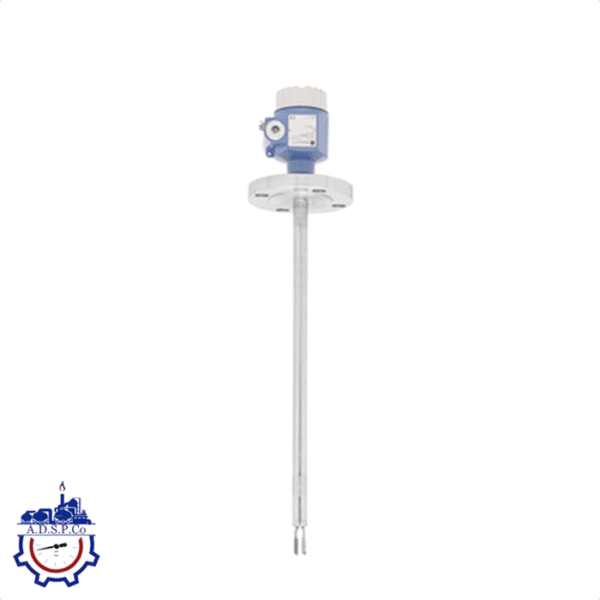

سوییچ سطح نقطه‌ای ویبرونیک Liquiphant FTL51 با لوله افزایشی، مناسب برای تشخیص سطح مایعات در انواع صنایع طراحی شده است. این تجهیز از فناوری ویبرونیک برای اندازه‌گیری دقیق و قابل‌اعتماد سطح استفاده می‌کند.

• معرفی محصول

Liquiphant FTL51 یک سوئیچ سطح نقطه‌ای ارتعاشی است که با استفاده از فناوری ویبرونیک، سطح مایعات را در انواع صنایع به‌صورت دقیق و ایمن کنترل می‌کند. این تجهیز برای شرایط سخت صنعتی، از جمله محیط‌های خطرناک (Hazardous Areas) طراحی شده و قابلیت نصب در فشارهای بالا، دماهای شدید و سیالات با چگالی پایین را دارد.
این دستگاه به دلیل نداشتن قطعات مکانیکی متحرک، بدون نیاز به کالیبراسیون بوده و عملکرد بسیار پایدار و بدون نیاز به نگهداری دارد. همچنین می‌تواند در فرآیندهایی که کف، حباب، لرزش، یا نوسانات شدید وجود دارد نیز بدون خطا کار کند.
از مهم‌ترین کاربردهای FTL51 می‌توان به استفاده در تانک‌های ذخیره، خطوط لوله فرآیندی، صنایع غذایی و دارویی، نفت، گاز، پتروشیمی و نیروگاه‌ها اشاره کرد؛ به‌ویژه در مواردی که ایمنی، دقت و مقاومت در برابر خوردگی اهمیت بالایی دارد.

کاربرد و مشخصات سوییچ ویبرونیک Liquiphant FTL51

Liquiphant FTL51 یک سوییچ سطح نقطه‌ای مجهز به لوله افزایش‌دهنده است که برای تشخیص سطح مایعات در مناطق پرخطر طراحی شده و دارای تمامی گواهی‌نامه‌های بین‌المللی حفاظت انفجار می‌باشد. این تجهیز قابلیت استفاده در تمامی صنایع را دارد و از ایمنی عملکردی مطابق با استانداردهای SIL2/SIL3 پشتیبانی می‌کند.

با بهره‌گیری از Second Line of Defense، بالاترین سطح ایمنی و دسترسی‌پذیری عملکرد دستگاه تضمین می‌گردد. این سوییچ مقدار سطح را به‌صورت دقیق و بدون تأثیر از عوامل محیطی اندازه‌گیری می‌کند؛ عواملی مانند تغییر خواص مایع، جریان، تلاطم، حباب‌های گاز، کف، لرزش یا ایجاد رسوب.

مزایا

• مناسب برای سیستم‌های ایمنی با الزامات SIL2/SIL3
• بدون نیاز به کالیبراسیون؛ راه‌اندازی آسان
• بدون قطعات مکانیکی متحرک: عدم نیاز به تعمیرات، بدون فرسایش و طول عمر بالا
• پایش مداوم شاخه حسگر برای شناسایی آسیب؛ تضمین عملکرد صحیح
• محافظت مضاعف برای ایمنی محیط زیست
• تنوع در اتصالات استاندارد برای انواع کاربردها
• بدنه سنسور از جنس استنلس استیل 316L یا آلیاژهای مقاوم به خوردگی

—

مشخصات فنی سوئیچ سطح Liquiphant FTL51

اصل اندازه‌گیری

• بر پایه فناوری ویبرونیک برای مایعات

ویژگی‌ها و کاربرد

• طراحی ماژولار بدنه برای سازگاری بالا
• قابل استفاده با انواع گسترده اتصالات فرآیندی
• پشتیبانی از رابط‌های آنالوگ و دیجیتال (Bus)
• دارای مجموعه گسترده‌ای از گواهی‌نامه‌ها از جمله Ex و WHG
• قابلیت افزایش طول پراب تا ۳ متر (با گزینه سفارشی تا ۶ متر)

ویژگی‌های خاص

• تشخیص کف (Foam detection)
• تشخیص تغییر چگالی سیال
• دارای لایه دوم ایمنی (Second Line of Defense) برای محافظت بیشتر

تغذیه و ارتباطات

• رابط‌های ارتباطی:
  PROFIBUS PA
  NAMUR
  PFM
• ولتاژ تغذیه:
  ۱۹ تا ۲۵۳ ولت AC
  ۱۰ تا ۵۵ ولت DC (خروجی PNP)
  ۸/۱۶ میلی‌آمپر، ۱۱ تا ۳۶ ولت DC

شرایط محیطی و فرآیندی

• دمای محیطی: -۵۰ تا +۷۰ درجه سانتی‌گراد
• دمای فرآیند: -۵۰ تا +۱۵۰ درجه سانتی‌گراد
• فشار فرآیند: از خلأ تا ۱۰۰ بار
• حداقل چگالی سیال: ۰.۵ گرم بر سانتی‌متر مکعب (گزینه ۰.۴ گرم نیز موجود است)

جنس قطعات در تماس با سیال

• استنلس استیل 316L
• آلیاژهای مقاوم به خوردگی (Alloy)

اتصالات فرآیندی

• رزوه‌ای: G3/4A، G1A، R3/4″، R1، NPT3/4، NPT1
• فلنجی:
  DIN: از DN25 تا DN100
  ASME: از 1″ تا 4″
  JIS: از 25A تا 100A
• اتصال بهداشتی: Tri-Clamp مطابق ISO2852

طول سنسور

• از ۱۳۰ میلی‌متر تا ۶۰۰۰ میلی‌متر (مدل پایه Liquiphant II با طول ۱۳۰ میلی‌متر)

گواهی‌نامه‌ها و تأییدیه‌ها

• حفاظت انفجار: ATEX، FM، CSA C/US، IEC Ex، TIIS، INMETRO، NEPSI
• ایمنی عملکردی: SIL2 / SIL3 مطابق با استانداردهای بین‌المللی
• تأییدیه طراحی: EN 10204-3.1، NACE MR0175/MR0103، ASME B31.3، AD2000
• تأییدیه دریایی: GL، ABS، DNV

گزینه‌های ویژه

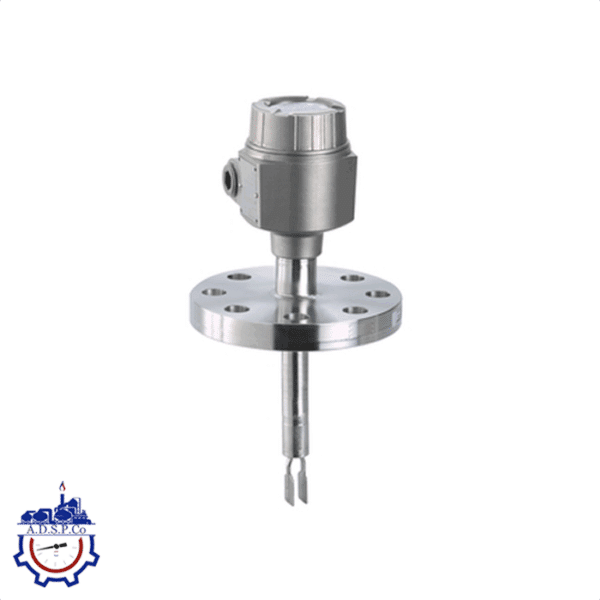

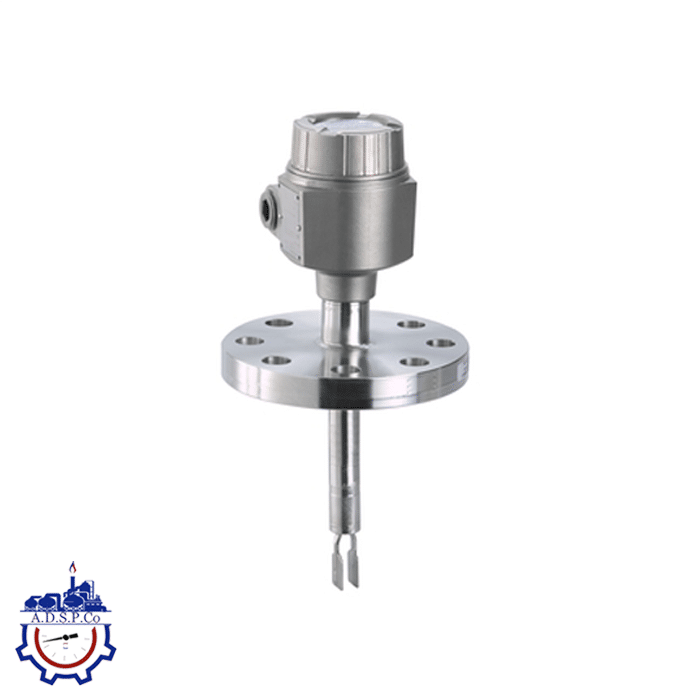

• بدنه سنگین استیل ضدزنگ برای کاربردهای سنگین در صنایع نفت و گاز

اجزای جانبی

رابط‌های ارتباطی:

• FTL325P / FTL375P (رابط PFM)
• FTL325N / FTL375N (رابط NAMUR)

مدل جایگزین

• Liquiphant FTL51B (نسل جدید و به‌روزرسانی شده)

جمع‌بندی

سوییچ ویبرونیک Liquiphant FTL51 با طراحی مقاوم، گواهی‌های ایمنی بین‌المللی و قابلیت اطمینان بالا، انتخابی ممتاز برای مانیتورینگ سطح در انواع مایعات صنعتی است. این تجهیز، نیاز به کالیبراسیون و نگهداری دوره‌ای را از بین می‌برد و با عملکرد دقیق در شرایط سخت، باعث افزایش بهره‌وری و ایمنی فرآیند می‌شود.

شرکت آدرین صنعت ابزار دقیق پارس به‌عنوان تأمین‌کننده تخصصی تجهیزات ابزار دقیق، ارائه‌دهنده محصولات برند معتبر Endress+Hauser از جمله سوئیچ سطح است. اگر به‌دنبال تجهیزی قابل اعتماد از برندی پیشرو مانند Endress+Hauser هستید، و می‌خواهید از پشتیبانی فنی و تأمین مطمئن بهره‌مند شوید، Liquiphant FTL51 با خدمات مهندسی آدرین صنعت انتخابی هوشمندانه خواهد بود.
