سوئیچ سطح دیجیتال Liquiphant FTL51B

سوئیچ سطح دیجیتال Liquiphant FTL51B

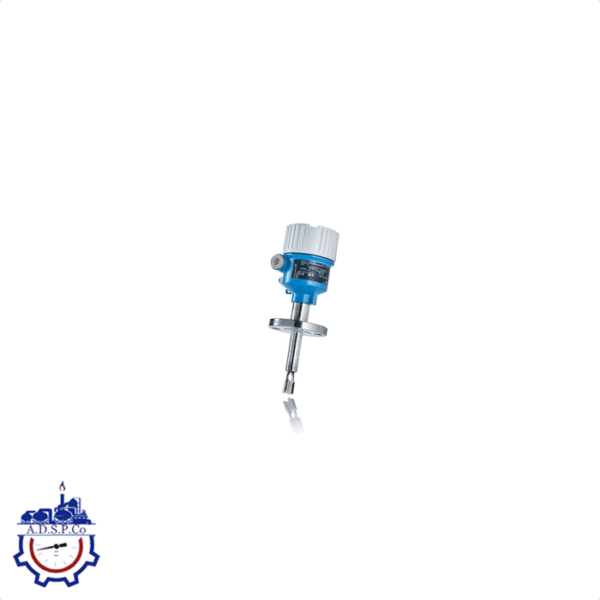

سوئیچ سطح نقطه ای Liquiphant FTL51B یک سوئیچ سطح دیجیتال قابل اطمینان برای تشخیص نقطه‌ای سطح مایعات است. این تجهیز بدون نیاز به کالیبراسیون، برای تمامی مایعات قابل استفاده بوده و حتی در شرایط سخت و محیط‌های خطرناک نیز عملکردی پایدار و ایمن دارد.

با بهره‌گیری از فناوری دیجیتال و پروتکل‌های ارتباطی مدرن مانند HART، Bluetooth® و NAMUR NE 107، این سوئیچ به راحتی با سیستم‌های اتوماسیون صنعتی یکپارچه شده و امکان مانیتورینگ وضعیت و عیب‌یابی پیشرفته را فراهم می‌کند.

کاربردها

• حفاظت از پمپ‌ها (تشخیص خشک‌کار کردن)
• تشخیص سطح بالا یا پایین در مخازن و لوله‌ها
• صنایع فرآیندی مانند نفت و گاز، شیمیایی، آب و فاضلاب، دارویی و غذایی

محدوده کاربرد

Liquiphant FTL51B یک سوئیچ سطح پیشرفته و دیجیتال است که به‌طور ویژه برای صنایع فرآیندی طراحی شده و قابلیت استفاده مستقیم در کاربردهای SIL2 و SIL3 را داراست. این تجهیز امکان انجام آزمون‌های ادواری اثبات عملکرد (Proof Test) را مطابق استانداردهای SIL و WHG با استفاده از راهنمای گام‌به‌گام فراهم می‌کند. در پایان تست، مستندات مربوط به صورت خودکار تولید می‌شوند.

Liquiphant در تشخیص سطح مایعات بسیار دقیق و قابل اعتماد است و عملکرد آن تحت تأثیر تغییر خواص سیال، جریان، تلاطم، حباب گاز، کف، لرزش یا رسوب قرار نمی‌گیرد. این دستگاه از طریق ارتباط دیجیتال، داده‌های لحظه‌ای (Real-Time) را ارائه داده و استفاده از آن بسیار ساده است.

مزایا

• فناوری ویبرونیک (Vibronic) با دقت بالا برای تشخیص حد سطح مایع، بدون وابستگی به ویژگی‌های فیزیکی سیال
• توسعه‌یافته بر اساس استاندارد IEC 61508 و مناسب برای کاربردهای سطح بالای ایمنی (SIL2/3 با تأییدیه شخص ثالث)
• انجام تست‌های دوره‌ای ایمنی به‌صورت آسان و سریع از طریق اپلیکیشن SmartBlue، دکمه تست یا پین مغناطیسی بدون باز کردن تجهیز
• بهره‌مندی از فناوری Heartbeat برای تشخیص وضعیت و تأیید عملکرد بدون توقف فرآیند
• مدیریت متمرکز تجهیزات با دسترسی آنلاین و آسان به اطلاعات دستگاه از طریق ارتباط دیجیتال
• لایه دوم محافظتی برای حفظ ایمنی محیط زیست

مشخصات فنی سوئیچ سطح نقطه‌ای Liquiphant FTL51B

اصل اندازه‌گیری

• ویبرونیک مخصوص مایعات (لرزش سنجی)

ویژگی‌ها و کاربردها

• تجهیز کامپکت با طراحی ویبرونیک، مناسب برای انواع مایعات
• قابلیت افزایش طول پراب تا ۶ متر
• ساختار ماژولار بدنه برای انعطاف در نصب و نگهداری
• دارای انواع گسترده‌ای از گواهینامه‌های بین‌المللی

ویژگی‌های خاص

• فناوری Heartbeat برای پایش مداوم عملکرد بدون نیاز به توقف فرآیند
• اتصال بی‌سیم از طریق Bluetooth® برای پیکربندی و نگهداری با اپلیکیشن SmartBlue

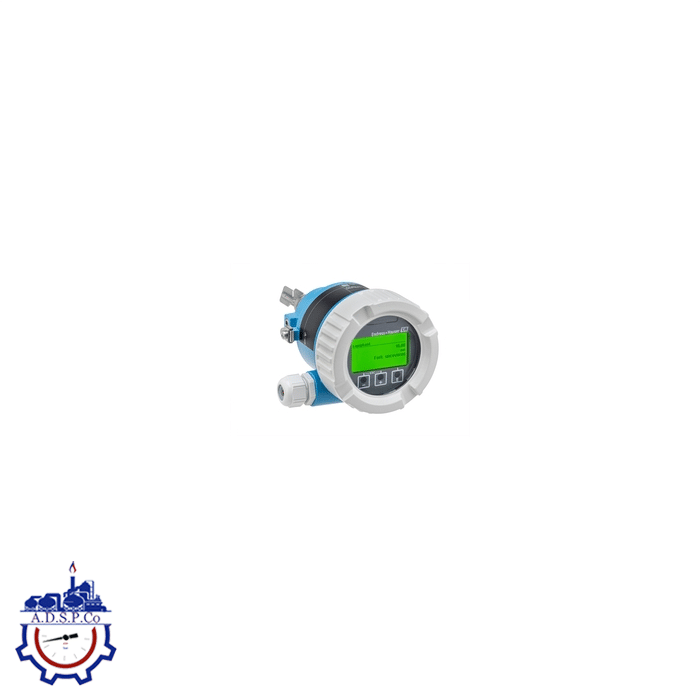

• ماژول نمایشگر LED برای نمایش وضعیت عملکرد
• برچسب RFID جهت شناسایی آسان تجهیز
• لایه دوم ایمنی (Second Line of Defense) برای محافظت بیشتر در شرایط بحرانی
• مقاومت دمایی محیط تا °C 50- (با نسخه ویژه تا °C 60-)
• فاصله‌گذار دمایی برای شرایط با دمای فرآیندی بالا
• عملکرد آسان با قابلیت Plug & Play

تغذیه و ارتباطات

• ۱۹ تا ۲۵۳ ولت AC (دو سیمه)
• ۱۰ تا ۵۵ ولت DC – خروجی PNP سه سیمه
• ۹ تا ۲۰ ولت DC با خروجی رله دو حالته (DPDT)
• ۱۹ تا ۵۵ ولت DC یا ۱۹ تا ۲۵۳ ولت AC با خروجی رله DPDT
• خروجی‌های دو سیمه NAMUR، دو سیمه PFM
  4-20 میلی‌آمپر HART

دمای محیط

• از °C 60- تا °C 70+
• (°F 51- تا °F 158+)

دمای فرآیند

• از °C 50- تا °C 150+
• (°F 58- تا °F 302+)

فشار فرآیند / حداکثر فشار مجاز

• از خلا تا ۱۰۰ بار
• (تا ۱۴۵۰ psi)

حداقل چگالی سیال قابل تشخیص

• 0.5 گرم بر سانتی‌متر مکعب
• (با نسخه ویژه: تا 0.4 گرم بر سانتی‌متر مکعب)

جنس اجزای در تماس با سیال

• استنلس استیل 316L
• آلیاژهای مقاوم (Alloy)

اتصالات فرآیندی

• رزوه‌ای:
  G¾A, G1A, R¾”, R1, NPT¾”, NPT1
• فلنجی:
  DN25 تا DN100
  ASME 1″ تا 4″
  JIS 25A تا 100A
• اتصال بهداشتی:
  Tri-Clamp مطابق ISO 2852

طول سنسور

• تا ۶ متر (۱۹.۷ فوت)

پروتکل‌های ارتباطی

• دو سیمه مستقیم (Direct load)
• HART
• سه سیمه PNP
• خروجی رله
• NAMUR
• PFM
• Bluetooth®

گواهینامه‌ها و تأییدیه‌ها

• ضد انفجار: ATEX، IECEx، CSA، NEPSI، KC، JPN Ex، INMETRO، UK Ex
• ایمنی عملکرد:
  حفاظت از سرریز (WHG)
  SIL2 و SIL3 طبق IEC 61508
• تأییدیه‌های طراحی:
  EN 10204-3.1،
  NACE MR0175 و MR0103،
  ASME B31.3،
  AD2000،
  CRN

تأییدیه‌های دریایی

• ABS / LR / BV / DNV

گزینه‌های انتخابی

• بدنه مقاوم و صنعتی از استنلس استیل ویژه

کامپوننت‌های جانبی

• FTL325P: رابط ارتباطی PFM
• FTL325N: رابط ارتباطی NAMUR

جمع‌بندی

سوئیچ سطح دیجیتال Liquiphant FTL51B از شرکت Endress+Hauser در دسته‌بندی سوئیچ‌های سطح نقطه‌ای ویبرونیک (Vibronic Point Level Switches) قرار می‌گیرد. این دستگاه نسخه پیشرفته‌تری از مدل FTL51 است و با افزودن قابلیت‌های دیجیتال و هوشمند، برای کاربردهای صنعتی حساس و ایمن‌محور طراحی شده است.

اگر به اطلاعات فنی بیشتری مانند دیتاشیت کامل، راهنمای نصب، مشاوره در انتخاب مدل مناسب بر اساس شرایط فرآیند، یا دریافت قیمت و موجودی محصول نیاز دارید، شرکت آدرین صنعت ابزار دقیق پارس به عنوان تأمین‌کننده تخصصی تجهیزات ابزار دقیق، آماده ارائه مشاوره فنی و تأمین انواع سوئیچ‌های سطح از برندهای معتبر جهانی مانند Endress+Hauser می‌باشد. برای دریافت اطلاعات دقیق‌تر با کارشناسان فنی آدرین در تماس باشید.

(Liquiphant FTL51B – digital, simple and safe)
