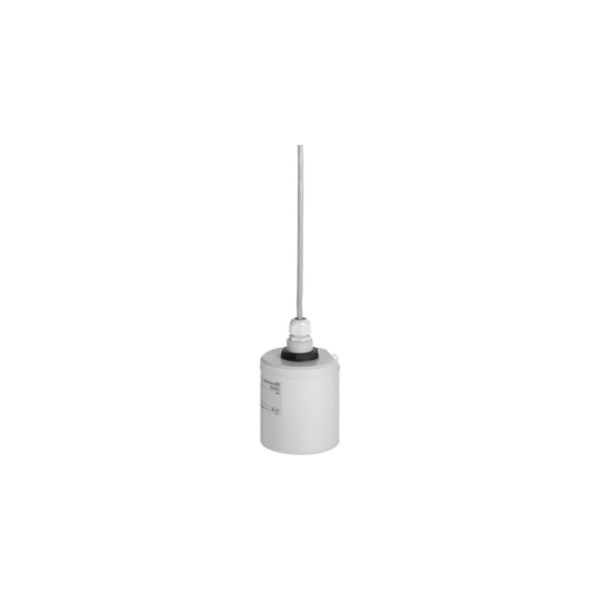

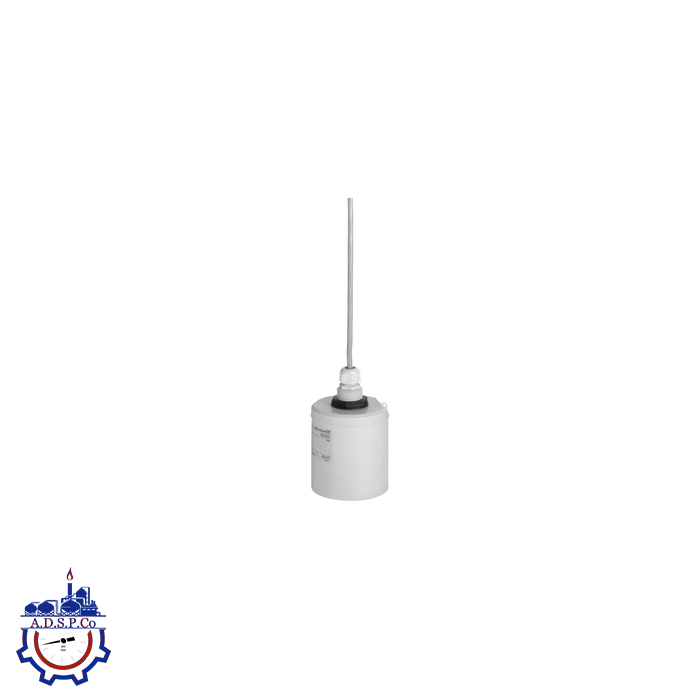

سنسور التراسونیک Prosonic FDU92

سنسور التراسونیک Prosonic FDU92

حسگر التراسونیک برای اندازه‌گیری سطح و جریان، قابل اتصال به FMU9x
(دامنه اندازه‌گیری تا ۲۰ متر)

سنسور التراسونیک Prosonic FDU92 برای اندازه‌گیری سطح و دبی طراحی شده و به دستگاه‌های سری FMU9x متصل می‌شود. این سنسور قابلیت اندازه‌گیری تا برد ۲۰ متر را دارد.

میدان کاربرد (Field of Application)

سنسور التراسونیک FDU92 برای اندازه‌گیری سطح به‌صورت پیوسته، بدون تماس و بدون نیاز به نگهداری طراحی شده است. این سنسور قابلیت اندازه‌گیری در محیط‌هایی با مواد مختلف از جمله مایعات، خمیرها، لجن‌ها و مواد جامد پودری تا دانه‌درشت را دارد. همچنین برای اندازه‌گیری جریان در کانال‌های باز و سرریزها (weirs) نیز قابل استفاده است.

عملکرد سنسور تحت تأثیر ثابت دی‌الکتریک، چگالی یا رطوبت قرار نمی‌گیرد و به‌دلیل خاصیت خودتمیزشوندگی، رسوب‌گذاری نیز بر عملکرد آن اثری ندارد. این مدل برای استفاده در مناطق مستعد خطر انفجار مناسب است.

ویژگی‌های فنی اصلی:

• بیشینه محدوده اندازه‌گیری:
  • مایعات: تا ۲۰ متر (۶۵ فوت)
  • جامدات: تا ۱۰ متر (۳۳ فوت)
• فاصله کور (Blocking Distance): ۰٫۴ متر (۱٫۳ فوت)
• نوع اتصال فرآیندی: رزوه‌ای (Thread)
• محدوده دمایی عملکرد: از ۴۰- تا ۹۵+ درجه سلسیوس (از ۴۰- تا ۲۰۳+ درجه فارنهایت)
• فشار کاری: از +۰٫۷ تا +۴ بار (۱۰ تا ۵۸ psi)

کاربردهای رایج:

مناسب برای اندازه‌گیری مداوم و بدون تماس سطح مایعات و مواد فله‌ای در محیط‌هایی نظیر سیلوها، نوارهای انتقال، انباشته‌ها (Stockpiles) و سنگ‌شکن‌ها. همچنین برای اندازه‌گیری جریان در کانال‌های باز و سرریزها کاربرد دارد، به‌ویژه در محل‌هایی با ارتفاع سازه‌ای کم.

تأییدیه‌ها:

دارای گواهینامه‌های بین‌المللی حفاظت در برابر انفجار (Explosion Protection Certificates)

مزایا

• سنسور دمای داخلی برای جبران‌سازی Time-of-Flight، که امکان اندازه‌گیری دقیق حتی در شرایط تغییرات دمایی را فراهم می‌کند.
• بدنه کاملاً جوش‌کاری‌شده از جنس PVDF، با بالاترین مقاومت در برابر مواد شیمیایی.
• مناسب برای شرایط محیطی سخت به‌دلیل امکان نصب جداگانه از ترنسمیتر (تا فاصله ۳۰۰ متر).
• کاهش تشکیل رسوب به‌دلیل اثر خودتمیزشوندگی سنسور.
• دارای سیستم تشخیص خودکار سنسور برای ترنسمیترهای FMU90 و FMU95، جهت راه‌اندازی سریع و آسان.
• مقاوم در برابر شرایط جوی و قابل استفاده در محیط‌های دچار آب‌گرفتگی (دارای درجه حفاظت IP68).
• دارای گواهینامه‌های بین‌المللی حفاظت در برابر گرد و غبار (Dust-Ex) و گاز (Gas-Ex).

مشخصات فنی سنسور التراسونیک Prosonic FDU92

• اصل اندازه‌گیری:
  التراسونیک (Ultrasonic)
• ویژگی‌ها / کاربرد:
  طراحی نسخه جداشونده با محفظه‌ی میدانی یا محفظه ریلی برای نصب در تابلو کنترل؛
  امکان فاصله تا ۳۰۰ متر بین سنسور و ترنسمیتر
• تأمین برق / ارتباطات:
  ۴ سیمه با پروتکل‌های ارتباطی HART و PROFIBUS DP
• دقت اندازه‌گیری:
  ±۲ میلی‌متر به‌علاوه ۰٫۱۷٪ از فاصله اندازه‌گیری‌شده
• دمای محیط و فرآیند:
  از ۴۰- تا ۹۵+ درجه سانتی‌گراد
  (معادل ۴۰- تا ۲۰۳+ درجه فارنهایت)
• فشار فرآیند / حداکثر فشار کاری:
  از ۰٫۷ تا ۴ بار مطلق
  (معادل ۱۰ تا ۵۸ psi)
• جنس قطعات در تماس با سیال:
  PVDF کاملاً جوش‌خورده با استاندارد IP68 / NEMA 6P
• اتصال فرآیندی:
  رزوه‌ای G یا NPT به قطر ۱ اینچ
• فاصله کور (Blocking Distance):
  ۰٫۴ متر (۱٫۳ فوت)
• بیشینه فاصله اندازه‌گیری:
  • مایعات: تا ۲۰ متر (۶۵ فوت)
  • جامدات: تا ۱۰ متر (۳۳ فوت)
• پروتکل‌های ارتباطی ترنسمیتر:
  • ۴ تا ۲۰ میلی‌آمپر HART
  • PROFIBUS DP
• گواهینامه‌ها و تأییدیه‌ها:
  ATEX، FM، CSA، IECEx، INMETRO، NEPSI، UK Ex
• گزینه‌های سفارشی:
  • خروجی دوم ۴…۲۰ میلی‌آمپر
• اجزای مکمل:
  • ترنسمیترهای FMU90 و FMU95
• محدودیت کاربرد:
  برای استفاده در سیستم اسکنر مزارع مخازن (Tank Farms)، از مدل FMU95 استفاده شود.

جمع‌بندی

سنسور التراسونیک Prosonic FDU92 یکی از تجهیزات پیشرفته در اندازه‌گیری دقیق سطح و دبی سیالات و جامدات است که با قابلیت نصب مجزا از ترنسمیتر، عملکردی پایدار در شرایط محیطی سخت ارائه می‌دهد. این سنسور با دقت بالا، مقاومت شیمیایی فوق‌العاده، ساختار خودتمیزشونده و پشتیبانی از پروتکل‌های ارتباطی صنعتی مانند HART و PROFIBUS، انتخابی ایده‌آل برای صنایع مختلف به شمار می‌رود. آدرین صنعت به‌عنوان تأمین‌کننده و تولیدکننده تخصصی تجهیزات ابزار دقیق از برند اصلی، این مدل را با کیفیت تضمین‌شده و همراه با خدمات فنی کامل در اختیار مشتریان گرامی قرار می‌دهد.
