سروو درایو میتسوبیشی MR-J2S-40A

برند:

مشخصات فنی:

  • توان خروجی: 400 وات
  • ولتاژ ورودی: 200–230 ولت AC (تک‌فاز/سه‌فاز)
  • بازخورد: انکدر 17 بیتی (131072 پالس/دور)
  • حالت‌های کنترل: موقعیت، سرعت، گشتاور
  • ترمز دینامیک: داخلی
  • قابلیت Auto Tuning برای تنظیم خودکار

ضمانت کیفیت کالا

ضمانت اصالت کالا

ارسال به سراسر کشور

پشتیبانی پاسخگو

معرفی و اطلاعات کلی

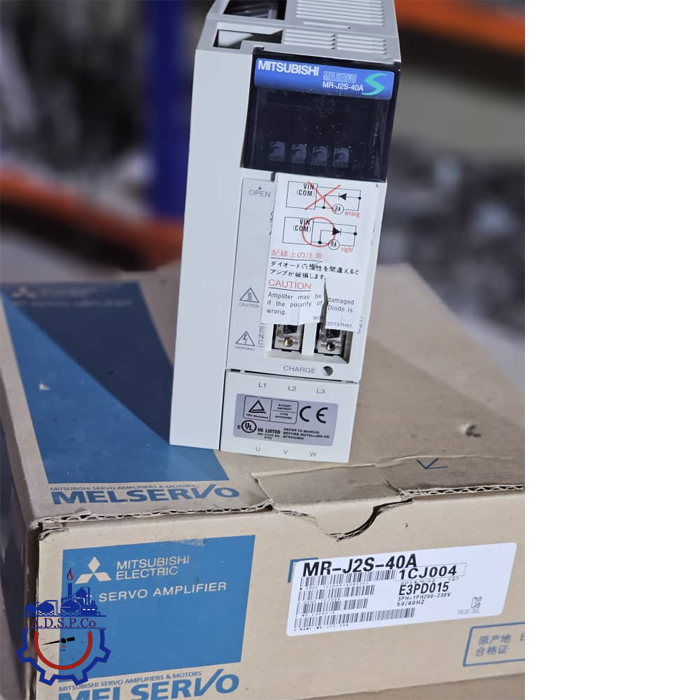

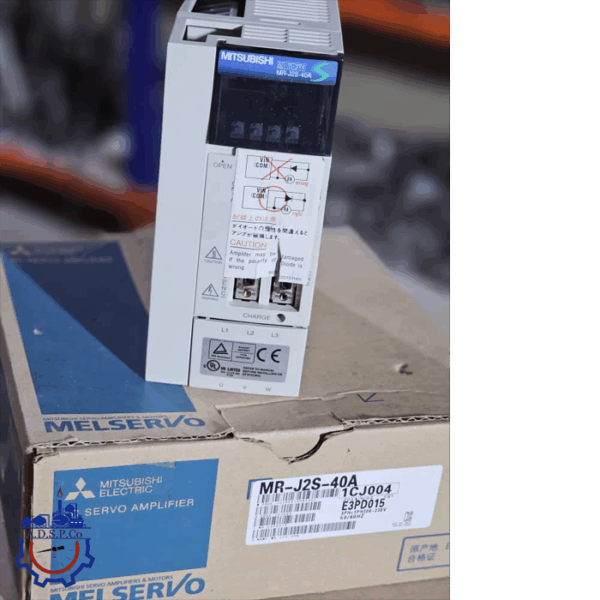

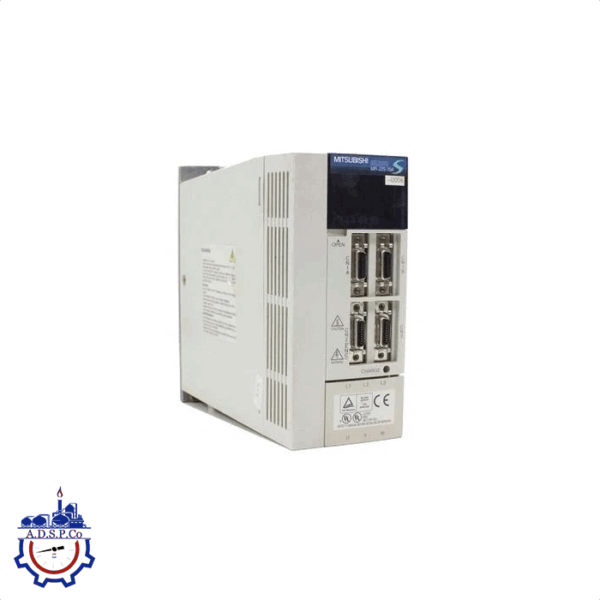

سروو درایو AC میتسوبیشی مدل MR-J2S-40A

تقویت‌کننده سروو با رابط همه‌منظوره برای شناخت ظاهری و جایگاه آن در تابلوهای کنترل.



سروو درایو Mitsubishi MR-J2S-40A یکی از درایوهای سری MELSERVO-J2S شرکت میتسوبیشی است که برای کنترل دقیق سروو موتورهای AC طراحی شده است.

این تجهیز یک سروو آمپلی‌فایر (Servo Amplifier) با توان نامی 400 وات است که قابلیت کار با ورودی تک‌فاز یا سه‌فاز 200 تا 230 ولت AC را دارد. درایو وظیفه دارد فرمان‌های کنترلی موقعیت، سرعت یا گشتاور را از کنترلر بالادستی (مثلاً PLC یا CNC) دریافت کرده و آن‌ها را به شکل سیگنال‌های مناسب برای سروو موتور اجرا کند.
این مدل دارای انکدر با رزولوشن 17 بیتی (131072 پالس بر دور) است که دقت و پاسخ‌دهی بالایی در کنترل موقعیت و سرعت فراهم می‌کند. همچنین مجهز به ترمز دینامیکی داخلی، کنترل PWM سینوسی و قابلیت Auto Tuning برای تنظیم خودکار پارامترها است.

مشخصات فنی و ویژگی‌ها

سروو درایو MR-J2S-40A از سری MELSERVO J2S شرکت Mitsubishi Electric (یا به اختصار MR-J2S) است. ویژگی‌های کلیدی آن عبارتند از:

  • توان خروجی نامی: 400 وات (0.4 کیلووات)
  • ولتاژ تغذیه: 200–230 VAC، قابل استفاده با ورودی تک‌فاز یا سه‌فاز
  • کنترل داخلی دینامیک بریک (Dynamic Brake) و خنک‌کاری طبیعی
  • روش کنترل: PWM سینوسی (Sine-wave PWM) همراه با کنترل جریان (current control)، در دو حالت کنترل سرعت و گشتاور
  • بازخورد انکدر: رزولوشن 17 بیتی (131072 پالس بر دور)
  • دمای محیط کار: 0 تا 55 درجه سانتی‌گراد
  • توانایی پاسخ‌دهی بالا: کنترل دقیق موقعیت، سرعت و گشتاور با پاسخ سریع (autotuning نیز موجود است)

کاربردها و توانایی‌های کنترل

این درایو برای کاربردهای صنعتی طراحی شده که نیاز به کنترل بسیار دقیق و پاسخ‌گویی سریع دارند. توانایی کنترل گشتاور و سرعت، همراه با دقت بالا در موقعیت‌یابی، آن را برای ماشین‌آلات CNC، رباتیک، سیستم‌های اتوماسیون پیشرفته و دیگر موارد مشابه گزینه‌ای مناسب می‌سازد. همچنین عملکرد autotuning این درایو به تطبیق سریع با شرایط مختلف کمک می‌کند.

نکات ایمنی و نصب

طبق دفترچه راهنمای رسمی Mitsubishi:

  • قبل از انجام هرگونه اتصالات، باید صبر کرد تا لامپ شارژ خاموش شود و ولتاژ بین P و N بررسی گردد تا از خطر برق‌گرفتگی جلوگیری شود.
  • نصب باید بر روی مواد غیرقابل اشتعال انجام شود و از استفاده از کنتاکتور مغناطیسی بین منبع تغذیه و درایو اطمینان حاصل گردد.
  • سیم‌کشی به درستی و با توجه به فازها (U,V,W)، زمین (PE) و اتصالات بازخورد (encoder) انجام شود. همچنین استفاده نکردن از فیلتراسیون بین موتور و درایو و عدم اعمال ولتاژ نادرست بسیار مهم است.
  • توصیه می‌شود نمای جلویی درایو در حین برق‌دار بودن باز نشود و کابل‌ها سالم، بدون کشیدگی یا فشار باشند.

کاربردها

کاربرد اصلی این درایو در سیستم‌هایی است که نیاز به حرکت بسیار دقیق، سرعت بالا و تکرارپذیری دارند. برخی از مهم‌ترین موارد استفاده عبارتند از:

  • ماشین‌آلات CNC (تراش، فرز، برش لیزری)
  • رباتیک صنعتی (بازوهای رباتیک، خطوط مونتاژ خودکار)
  • سیستم‌های بسته‌بندی و پرکن (Packaging & Filling Machines)
  • ماشین‌های چاپ و نساجی (کنترل دقیق سرعت و کشش)
  • تجهیزات جابجایی و انتقال مواد (Conveyor Systems)
  • اتوماسیون خطوط تولید که نیاز به کنترل دقیق موقعیت و گشتاور دارند

جمع بندی

MR-J2S-40A یک سروو درایو 400 واتی با دقت بالا و قابلیت کنترل سرعت، موقعیت و گشتاور است که در صنایع CNC، رباتیک و اتوماسیون صنعتی برای دستیابی به حرکت دقیق و پایدار استفاده می‌شود.
