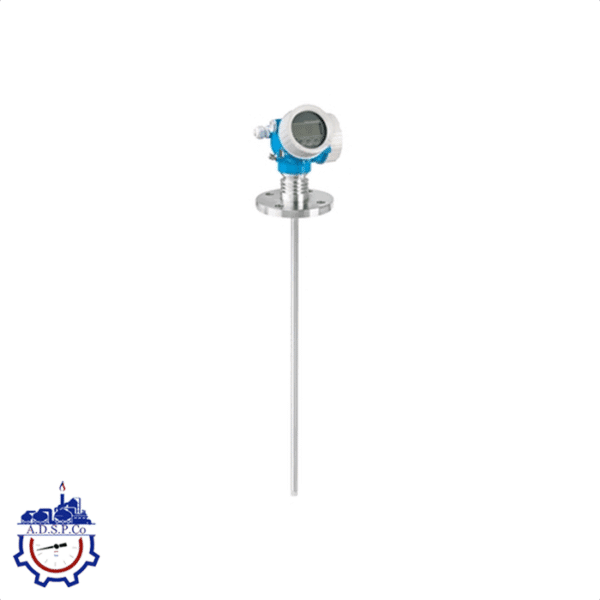

ترانسمیتر سطح Levelflex FMP52

ترانسمیتر سطح Levelflex FMP52

اندازه‌گیری راداری هدایت‌شده (Guided Radar) به روش Time-of-Flight – مدل Levelflex FMP52

Levelflex FMP52 یک ترانسمیتر سطح با فناوری رادار هدایت‌شده (Guided Radar) است که برای اندازه‌گیری مداوم سطح مایعات، دوغاب و خمیر در شرایط فرآیندی سخت طراحی شده است. این دستگاه با پروب پوشش‌دار مقاوم در برابر مواد خورنده، دقت و پایداری بسیار بالایی را در محیط‌های شیمیایی فراهم می‌کند.

اندازه‌گیری راداری هدایت‌شده یک روش پیشرفته برای سنجش سطح مواد در مخازن است. این فناوری با ارسال سیگنال‌های راداری از طریق یک میله یا کابل (پروب) کار می‌کند که سیگنال‌ها پس از برخورد با سطح ماده، بازتاب می‌یابند و توسط دستگاه دریافت می‌شوند. این روش دقیق، قابل اعتماد و مناسب برای شرایط فرآیندی دشوار است.

مدت زمان پرواز (Time-of-Flight)

در این روش، زمان رفت‌وبرگشت سیگنال راداری بین پروب و سطح ماده اندازه‌گیری می‌شود. این زمان، که به آن Time-of-Flight گفته می‌شود، مبنای محاسبه فاصله و در نتیجه سطح ماده در مخزن است.

Levelflex FMP52 یکی از مدل‌های ابزار دقیق شرکت اندرس+هاوزر (Endress+Hauser) است که برای اندازه‌گیری سطح با استفاده از فناوری راداری هدایت‌شده طراحی شده است. این دستگاه دارای پروب با روکش PTFE بوده و به‌ویژه برای سیالات خورنده یا بهداشتی مناسب است. عملکرد پایدار، دقت بالا و مقاومت در برابر شرایط سخت از ویژگی‌های اصلی این مدل هستند.

زمینه کاربرد Levelflex FMP52

Levelflex FMP52 ابزاری دقیق برای اندازه‌گیری سطح مایعات خورنده و تهاجمی است که از پروب میله‌ای با پوشش کامل PFA و مقاوم در برابر مواد شیمیایی استفاده می‌کند. تمام اجزای در تماس با سیال از مواد مورد تأیید FDA ساخته شده‌اند، که آن را برای صنایع حساس مانند صنایع غذایی، دارویی و شیمیایی مناسب می‌سازد.

این تجهیز با بهره‌گیری از فناوری رادار هدایت‌شده (Guided Radar) عملکردی بسیار پایدار حتی در شرایط سطح متحرک یا ناپایدار ارائه می‌دهد. Levelflex FMP52 نه‌تنها برای اندازه‌گیری پیوسته سطح مایعات، خمیرها (پِیست‌ها) و دوغاب‌ها کاربرد دارد، بلکه برای سنجش مرز بین دو سیال (Interface Measurement) نیز استفاده می‌شود.
تغییر نوع ماده، نوسانات دما، گازهای پوششی یا بخار تأثیری بر دقت عملکرد این دستگاه ندارند.

مشخصات فنی

• نوع پروب: میله‌ای (Rod) یا کابلی (Rope)
• اتصالات فرآیندی: فلنج یا اتصالات بهداشتی مانند Tri-Clamp و DIN 11851
• محدوده دمایی: از °C 50- تا °C 200+ (°F 58- تا °F 392+)
• محدوده فشاری: از 1- تا 40+ بار (psi 14.5- تا psi 580)
• بیشترین برد اندازه‌گیری:
  پروب میله‌ای: تا ۴ متر
  پروب کابلی: تا ۴۵ متر
• دقت اندازه‌گیری: پروب میله‌ای ±2 میلی‌متر

گواهینامه‌ها و تأییدیه‌ها

• گواهی‌های بین‌المللی ضد انفجار
• تأییدیه پیشگیری از سرریز (WHG)
• گواهی‌های بهداشتی (Hygienic)
• گواهی ایمنی عملکرد (SIL تا سطح 3)
• گواهی دریایی (Marine)
• پروتکل خطی‌سازی ۵ نقطه‌ای (5-Point Linearity)

مزایا

• اندازه‌گیری دقیق و پایدار حتی در شرایط متغیر فرآیند یا تغییر محصول
• مدیریت داده HistoROM برای راه‌اندازی سریع، تعمیر و نگهداری آسان و تشخیص خطا
• ارزیابی چند پژواک (Multi-Echo Tracking) برای بالاترین سطح اطمینان در اندازه‌گیری
• توسعه سخت‌افزار و نرم‌افزار بر اساس استاندارد IEC 61508 تا سطح SIL3
• بهره‌گیری از فناوری Heartbeat برای پایش مداوم وضعیت تجهیز در طول چرخه عمر و کاهش هزینه‌های عملیاتی
• قابلیت یکپارچه‌سازی کامل با سیستم‌های کنترل و مدیریت دارایی‌ها
• رابط کاربری ساده و منو محور برای کاربری در محل یا از راه دور
• آسان‌ترین تست تأیید عملکرد SIL و WHG در جهان، که موجب صرفه‌جویی در زمان و هزینه می‌شود

گزینه‌های قابل انتخاب

• حسگر با کابل ۳ متری (Remote Sensor)
• عبور گازبند از محل نصب (Gas-tight Feedthrough)
• پیکربندی و بهره‌برداری از راه دور از طریق اپلیکیشن SmartBlue

محدودیت‌های کاربردی

• بسته به نوع سیال و ثابت دی‌الکتریک (DK)
• مناسب برای انواع کاربردهای صنعتی، حتی در محیط‌های دشوار فرآیندی

جمع‌بندی

دستگاه FMP52 با قابلیت عملکرد دقیق در مایعات خورنده، سطوح متحرک و محیط‌های با بخار یا گاز، انتخابی مطمئن برای صنایع شیمیایی، دارویی و غذایی است. این محصول با تأییدیه‌های بین‌المللی و طراحی بهداشتی، توسط شرکت آدرین صنعت ابزار دقیق پارس به بازار ایران عرضه می‌شود که تأمین‌کننده تخصصی تجهیزات ابزار دقیق از برندهای معتبر جهانی است.
