اوریفیس پلیت (Orifice Plate)
دسته: فلومتر اوریفیس پلیت
برند:
مشخصات فنی:
- جنس: فولاد ضد زنگ (استیل) یا آلیاژهای فولادی مقاوم
- شکل: صفحه گرد با سوراخ مرکزی
- اندازه سوراخ: متناسب با ویژگی‌های سیال (ویسکوزیته، دانسیته، دما، فشار)
- دامنه عملکرد: مناسب برای فشارهای بالا و دماهای متغیر
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی

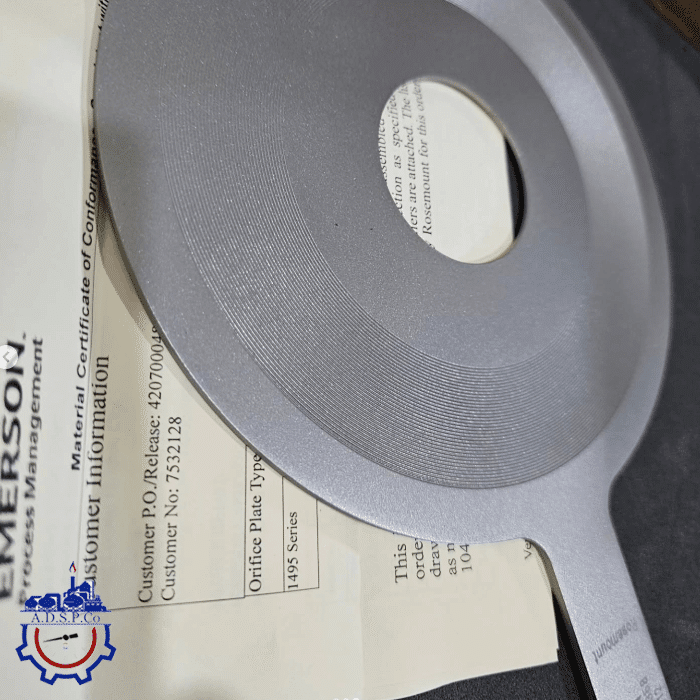

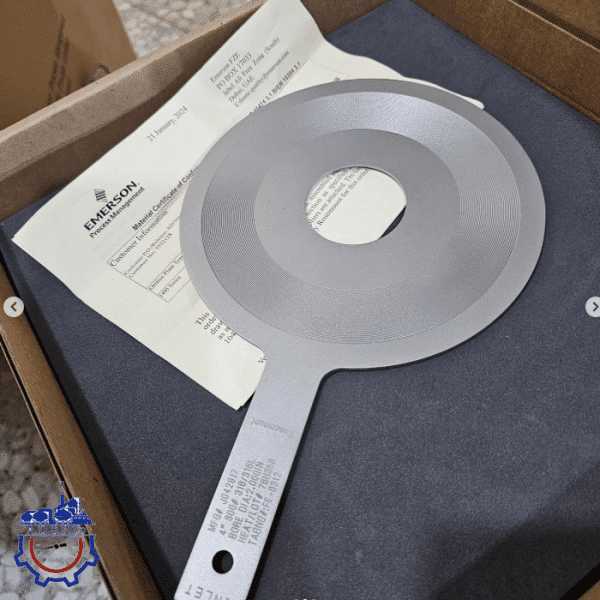

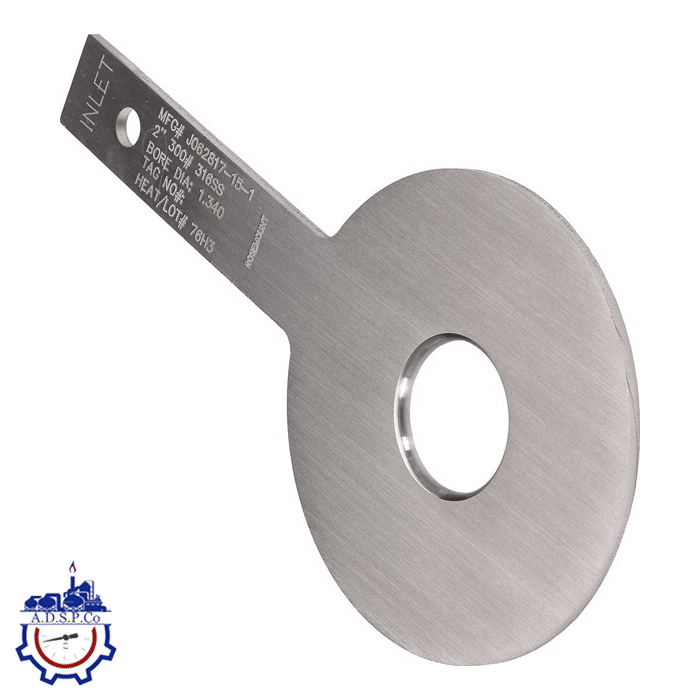

اوریفیس پلیت (Orifice Plate)
اوریفیس پلیت یک نوع فلو المنت است که برای اندازه‌گیری دبی سیالات و ایجاد اختلاف فشار در لوله‌های جریان سیال استفاده می‌شود. این صفحه گرد معمولاً از جنس استیل یا سایر آلیاژهای فولادی ساخته می‌شود و بر اساس نیاز به اندازه‌گیری دقیق، سوراخ‌های خاصی در آن تعبیه می‌شود. اندازه و شکل این سوراخ‌ها بسته به ویژگی‌های سیال مانند ویسکوزیته، دانسیته، دمای کاری، فشار و دبی عبوری محاسبه می‌شود.
در این روش اندازه‌گیری فلو، سیال از طریق سوراخ اوریفیس پلیت عبور کرده و باعث ایجاد اختلاف فشار در دو سمت آن می‌شود. این اختلاف فشار سپس توسط یک دی‌پی ترنسمیتر (DP Transmitter) اندازه‌گیری شده و دبی عبوری محاسبه می‌گردد.
اوریفیس پلیت‌ها کاربردهای گسترده‌ای در صنایع مختلف دارند و به ویژه برای اندازه‌گیری دبی سیالاتی مانند هوا، بخار، آب و سیالات شیمیایی با ویسکوزیته پایین بسیار مناسب هستند. این سیستم اندازه‌گیری، به دلیل دقت بالا، سادگی در نصب و نگهداری، و قابلیت اطمینان، در بسیاری از صنایع نظیر نفت، گاز، پتروشیمی، و صنایع شیمیایی به طور گسترده‌ای مورد استفاده قرار می‌گیرد.
مشخصات فنی اوریفیس پلیت (Orifice Plate) عبارتند از:
- جنس: معمولاً از فولاد ضد زنگ (استیل) یا آلیاژهای فولادی مقاوم.
- شکل: صفحه گرد با سوراخ مرکزی.
- اندازه سوراخ: متناسب با ویژگی‌های سیال (ویسکوزیته، دانسیته، دما، فشار).
- روش اندازه‌گیری: ایجاد اختلاف فشار بین دو سمت صفحه و اندازه‌گیری توسط دی‌پی ترنسمیتر.
- کاربردها: اندازه‌گیری دبی سیالاتی مانند هوا، بخار، آب، و سیالات شیمیایی با ویسکوزیته پایین.
- دامنه عملکرد: مناسب برای فشارهای بالا و دماهای متغیر.
- مزایا: نصب ساده، نگهداری کم‌هزینه، و دقت بالا در اندازه‌گیری.
روش محاسبه: اضافه کردن اینکه نحوه محاسبه اندازه‌گیری دبی عبوری از طریق قانون برنولی یا معادلات خاص مانند معادله اوریفیس برای این نوع اندازه‌گیری‌ها صورت می‌گیرد، می‌تواند به دانش فنی مخاطبان کمک کند.
اوریفیس پلیت (Orifice Plate) یکی از ابزارهای پرکاربرد در اندازه‌گیری دبی سیالات است که برای ایجاد اختلاف فشار در جریان سیال به کار می‌رود. شرکت آدرین صنعت به عنوان یکی از تأمین‌کنندگان معتبر این تجهیزات، انواع اوریفیس پلیت‌ها را با مشخصات فنی متناسب با نیاز مشتریان در صنایع مختلف ارائه می‌دهد. این ابزار دقیق در صنایع نفت، گاز، پتروشیمی، و شیمیایی برای اندازه‌گیری دبی سیالاتی چون هوا، بخار، آب و سایر سیالات با ویسکوزیته پایین استفاده می‌شود.
کاربرد اوریفیس پلیت در صنایع فرآیندی و صنعتی
اوریفیس پلیت یکی از پرکاربردترین تجهیزات اندازه‌گیری جریان در سیستم‌های ابزار دقیق محسوب می‌شود. این تجهیز به‌عنوان یک المان اولیه (Primary Element) در روش اندازه‌گیری دبی اختلاف فشاری (Differential Pressure Flow Measurement) استفاده می‌شود و با ایجاد افت فشار کنترل‌شده در مسیر سیال، امکان محاسبه دقیق دبی عبوری را فراهم می‌کند.
- نفت، گاز و پتروشیمی: اندازه‌گیری جریان سیالات مانند نفت خام، گاز طبیعی و بخار در خطوط انتقال و واحدهای فرآیندی.
- آب و فاضلاب: کنترل جریان در خطوط ورودی و خروجی تصفیه‌خانه‌ها، مناسب برای سیالات دارای ذرات معلق.
- نیروگاه‌ها: اندازه‌گیری دقیق جریان بخار در بویلرها و سیستم‌های انرژی.
- غذایی، دارویی و شیمیایی: کنترل جریان مایعات تمیز در فرآیندهای حساس با استفاده از متریال‌های بهداشتی.
جمع‌بندی
اوریفیس پلیت به‌عنوان یکی از قابل‌اعتمادترین تجهیزات اندازه‌گیری جریان، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهی، غذایی و دارویی کاربرد دارد. این تجهیز با هزینه پایین، نگهداری آسان، عمر طولانی و امکان استفاده در شرایط سخت عملیاتی، جایگاه ویژه‌ای در سیستم‌های ابزار دقیق صنعتی دارد.
