اتصالات مخروطی و رزوه‌ای Sno-Trik

اتصالات مخروطی و رزوه‌ای فشار قوی Sno-Trik — نوع مستقیم (Straights)

اتصالات مخروطی و رزوه‌ای Sno-Trik از فولاد ضد زنگ 316 ساخته شده‌اند که به دلیل مقاومت بالا در برابر خوردگی و فشار، در کاربردهای صنعتی سنگین و سیستم‌های سیالات تحت فشار بالا استفاده می‌شوند. طراحی این اتصالات به گونه‌ای است که اتصالات مطمئن و نشتی‌گیر برای لوله‌کشی‌های دقیق ایجاد می‌کند.

نکات مهم در انتخاب

• اطمینان از تطابق اندازه و نوع اتصال با تجهیزات موجود
• توجه به فشار کاری سیستم و انتخاب مدل مناسب فشار تحمل
• استفاده از اتصالات با جنس مناسب برای جلوگیری از خوردگی و آسیب در محیط کاری

آدرین صنعت ابزار دقیق پارس، مرجع معتبر تامین اتصالات ابزار دقیق با کیفیت برتر و خدمات تخصصی کامل از معتبر جهانی مانند Swagelok و Parker می‌باشد.

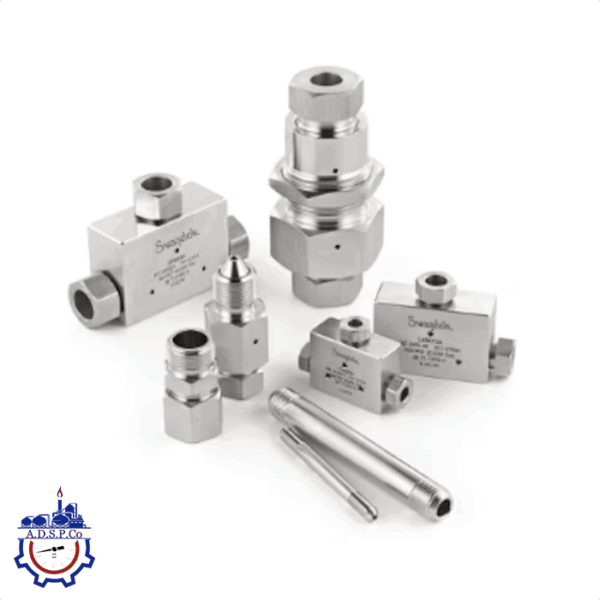

اتصالات مخروطی فشارقوی Sno-Trik – مناسب برای سیستم‌های صنعتی پیشرفته

Cone and Thread Fittings — High-Pressure Cone and Ferrule Fittings, Sno-Trik

اتصالات مخروطی و فرول فشارقوی سری Sno-Trik از برند معتبر Swagelok، برای کاربرد در محیط‌هایی با فشار بالا طراحی شده‌اند. این اتصالات با دقت بالا ماشین‌کاری شده و از جنس استنلس استیل 316 ساخته شده‌اند که مقاومت عالی در برابر خوردگی و عملکرد مطمئن در شرایط سخت صنعتی را تضمین می‌کنند.

این مجموعه در دو مدل اصلی اتصالات مستقیم (Straights) و اتصالات سه‌راهی (Tees) عرضه می‌شود و برای انتقال ایمن و دقیق سیالات تحت فشار بالا تا 60,000 psi مناسب هستند.

انواع اتصالات:

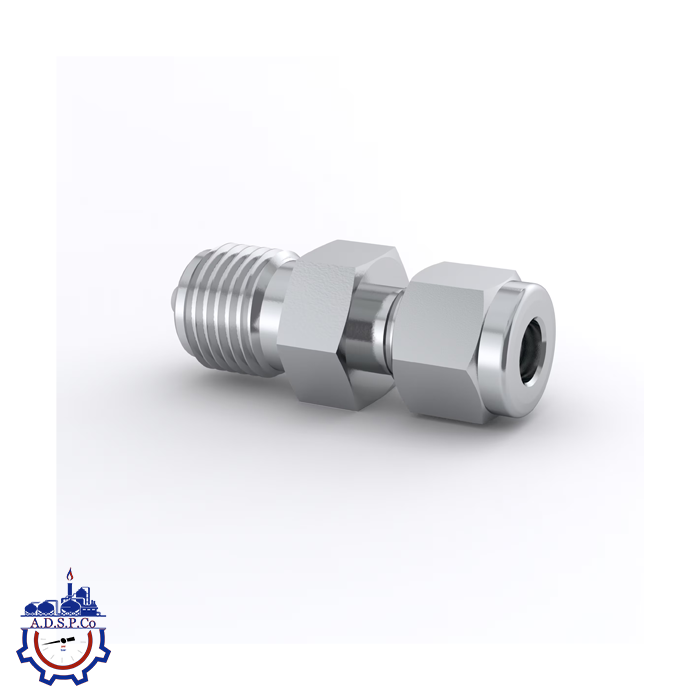

1. اتصالات مستقیم فشارقوی Sno-Trik (Straights)

Cone and Thread Fittings — High-Pressure Cone and Ferrule Fittings, Sno-Trik — Straights

اتصالات مستقیم سری Straights، با طراحی فشرده و مستحکم، گزینه‌ای ایده‌آل برای اتصال خطی در سیستم‌های لوله‌کشی فشارقوی هستند. این مدل‌ها دارای ترکیب‌های مختلفی از اتصالات نری NPT، تیوب فیتینگ Swagelok و استاب مخروطی هستند.

مشخصات فنی مدل‌های موجود:

1. کد محصول: SS-440-1-4

• جنس بدنه: استنلس استیل 316
• اتصال ۱: 1/4 اینچ
• نوع اتصال ۱: Swagelok Tube Fitting
• اتصال ۲: 1/4 اینچ
• نوع اتصال ۲: Male NPT

2. کد محصول: SS-44M-A-200

• جنس بدنه: استنلس استیل 316
• اتصال ۱: 9/16-18 اینچ
• نوع اتصال ۱: High-Pressure Male Thread
• اتصال ۲: 1/8 اینچ
• نوع اتصال ۲: Swagelok Tube Fitting

3. کد محصول: SS-44M-A-441

• جنس بدنه: استنلس استیل 316
• اتصال ۱: 9/16-18 اینچ
• نوع اتصال ۱: High-Pressure Male Thread
• اتصال ۲: 1/4 اینچ
• نوع اتصال ۲: Coned Tube Stub

4. کد محصول: SS-44M-A-400

• جنس بدنه: استنلس استیل 316
• اتصال ۱: 9/16-18 اینچ
• نوع اتصال ۱: High-Pressure Male Thread
• اتصال ۲: 1/4 اینچ
• نوع اتصال ۲: Swagelok Tube Fitting

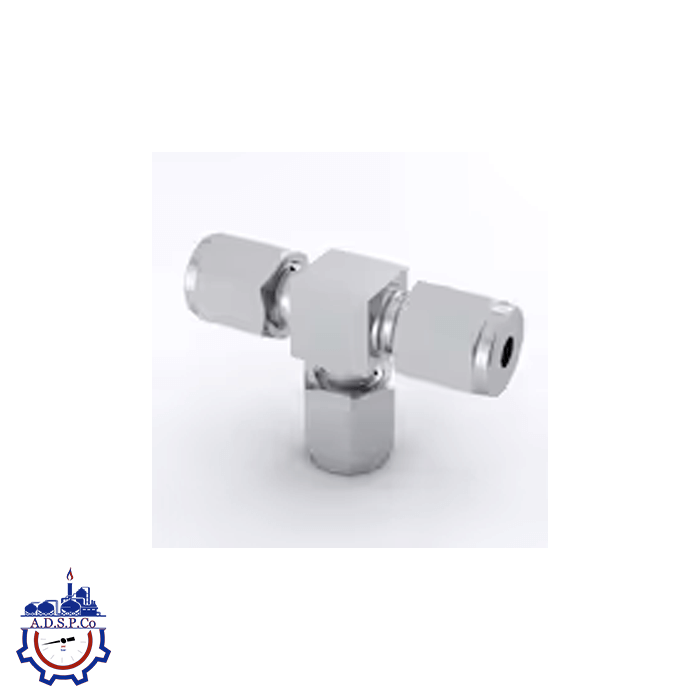

2. اتصالات سه‌راهی فشارقوی Sno-Trik (Tees)

Cone and Thread Fittings — High-Pressure Cone and Ferrule Fittings, Sno-Trik — Tees

اتصالات سه‌راهی (Tees) در سری Sno-Trik برای انشعاب سیالات در سیستم‌های لوله‌کشی فشار بالا طراحی شده‌اند. این مدل‌ها قابلیت تحمل فشار بالا را داشته و از سازگاری کامل با تیوب فیتینگ‌های فشارقوی Swagelok برخوردارند.

مشخصات فنی:

• کد محصول: SS-440-3
• جنس بدنه: استنلس استیل 316
• اتصال ۱: 1/4 اینچ
• نوع اتصال ۱: Swagelok Tube Fitting
• اتصال ۲: 1/4 اینچ
• نوع اتصال ۲: Swagelok Tube Fitting

برای دریافت مشاوره تخصصی یا سفارش این اتصالات، با شرکت آدرین صنعت ابزار دقیق پارس تماس بگیرید.

جمع‌بندی:
