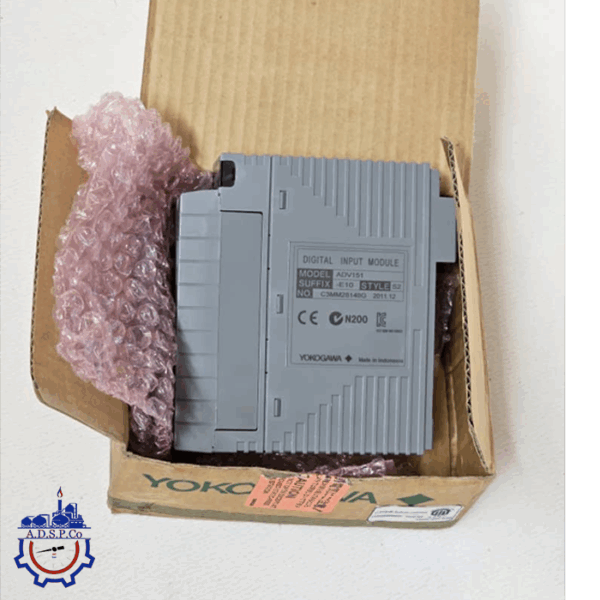

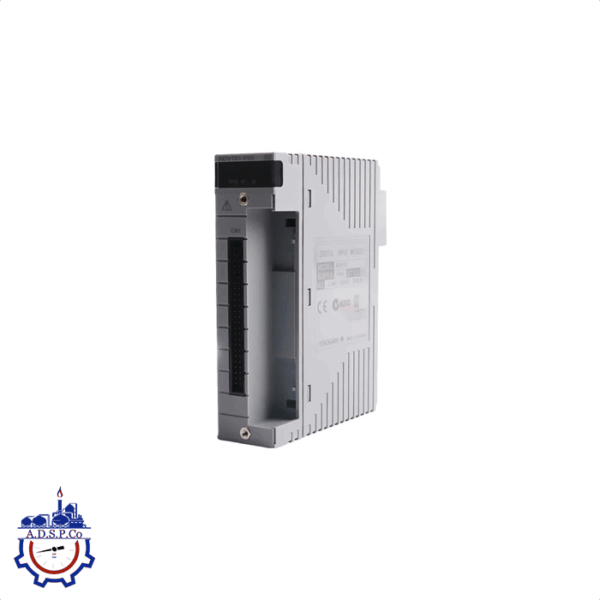

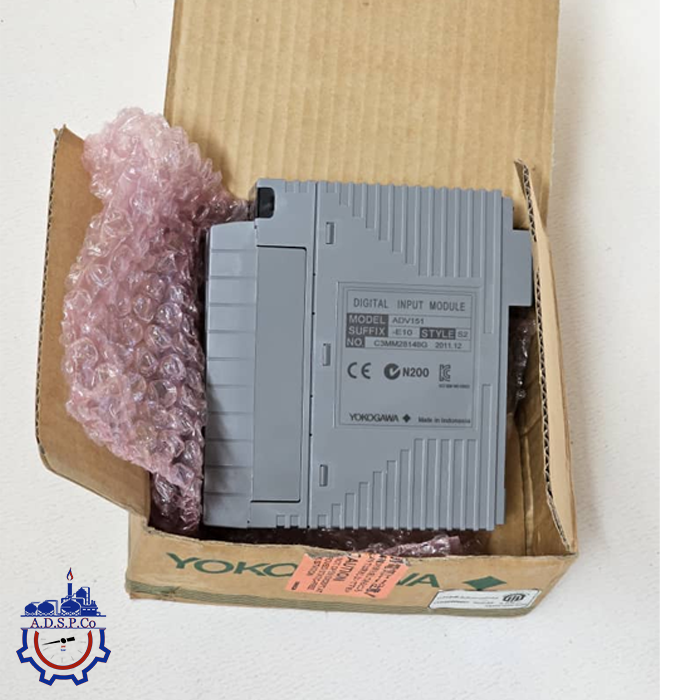

ماژول ورودی دیجیتال ADV151 – E10
دسته: سایر محصولات
برند: Yokogawa
مشخصات فنی:
- تعداد کانال‌ها: ۳۲ ورودی دیجیتال
- ولتاژ ورودی: ۲۴ ولت DC
- ولتاژ ورودی ON: ۱۸ تا ۲۶.۴ ولت DC
- زمان پاسخ: ۸ میلی‌ثانیه یا کمتر
- مصرف جریان: ۵۰۰ میلی‌آمپر (۵ ولت DC)
- تحمل ولتاژ: ۲ کیلوولت AC
ضمانت کیفیت کالا
ضمانت اصالت کالا
ارسال به سراسر کشور
پشتیبانی پاسخگو
معرفی و اطلاعات کلی
ماژول ورودی/خروجی دیجیتال ADV151 (برای FIO) – SUFFIX: E10
شرکت یوکوگاوا الکتریک
ماژول ورودی دیجیتال ADV151-E10 از شرکت یوکوگاوا الکتریک، یک ماژول ۳۲ کاناله با ولتاژ ورودی ۲۴ ولت DC است که برای استفاده در سیستم‌های کنترل توزیع‌شده (DCS) مانند CENTUM CS و CENTUM VP طراحی شده است.
مشخصات فنی ADV151-E10
- تعداد کانال‌ها: ۳۲ ورودی دیجیتال
- ولتاژ ورودی نامی: ۲۴ ولت DC (sink/source)
- ولتاژ ورودی ON: ۱۸ تا ۲۶.۴ ولت DC
- ولتاژ ورودی OFF: ۵.۰ ولت DC یا کمتر
- جریان ورودی (در ولتاژ نامی): ۴.۱ میلی‌آمپر ±۲۰٪ برای هر کانال
- حداکثر ولتاژ ورودی مجاز: ۳۰.۰ ولت DC
- ولتاژ تحمل (Withstanding Voltage):
- بین سیگنال ورودی و سیستم: ۲ کیلوولت AC، به مدت ۱ دقیقه
- بین کانال‌های مشترک: ۵۰۰ ولت AC، به مدت ۱ دقیقه (مشترک هر ۱۶ کانال)
- زمان پاسخ ورودی: ۸ میلی‌ثانیه یا کمتر (برای ورودی وضعیت)
- حداکثر مصرف جریان: ۵۰۰ میلی‌آمپر (۵ ولت DC)
- وزن: تقریباً ۰.۳ کیلوگرم
- اتصال خارجی: ترمینال فشاری، کابل اختصاصی (AKB331)، کابل کانکتور MIL
- ویژگی‌های عملکردی:
- ورودی وضعیت (ON/OFF)
- ورودی دکمه فشاری (Pushbutton)
- ورودی SOE (Sequence of Events) برای ثبت زمان‌بندی دقیق رویدادها
نکات مهم
- ماژول ADV151-E10 برای نصب در واحدهای ER Bus Node (مانند ANR10S/D) مناسب نیست.
- تمامی سیگنال‌های ورودی ولتاژ (۲۴ ولت DC) باید دارای قطبیت یکسان باشند.
- ماژول‌های ADV151، ADV157 و ADV161 در هر ۱۶ کانال مشترک هستند؛ بنابراین، تمامی سیگنال‌های ورودی باید در یک گروه مشترک قرار گیرند.
کاربردها
این ماژول به‌ویژه در محیط‌های صنعتی با شرایط سخت مانند نیروگاه‌ها، پالایشگاه‌ها و خطوط تولید استفاده می‌شود. ویژگی‌هایی مانند ایزولاسیون گالوانیک، قابلیت اطمینان بالا و پشتیبانی از پیکربندی‌های افزونگی (Redundancy) آن را برای کاربردهای حیاتی مناسب می‌سازد.
جمع بندی
ماژول ورودی/خروجی دیجیتال ADV151 E10 از یوکوگاوا، انتخابی ایده‌آل برای استفاده در سیستم‌های صنعتی و کنترل توزیع‌شده است. این ماژول قابلیت تحمل ولتاژ بالا و ایزولاسیون گالوانیک را داراست. طراحی کاربرپسند آن، با پشتیبانی از ورودی‌های ON/OFF و ثبت زمان‌بندی دقیق رویدادها، آن را به ابزاری کارآمد برای کنترل و نظارت بر فرآیندهای صنعتی تبدیل کرده است.
در صورت نیاز به اطلاعات بیشتر در خصوص مدل‌های مشابه یا راهنمایی برای انتخاب بهترین ماژول مناسب برای سیستم خود، تیم کارشناسی ما در RIACO (آدرین صنعت) آماده است تا شما را در این زمینه یاری کند. RIACO، فروشگاه اینترنتی پیشرو در ارائه تجهیزات ابزار دقیق و صنعتی با کیفیت بالا و قیمت‌های رقابتی، به ارائه بهترین محصولات و خدمات به مشتریان خود در سراسر ایران متعهد است.
