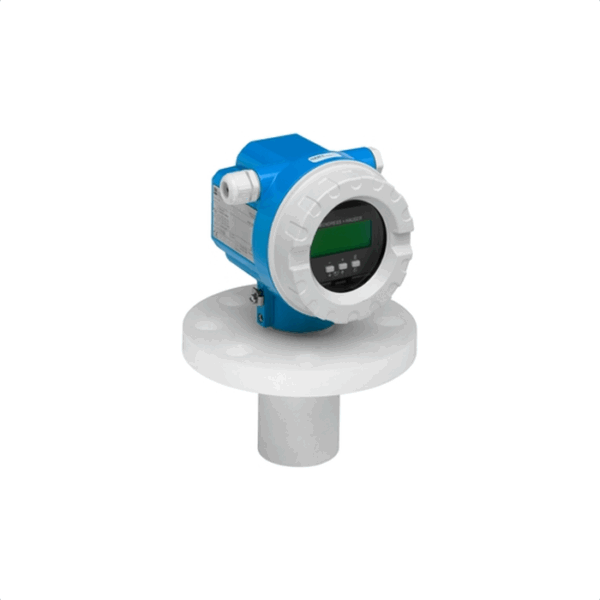

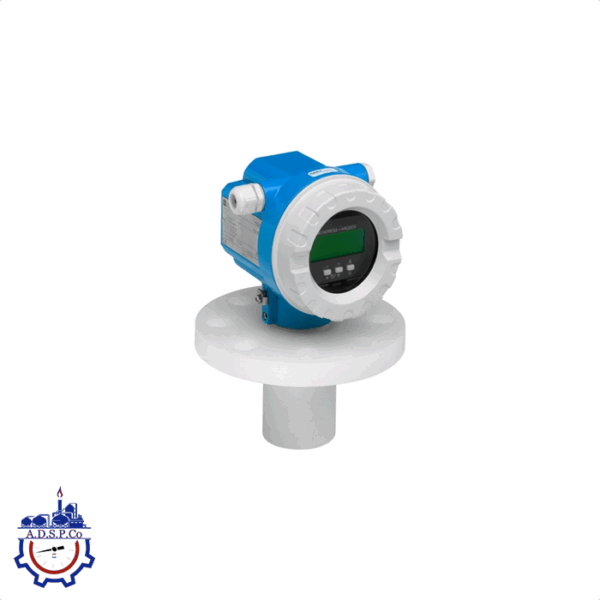

سنسور اولتراسونیک Prosonic FMU42

سنسور اولتراسونیک Prosonic FMU42

دستگاهی اقتصادی و مقرون‌به‌صرفه برای اندازه‌گیری دقیق سطح در مایعات و جامدات فله‌ای تا ارتفاع ۱۰ متر

Prosonic FMU42 یک دستگاه مقرون‌به‌صرفه برای اندازه‌گیری سطح مایعات و مواد جامد فله‌ای است که با استفاده از فناوری اولتراسونیک تایم آو فلایت (Time-of-Flight) عمل می‌کند. این تجهیز برای اندازه‌گیری‌های دقیق تا برد ۱۰ متر طراحی شده و راهکاری اقتصادی برای کاربردهای صنعتی پیشرفته به شمار می‌رود.

محدوده کاربرد

اندازه‌گیری اولتراسونیک – تکنولوژی Time-of-Flight

مدل: Prosonic FMU42

برای اندازه‌گیری سطح به‌صورت غیرتماسی در مایعات، خمیرها، مواد جامد دانه‌درشت و همچنین اندازه‌گیری جریان در کانال‌های باز یا سرریزها (weirs) طراحی شده است. این دستگاه در انواع مخازن ذخیره، میکسرها، دپوهای مواد فله‌ای، و نوار نقاله‌ها قابل استفاده است.

فرستنده کامپکت دو سیمه یا چهار سیمه، امکان اندازه‌گیری پیوسته و دقیق را فراهم می‌کند. نمایشگر محلی دستگاه می‌تواند منحنی بازتاب (Envelope Curve) را نشان دهد که تشخیص عملکرد و عیب‌یابی را ساده‌تر می‌سازد.

همچنین این تجهیز دارای تابع خطی‌سازی تا ۳۲ نقطه است که امکان تبدیل مقدار اندازه‌گیری‌شده به واحدهای مختلف طول، حجم یا دبی را فراهم می‌کند.

مشخصات عملیاتی:

• اتصال فرآیندی: فلنجی
• دمای کاری: ۴۰- تا ۸۰+ درجه سانتی‌گراد (۴۰- تا ۱۷۶+ درجه فارنهایت)
• فشار کاری: 0.7 تا 2.5 بار (معادل 10 تا 36 psi)
• برد اندازه‌گیری:
  • مایعات: تا 10 متر (33 فوت)
  • جامدات: تا 5 متر (16 فوت)
• فاصله کور (Blocking Distance): 0.4 متر (1.3 فوت) برای مایعات و جامدات
• دارای گواهی‌های بین‌المللی ضد انفجار

مزایا:

• اندازه‌گیری قابل اعتماد به‌صورت غیرتماسی
• راه‌اندازی سریع و آسان از طریق منوی کاربرپسند با نمایشگر چهار خطی متنی (قابل انتخاب به ۷ زبان)
• نمایش منحنی بازتاب (Envelope Curve) روی نمایشگر محلی برای تشخیص ساده و دقیق مشکلات
• سنسور کاملاً آب‌بندی‌شده (Hermetically Sealed) و پرشده با رزین، مقاوم در برابر نفوذ رطوبت
• سنسور مقاوم در برابر مواد شیمیایی ساخته‌شده از جنس PVDF
• کالیبراسیون بدون نیاز به پر یا خالی کردن مخزن
• سنسور دمای داخلی برای اصلاح خودکار سرعت صوت وابسته به دما

مشخصات فنی دستگاه Prosonic FMU42

• اصل اندازه‌گیری: اولتراسونیک (Ultrasonic)
• کاربرد: فرستنده اولتراسونیک کامپکت برای اندازه‌گیری سطح
• دقت اندازه‌گیری: ±۴ میلی‌متر یا ±۰٫۲٪ از محدوده اندازه‌گیری تنظیم‌شده
• ارتباط و تغذیه: دوسیمه با پروتکل HART (4 تا 20 میلی‌آمپر)
• دمای محیط: -۴۰ تا +۸۰ درجه سانتی‌گراد
• دمای فرآیند: -۴۰ تا +۸۰ درجه سانتی‌گراد
• فشار کاری: 0.7 تا 2.5 بار مطلق (10 تا 36 psi)
• قطعات در تماس با سیال: ساخته‌شده از PVDF (مقاوم در برابر مواد شیمیایی)
• اتصال فرآیند:
  • فلنج DN80 / ASME 3″ / JIS 10K 80
  • فلنج DN100 / ASME 4″ / JIS 10K 100
  • پایه نصب (Mounting Bracket)
• فاصله کور (Blocking Distance): 0.4 متر (1.3 فوت)
• حداکثر فاصله اندازه‌گیری:
  • مایعات: ۱۰ متر (۳۳ فوت)
  • جامدات: ۵ متر (۱۶ فوت)
• گواهی‌ها و تأییدیه‌ها: ATEX، FM، CSA، IEC، INMETRO، NEPSI
• محدودیت‌های کاربردی:
  • در محیط‌های دارای کف یا تلاطم بالا: پیشنهاد می‌شود از مدل FMU44 یا FDU92 استفاده شود
  • در موارد با سرعت پر و تخلیه زیاد: استفاده از ترکیب FMU90 + FDU9x توصیه می‌شود
  • برای تشخیص سطح حدی: FMU90 + FDU9x کاربردی است

جمع‌بندی

سنسور اولتراسونیک Prosonic FMU42 یک سنسور دقیق و مقرون‌به‌صرفه برای اندازه‌گیری سطح مایعات، خمیرها و جامدات دانه‌درشت و ریز است. طراحی کامپکت، مقاومت بالا در برابر مواد شیمیایی، و قابلیت نصب در مخازن ذخیره، نوار نقاله‌ها و سیلوها، این دستگاه را به گزینه‌ای ایده‌آل برای صنایع مختلف تبدیل کرده است. پشتیبانی از پروتکل HART و نمایشگر محلی، امکان راه‌اندازی و عیب‌یابی سریع را فراهم می‌کند.

شرکت آدرین صنعت ابزار دقیق پارس به‌عنوان تأمین‌کننده و توزیع‌کننده مستقیم تجهیزات ابزاردقیق برندهای معتبر جهانی، انواع سنسور سطح اولتراسونیک را با ضمانت اصالت کالا و خدمات فنی ارائه می‌دهد. برای استعلام قیمت و مشاوره خرید با کارشناسان ما تماس بگیرید.
