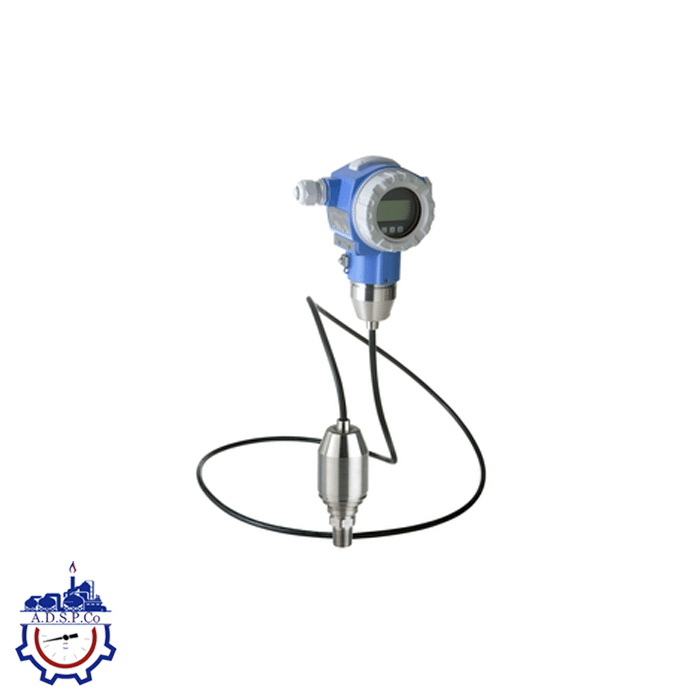

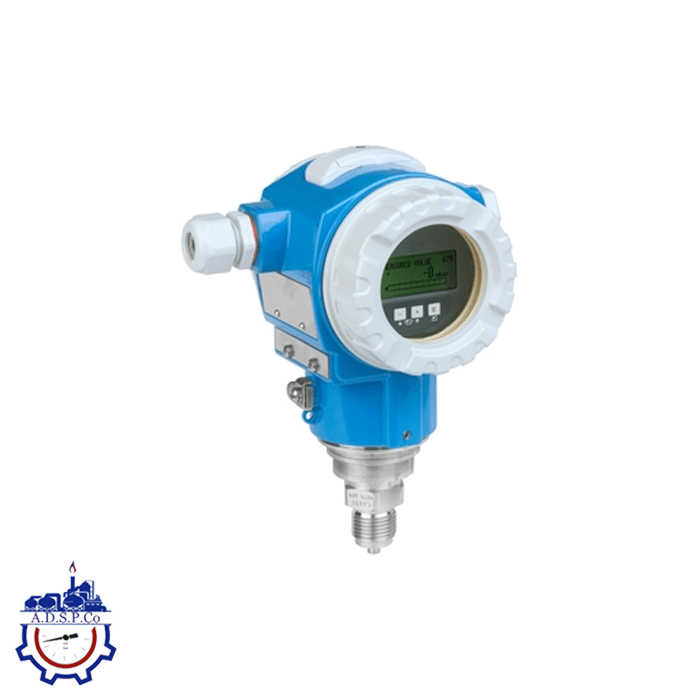

ترانسمیتر فشار Cerabar PMP71

ترنسمیتر دیجیتال با سنسور فلزی جوش‌خورده، مناسب برای اندازه‌گیری فشار در گازها، بخار یا مایعات.

ترانسمیتر فشار Cerabar PMP71 یک تجهیز دیجیتال پیشرفته برای اندازه‌گیری فشار مطلق و گیج در فرآیندهای صنعتی است. این ترانسمیتر با بهره‌گیری از سنسور پیزورزیستیو و دیافراگم فلزی جوش‌خورده، توانایی اندازه‌گیری دقیق فشار در گازها، مایعات و بخار را تا 700 بار دارد. طراحی مدولار، پایداری بلندمدت و دقت بالا (تا 0.025%) این محصول را به انتخابی ایده‌آل برای صنایع نفت، گاز، پتروشیمی، نیروگاه و آب و فاضلاب تبدیل کرده است.

زمینه کاربرد

ترانسمیتر فشار دیجیتال Cerabar PMP71 با دیافراگم فلزی، معمولاً در فرآیندهای صنعتی برای اندازه‌گیری فشار، سطح، حجم یا جرم در مایعات و گازها استفاده می‌شود. این مدل برای کاربردهای فشار بالا تا ۷۰۰ بار طراحی شده و امکان راه‌اندازی سریع با تنظیم آزادانه بازه اندازه‌گیری بدون نیاز به تعیین مقدار فشار را فراهم می‌سازد. PMP71 بر اساس استاندارد IEC 61508 برای استفاده در سیستم‌های ایمنی SIL2/3 طراحی شده و دارای گواهی MID جهت استفاده در کاربردهای تحویل رسمی (custody transfer) نیز می‌باشد.

• بدنه دو محفظه‌ای از جنس آلومینیوم یا فولاد ضدزنگ (316L)
• اتصالات فرآیندی: رزوه‌ای و فلنجی
• دمای فرآیند: از ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
• محدوده اندازه‌گیری: از ۱- تا ۷۰۰ بار
• دقت اندازه‌گیری: ±0.05% و در نسخه “پلاتین” ±0.025%
• دارای گواهی‌های بین‌المللی ضد انفجار، تأییدیه جلوگیری از پرشدگی بیش از حد (WHG)، مجوزهای بهداشتی، دریایی و SIL

مزایا

• دقت، تکرارپذیری و پایداری بلندمدت بسیار بالا
• ایمنی حداکثری با استفاده از فیدترو ضدگاز و پشتیبانی تا سطح SIL2/3، تأیید شده طبق IEC 61508
• راه‌اندازی آسان با منوی محلی، خروجی 4 تا 20 میلی‌آمپر با HART، PROFIBUS PA و FOUNDATION Fieldbus
• سیستم مدیریت داده HistoROM برای راه‌اندازی، نگهداری و عیب‌یابی سریع
• مقاوم در برابر اضافه‌بار و نظارت کامل از سلول اندازه‌گیری تا الکترونیک

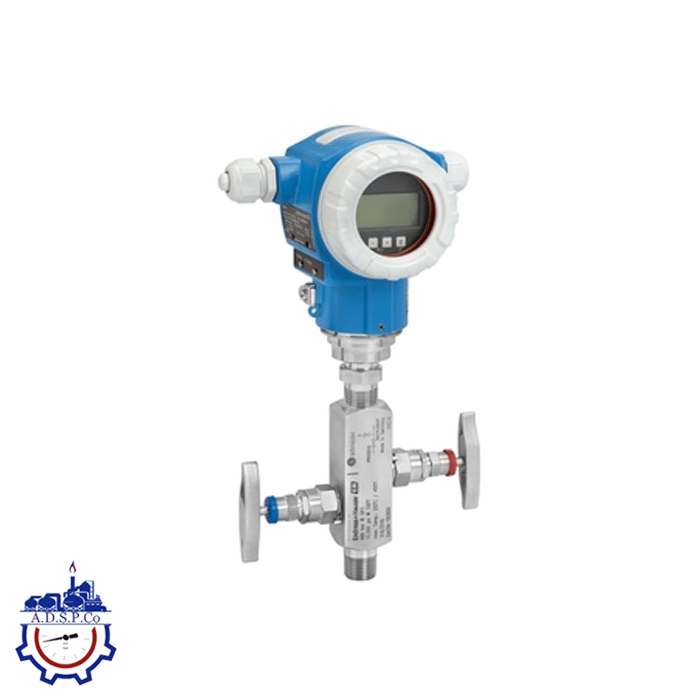

• قابلیت ارائه با منیفولد نصب‌شده و تست‌شده از نظر نشت
• یکپارچه‌سازی آسان با سیستم‌های مختلف (HART/PA/FF) بدون وابستگی به برند یا سیستم کنترلی خاص

مشخصات فنی ترانسمیتر فشار دیجیتال

در ادامه، مشخصات فنی (Specifications) دستگاه به‌صورت منظم و استاندارد ارائه شده است:

اصل اندازه‌گیری

• فشار مطلق و فشار گیج

ویژگی‌ها

• ترنسمیتر دیجیتال با سنسور پیزورزیستیو و ممبران فلزی جوشکاری‌شده
• طراحی ماژولار برای انعطاف‌پذیری بیشتر
• پایداری بلندمدت عملکرد
• ایمنی پیشرفته با بهره‌گیری از عملکردهای تشخیص خطای داخلی
• دارای مانع ثانویه در برابر فرایند

منبع تغذیه

• خروجی 4 تا 20 میلی‌آمپر با پروتکل HART
• ولتاژ تغذیه:
  • حالت معمولی (غیر ضدانفجار): 10.5 تا 45 ولت DC
  • حالت Ex ia: بین 10.5 تا 30 ولت DC
  • پروتکل PROFIBUS PA: بین 9 تا 32 ولت DC
  • پروتکل FOUNDATION Fieldbus: بین 9 تا 32 ولت DC

دقت مرجع

• استاندارد: 0.05 درصد
• نسخه پلاتینیوم: تا 0.025 درصد

پایداری درازمدت

• 0.05 درصد از محدوده URL در سال
• 0.07 درصد از URL در بازه 5 سال
• 0.1 درصد از URL در بازه 10 سال

دمای فرآیند

• بین 40- تا 125 درجه سانتی‌گراد (معادل 40- تا 257 درجه فارنهایت)

دمای محیط

• بین 50- تا 85 درجه سانتی‌گراد (معادل 58- تا 185 درجه فارنهایت)

محدوده اندازه‌گیری

• از 400 میلی‌بار تا 700 بار (معادل 5.8 تا 10.500 psi) در حالت فشار نسبی یا مطلق

حداقل بازه قابل کالیبراسیون

• 5 میلی‌بار (0.075 psi)

مقاومت در برابر خلا

• 10 میلی‌بار (0.15 psi)

نسبت ترن‌داون (Turn Down)

• حداکثر 100 به 1

حداکثر فشار قابل تحمل

• 1050 بار (15.750 psi)

اتصال فرایندی

• رزوه‌ای:
  G1/2 تا G2، R1/2، MNPT1/2 تا MNPT2

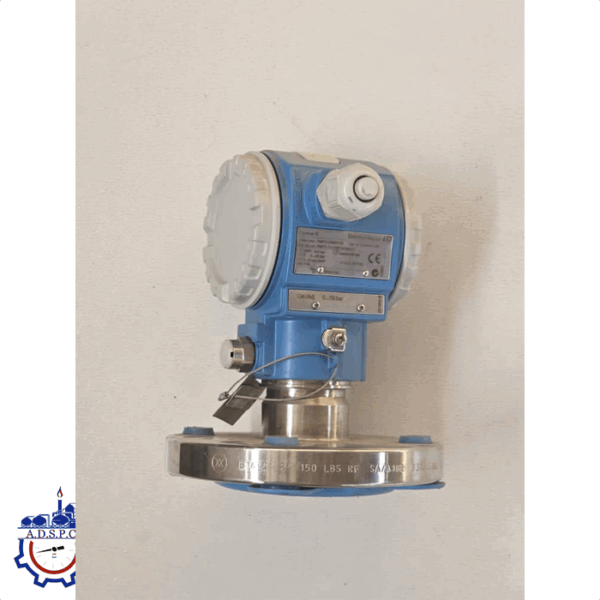

• فلنجی:
  DN25 تا DN80،
  ASME سایز 1 تا 4 اینچ،
  استاندارد JIS 10K تا 20K

جنس ممبران فرآیندی

• 316L، آلیاژ C، روتنیوم با روکش طلا

جنس واشر (Gasket)

• ندارد – سلول اندازه‌گیری به‌صورت جوشکاری‌شده است

سیال پرکننده

• روغن سیلیکونی یا روغن بی‌اثر

جنس بدنه

• آلومینیوم دایکاست یا فولاد ضدزنگ AISI 316L

روش‌های ارتباطی

• 4 تا 20 میلی‌آمپر با HART
• 1 تا 5 ولت DC با مصرف کم
• PROFIBUS PA
• FOUNDATION Fieldbus

گواهینامه‌ها و تأییدیه‌ها

• ضدانفجار: ATEX، FM، CSA، CSA C/US، IEC Ex، JPN Ex، INMETRO، NEPSI، EAC، UK Ex
• ایمنی عملکردی: SIL
• تأییدیه‌های طراحی: EN10204-3.1، NACE MR0175
• تأییدیه دریایی: GL، ABS
• تأییدیه آب آشامیدنی: NSF

قابلیت‌های ویژه

• عملکردهای تشخیص خطای داخلی (Diagnostics)

مدل جایگزین

• PMP71B

جمع‌بندی

ترانسمیتر فشار Cerabar PMP71 با دقت بسیار بالا، عملکرد مطمئن در شرایط سخت، و تأییدیه‌های معتبر بین‌المللی، یکی از بهترین انتخاب‌ها برای اندازه‌گیری فشار در سیستم‌های صنعتی پیشرفته محسوب می‌شود. این تجهیز با طراحی مقاوم و قابلیت‌های ارتباطی مدرن، نیاز صنایع مختلف را در حوزه ابزار دقیق به خوبی پاسخ می‌دهد.

شرکت آدرین صنعت ابزار دقیق پارس با سابقه‌ای تخصصی در حوزه تأمین، طراحی و خدمات مهندسی تجهیزات ابزار دقیق، به‌عنوان یکی از تأمین‌کنندگان معتبر ترانسمیترهای فشار از برند اصلی، آماده ارائه مشاوره فنی، فروش و پشتیبانی این تجهیز می‌باشد. این شرکت علاوه بر تأمین تجهیزات اورجینال، خدمات نصب، راه‌اندازی و کالیبراسیون را نیز به صورت تخصصی ارائه می‌دهد.
