اندازه‌گیری سطح با اختلاف فشار (DP)

مقدمه

اندازه‌گیری سطح با اختلاف فشار (DP) یکی از متداول‌ترین و دقیق‌ترین روش‌ها برای اندازه‌گیری سطح در فرآیندهای صنعتی است. این تکنیک از خوانش‌های فشار و گرانروی خاص برای تعیین سطح مایعات یا گازها استفاده می‌کند. راه‌حل‌های پیشرفته در این حوزه با استفاده از نوآوری مداوم در فناوری، دقت و قابلیت اطمینان بسیار بیشتری را در فرآیندهای مختلف صنعتی فراهم می‌آورند. از آنجایی که این تجهیزات ابزار دقیق در طیف وسیعی از کاربردها به‌کار می‌روند، ویژگی‌هایی مانند اتصال‌های ترانسمیتر استاندارد، سیستم‌های یکپارچه و مهر و موم‌های نصب مستقیم یا از راه دور، آن‌ها را به یک گزینه ایده‌آل برای صنعت تبدیل کرده است.

اندازه‌گیری سطح با اختلاف فشار: تکنیک کاربردی و رایج

در روش اندازه‌گیری سطح با اختلاف فشار (DP)، فشار اعمالی در دو نقطه مختلف از سیستم اندازه‌گیری می‌شود و اختلاف این فشارها برای تعیین سطح به‌کار می‌رود. این روش برای اندازه‌گیری سطح مایعات در مخازن بسته یا محفظه‌های دیگر به‌ویژه در صنایع فرآیندی، شیمیایی و نفت و گاز بسیار کاربرد دارد. از آنجا که این تکنیک به‌طور مستقیم بر اساس فشار و گرانروی مایع یا گاز اندازه‌گیری می‌کند، دقت آن به‌طور چشمگیری بالا است. از طرف دیگر، قابلیت استفاده از ترانسمیترهای یکپارچه با مهر و موم‌های نصب مستقیم یا از راه دور، آن را به یک راه‌حل انعطاف‌پذیر در شرایط محیطی مختلف تبدیل می‌کند. همچنین، فناوری‌های بی‌سیم موجود نیز به بهبود این فرآیند کمک می‌کنند و می‌توانند نیازهای مختلف اندازه‌گیری را پوشش دهند.

تعریف و کاربردهای سبک‌های اتصال و سیستم‌های مختلف در اندازه‌گیری سطح با اختلاف فشار (DP)

در اندازه‌گیری سطح با اختلاف فشار (DP)، انتخاب سیستم و روش‌های اتصال مناسب برای کاربردهای مختلف از اهمیت ویژه‌ای برخوردار است. این روش‌ها به‌طور عمده در زمینه‌های صنعتی و فرآیندی برای اندازه‌گیری دقیق سطح مایعات یا گازها استفاده می‌شوند. سیستم‌ها و روش‌های مختلفی برای اتصال و نصب این تجهیزات وجود دارد که در ادامه به معرفی آن‌ها می‌پردازیم:

• سبک‌های اتصال

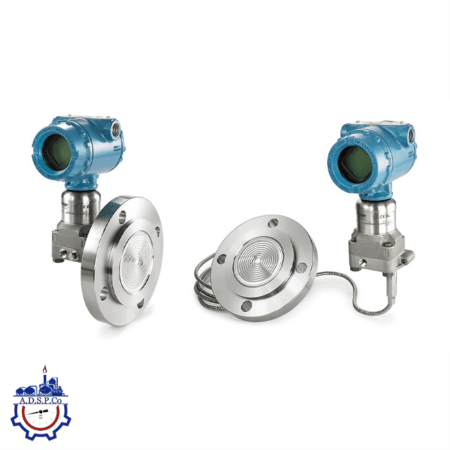

سبک‌های اتصال در سیستم‌های DP شامل دو نوع اصلی هستند: اتصالات نصب مستقیم و اتصالات نصب از راه دور. این اتصالات به‌طور عمده برای نصب ترانسمیترهای فشار و تجهیزات مشابه به‌کار می‌روند. در روش نصب مستقیم، ترانسمیتر به‌طور مستقیم به مخزن یا محفظه نصب می‌شود، که باعث می‌شود نصب ساده‌تر و بدون نیاز به تجهیزات اضافی باشد. در مقابل، در روش نصب از راه دور، مهر و موم‌ها از طریق لوله مویینه به ترانسمیتر متصل می‌شوند و برای کاربردهایی با شرایط خاص مانند دماهای بالا و محیط‌های حساس به کار می‌روند.

• سیستم‌های ERS

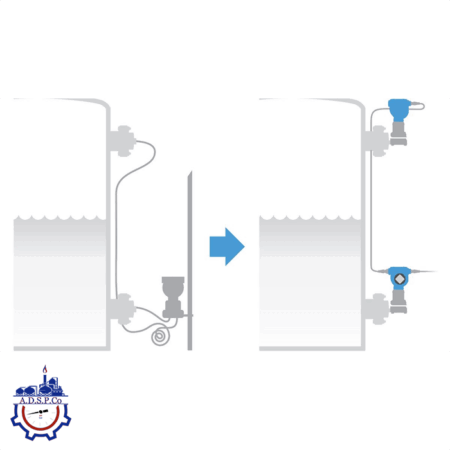

سیستم‌های حسگر الکترونیکی از راه دور (ERS)، راه‌حل‌هایی پیشرفته برای اندازه‌گیری دقیق سطح هستند که با استفاده از دو حسگر فشار متصل به یک کابل الکتریکی عمل می‌کنند. این سیستم‌ها به‌طور مؤثر نیاز به لوله‌های مویینه طولانی و ردیابی حرارتی را از بین می‌برند، که باعث کاهش زمان پاسخ تا 90% می‌شود. سیستم‌های ERS معمولاً برای کاربردهایی که نیاز به اندازه‌گیری دقیق در شرایط خاص مانند برج‌های بلند، مناطق سردسیر یا فرآیندهای خلا دارند، استفاده می‌شوند.

• سیستم‌های تنظیم‌شده

سیستم‌های تنظیم‌شده (Tuned Systems) یکی از راه‌حل‌های کارآمد برای بهبود زمان پاسخ در اندازه‌گیری سطح هستند. این سیستم‌ها با استفاده از لوله‌های مویینه با دو طول مختلف به یک ترانسمیتر متصل می‌شوند که باعث جبران خطاهای ناشی از تغییرات دما و بهبود زمان پاسخ می‌شود. این سیستم‌ها برای کاربردهایی با فشارهای بالا و span کوتاه بسیار مفید هستند و نصب آن‌ها هزینه‌ها و زمان را کاهش می‌دهد.

• سیستم‌های متوازن

سیستم‌های متوازن یک راه‌حل قابل‌اعتماد هستند که در آن دو لوله مویینه با طول برابر به ترانسمیتر و مهر و موم‌ها متصل می‌شوند. این سیستم‌ها برای کاربردهایی با جریان افقی و شرایط داخلی که تغییرات دمایی کمی دارند، ایده‌آل هستند. آن‌ها همچنین نگرانی‌های مربوط به لوله‌های مرطوب یا خشک را از بین می‌برند و عملکرد پایداری را در طول زمان ارائه می‌دهند.

• مایعات پرکننده

مایعات پرکننده یکی از اجزای حیاتی در سیستم‌های DP هستند که نقش مهمی در عملکرد دقیق و صحیح این سیستم‌ها ایفا می‌کنند. انتخاب مایع پرکننده مناسب تأثیر زیادی بر دقت اندازه‌گیری دارد. این مایعات ممکن است تحت شرایط فرآیندی خاص مانند دماهای بالا یا پایین جامد یا بخار شوند و منجر به خوانش‌های نادرست شوند. انواع مختلفی از مایعات پرکننده برای نیازهای مختلف از جمله دماهای پایین تا -105 درجه سانتی‌گراد و دماهای بالا تا 410 درجه سانتی‌گراد موجود است.

• مهر و موم‌های از راه دور

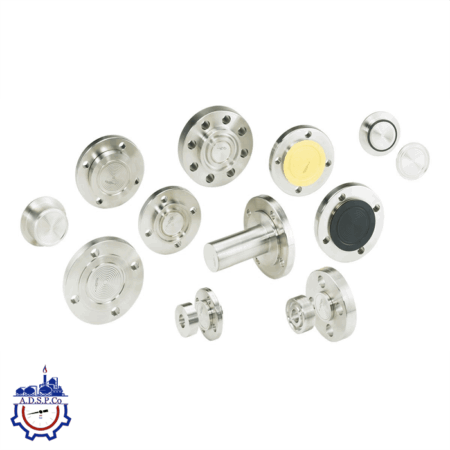

سیستم مهر و موم‌های از راه دور یکی از تکنیک‌های کلیدی در اندازه‌گیری سطح با اختلاف فشار است که برای محافظت از ترانسمیترها در برابر شرایط محیطی سخت مانند دماهای بسیار بالا، خورندگی و فرسایش استفاده می‌شود. این مهر و موم‌ها معمولاً از طریق لوله‌های مویینه به ترانسمیتر متصل می‌شوند و برای کاربردهایی در فرآیندهای ویسکوز، داغ، یا خورنده به کار می‌روند.

• گسترش محدوده حرارتی

گسترش محدوده حرارتی یک تکنولوژی پیشرفته است که به ترانسمیترها این امکان را می‌دهد تا در فرآیندهایی با دمای بسیار بالا یا پایین به‌طور مؤثر عمل کنند. این سیستم با استفاده از دو مایع پرکن مختلف، محدوده دمای عملیاتی ترانسمیتر را از -75 درجه سانتی‌گراد تا 410 درجه سانتی‌گراد گسترش می‌دهد. این ویژگی باعث بهبود زمان پاسخ تا 46% و کاهش هزینه‌ها از طریق حذف لوله‌های ضربه‌ای و ردیابی حرارتی می‌شود.

جمع‌بندی

اندازه‌گیری سطح با اختلاف فشار (DP) یک فناوری پیچیده و دقیق است که در صنایع مختلف به‌ویژه در فرآیندهای صنعتی و شیمیایی کاربرد گسترده‌ای دارد. با استفاده از سیستم‌های پیشرفته، مانند اتصالات نصب مستقیم و از راه دور، سیستم‌های ERS، سیستم‌های تنظیم‌شده و متوازن، و تکنولوژی‌های جدید مانند گسترش محدوده حرارتی و مهر و موم‌های از راه دور، می‌توان دقت و کارایی این سیستم‌ها را به طور چشمگیری افزایش داد. انتخاب صحیح سیستم و فناوری مناسب بر اساس شرایط محیطی و نیازهای فرآیند، از اهمیت بالایی برخوردار است و می‌تواند تأثیر زیادی در کاهش هزینه‌ها و بهبود عملکرد فرآیندهای صنعتی داشته باشد.
