ترموکوپل و RTD | Thermocouple & RTD Sensors
در صنایع مختلف، اندازه‌گیری دقیق دما برای کنترل فرآیندها و تضمین کیفیت محصولات از اهمیت زیادی برخوردار است. سنسورهای دما ابزارهای حیاتی در این زمینه هستند که برای اندازه‌گیری دمای مختلف در محیط‌های صنعتی استفاده می‌شوند. دو نوع اصلی از سنسورهای دما که در این کاربردها معمولاً استفاده می‌شوند، ترموکوپل‌ها و RTDها هستند. این مقاله به بررسی ویژگی‌ها، تفاوت‌ها و کاربردهای هرکدام از این سنسورها می‌پردازد و نحوه تعامل آن‌ها با ترموول در صنایع مختلف را شرح می‌دهد.
ترموکوپل (Thermocouple)
ترموکوپل‌ها از دو فلز مختلف که در یک نقطه به هم متصل می‌شوند، ساخته می‌شوند. زمانی که این دو فلز در معرض دما قرار می‌گیرند، ولتاژ کوچکی تولید می‌کنند که به دما بستگی دارد. این ولتاژ با استفاده از معادلات خاصی به دما تبدیل می‌شود. ترموکوپل‌ها به دلیل ساختار ساده، هزینه پایین و قابلیت اندازه‌گیری دما در بازه‌های وسیع، یکی از رایج‌ترین سنسورها در صنعت هستند.
مزایای ترموکوپل‌ها:
- محدوده دمایی وسیع: ترموکوپل‌ها می‌توانند دماهای بسیار پایین تا دماهای بسیار بالا (از -200 درجه سانتی‌گراد تا 2000 درجه سانتی‌گراد) را اندازه‌گیری کنند.
- پاسخ سریع: به دلیل ساختار ساده، ترموکوپل‌ها می‌توانند تغییرات دمایی را سریعاً تشخیص دهند.
- قیمت پایین: نسبت به بسیاری از سنسورهای دیگر، ترموکوپل‌ها ارزان‌تر هستند.
- انعطاف‌پذیری: این سنسورها در بسیاری از شرایط سخت صنعتی قابل استفاده هستند.
معایب ترموکوپل‌ها:
- دقت پایین‌تر نسبت به RTDها: ترموکوپل‌ها در مقایسه با RTDها دقت کمتری دارند.
- نیاز به کالیبراسیون مداوم: به دلیل تأثیرات محیطی مانند لرزش و آلودگی، نیاز به کالیبراسیون دارند.
RTD (Resistance Temperature Detector)
سنسورهای RTD از تغییرات مقاومت یک ماده (معمولاً پلاتین) در پاسخ به تغییرات دما استفاده می‌کنند. وقتی دما تغییر می‌کند، مقاومت الکتریکی ماده نیز تغییر می‌کند و این تغییر مقاومت به دما تبدیل می‌شود. RTDها به طور عمده برای اندازه‌گیری دما در محیط‌های دقیق و نیازمند دقت بالا استفاده می‌شوند.
مزایای RTDها:
- دقت بالا: RTDها معمولاً دقت بالاتری نسبت به ترموکوپل‌ها دارند و به همین دلیل برای کاربردهای دقیق‌تر مناسب‌تر هستند.
- پایداری بالا: RTDها در طول زمان و در شرایط محیطی مختلف پایدارتر از ترموکوپل‌ها عمل می‌کنند.
- پاسخ خطی: RTDها نسبت به ترموکوپل‌ها پاسخ خطی‌تری به تغییرات دما دارند که برای برخی کاربردها مهم است.
معایب RTDها:
- محدوده دمایی محدودتر: RTDها معمولاً دماهای بالاتر از 650 درجه سانتی‌گراد را نمی‌توانند اندازه‌گیری کنند.
- هزینه بالاتر: RTDها معمولاً گران‌تر از ترموکوپل‌ها هستند.

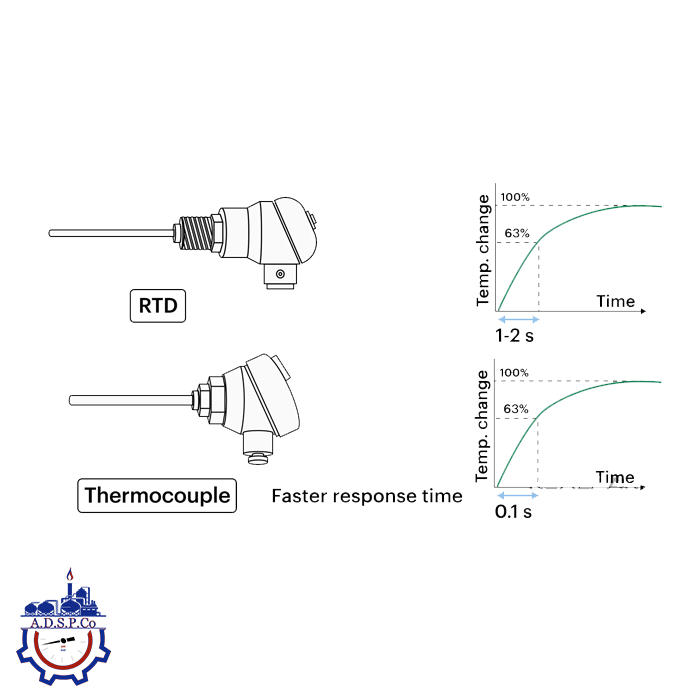

- پاسخ کندتر: به دلیل ساختار پیچیده‌تر، پاسخ RTDها به تغییرات دما معمولاً کندتر از ترموکوپل‌ها است.
تفاوت‌های اصلی بین ترموکوپل و RTD
قبل از بررسی جدول، باید اشاره کنیم که تفاوت‌های اصلی بین ترموکوپل‌ها و RTDها در عملکرد و کاربردهای آن‌ها نهفته است. ترموکوپل‌ها به دلیل ویژگی‌هایی مانند پاسخ سریع و هزینه پایین، در محیط‌هایی که نیاز به اندازه‌گیری دمایی با سرعت بالا و در بازه‌های وسیع دارند، مناسب‌تر هستند. از طرف دیگر، RTDها با دقت بالا و پایداری طولانی‌مدت خود، انتخاب بهتری برای کاربردهایی هستند که نیاز به اندازه‌گیری دقیق دما و حفظ دقت در طول زمان دارند.
| ویژگی | ترموکوپل | RTD |
|---|---|---|
| روش عملکرد | تغییر ولتاژ در اثر دما | تغییر مقاومت در اثر دما |
| محدوده دمایی | بسیار وسیع (تا 2000 درجه سانتی‌گراد) | محدودتر (تا 650 درجه سانتی‌گراد) |
| دقت | کمتر | بیشتر |
| پاسخ‌دهی | سریعتر | کندتر |
| قیمت | ارزان‌تر | گران‌تر |
| پایداری | کمتر | بیشتر |
کاربردهای ترموکوپل و RTD ؛ ترموکوپل و RTD | Thermocouple & RTD Sensors
- ترموکوپل‌ها بیشتر در شرایطی که نیاز به اندازه‌گیری دمای بالا یا پاسخ سریع دارند، استفاده می‌شوند. برای مثال، در کوره‌ها، موتورهای صنعتی و فرآیندهای تولید حرارت، ترموکوپل‌ها کاربرد زیادی دارند.
- RTDها به دلیل دقت بالا و پایداری طولانی‌مدت، بیشتر در کاربردهایی استفاده می‌شوند که دقت اندازه‌گیری دما اهمیت بالایی دارد، مانند آزمایشگاه‌ها، سیستم‌های کنترل فرآیند دقیق، و تجهیزات پزشکی.
خرید تجهیزات
ترموکوپل و RTD | Thermocouple & RTD Sensors؛ اگر به دنبال تجهیزات صنعتی با کیفیت برای اندازه‌گیری دقیق دما هستید، آدرین صنعت پارس به عنوان نماینده تأمین تجهیزات ابزار دقیق، می‌تواند شما را در انتخاب سنسورهای مناسب برای نیازهای خاص شما یاری کند. این شرکت انواع سنسورهای ترموکوپل و RTD را از برندهای معتبر جهانی در اختیار شما قرار می‌دهد و از طریق مشاوره تخصصی، کمک می‌کند تا بهترین گزینه را برای فرآیندهای صنعتی خود انتخاب کنید.
