انواع صفحات اوریفیس در اندازه‌گیری جریان

صفحات اوریفیس پلیت یکی از پرکاربردترین و قدیمی‌ترین تجهیزات برای اندازه‌گیری جریان سیالات در صنایع مختلف محسوب می‌شوند. این صفحات در واقع ورق‌های نازکی از جنس فلز هستند که سوراخی مشخص با ابعاد دقیق در وسط آن‌ها ایجاد شده است. سیال هنگام عبور از این صفحه دچار افت فشار می‌شود و با اندازه‌گیری این افت فشار می‌توان نرخ جریان را محاسبه کرد.

یکی از نکات مهم در اندازه‌گیری با صفحات اوریفیس این است که جریان واقعی سیال معمولاً کمی کمتر از مقدار نظری محاسبه شده است، زیرا فرض بر یکنواخت بودن و حفظ انرژی سیال در این روش است که در عمل همیشه صدق نمی‌کند.

کاربرد و نصب صفحات اوریفیس

صفحات اوریفیس معمولاً بین دو فلنج اوریفیس (Orifice Flanges) نصب می‌شوند و لازم است در بخش‌هایی از لوله که مسیر کاملاً مستقیم و صاف است قرار گیرند. این کار برای جلوگیری از ایجاد اختلالات جریان ناشی از اتصالات، شیرآلات و خم‌ها است که می‌تواند دقت اندازه‌گیری را کاهش دهد.

این صفحات در طیف وسیعی از کاربردها از جمله اندازه‌گیری جریان مایعات تمیز، گازها و بخار در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، شیمیایی و بسیاری دیگر مورد استفاده قرار می‌گیرند.

یکی از مزایای صفحات اوریفیس هزینه پایین، سادگی نصب و نگهداری کم آن‌ها است که در کنار دقت قابل قبول، آن‌ها را به انتخابی اقتصادی و مطمئن برای بسیاری از پروژه‌ها تبدیل کرده است.

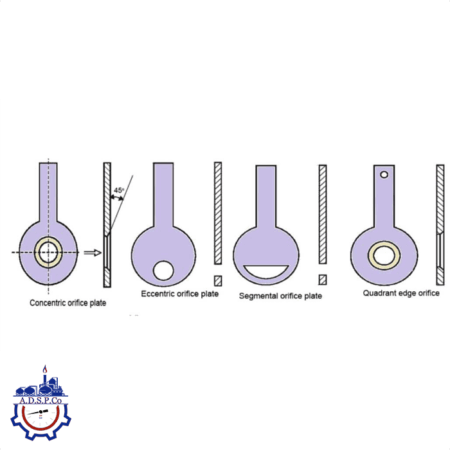

انواع صفحات اوریفیس

1. صفحه اوریفیس با سوراخ هم‌مرکز (Concentric Bore)
این نوع رایج‌ترین و پرکاربردترین صفحه اوریفیس است که دارای سوراخی در مرکز صفحه با لبه‌های تیز می‌باشد. به دلیل دقت بالا، این نوع در اندازه‌گیری جریان مایعات، گازها و بخارهای تمیز استفاده می‌شود و معمولاً از جنس استنلس استیل ساخته می‌شود. در برخی موارد برای مقاومت در برابر خوردگی از مواد خاصی مانند نیکل و مونل نیز استفاده می‌شود.

2. صفحه اوریفیس با سوراخ خارج از مرکز (Eccentric Bore)
در این نوع، سوراخ صفحه از مرکز جابه‌جا شده است تا از تجمع مواد جامد و ذرات معلق در مسیر جریان جلوگیری شود. این ویژگی باعث شده که این نوع صفحه برای اندازه‌گیری سیالات حاوی ذرات معلق، مثل فاضلاب یا سیالات با ناخالصی، مناسب باشد. البته دقت این نوع نسبت به نوع هم‌مرکز کمتر است.

3. صفحه اوریفیس با سوراخ قطاعی (Segmental Bore)
این صفحات دارای سوراخی به شکل یک بخش از دایره (قطاعی) هستند و مشابه صفحات خارج از مرکز، سوراخ در کاربردهای گازی به سمت پایین جابه‌جا می‌شود. کاربرد اصلی این صفحات در اندازه‌گیری سیالاتی است که شامل ناخالصی‌های غیر ساینده هستند، مانند صنایع آب و فاضلاب، شیمیایی، پتروشیمی و کاغذسازی.

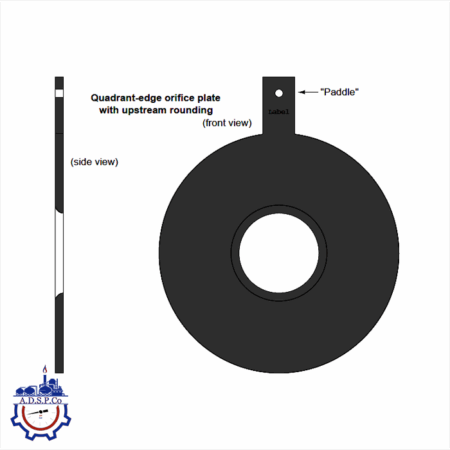

4. صفحه اوریفیس با سوراخ لبه چهارقسمتی (Quadrant Edge Bore)
در این طراحی، لبه ورودی سوراخ گرد شده و شکل آن شبیه نازل جریان است. این نوع برای اندازه‌گیری جریان سیالات با ویسکوزیته بالا مانند نفت‌های سنگین، شربت‌ها و لجن‌ها مناسب است. همچنین ضریب جریان این صفحات در اعداد رینولدز پایین ثابت و قابل پیش‌بینی است.

5. صفحات اوریفیس اتصال رینگی (Ring Type Joint – RTJ)
این صفحات مجهز به گسکت مخصوص برای نصب بین فلنج‌های رینگی هستند و برای کاربردهای با دمای بالا و فشار زیاد بسیار مناسب‌اند. معمولاً در خطوط انتقال نفت و گاز و صنایع پتروشیمی مورد استفاده قرار می‌گیرند.

نکات فنی مهم در انتخاب و نصب صفحات اوریفیس

• جنس صفحه: باید متناسب با نوع سیال و شرایط کاری انتخاب شود. استنلس استیل برای مایعات تمیز، نیکل یا مونل برای سیالات خورنده و فلزات مقاوم به حرارت برای دماهای بالا مناسب هستند.
• محل نصب: صفحه باید در قسمتی از خط لوله نصب شود که جریان کاملاً پایدار و مستقیم باشد تا اندازه‌گیری دقیق انجام شود.
• ضخامت صفحه: باید به اندازه کافی باشد تا در برابر فشار و دمای کاری مقاوم باشد و تغییر شکل ندهد.
• استانداردها: صفحات اوریفیس باید مطابق با استانداردهای بین‌المللی مانند API، ANSI و ASME ساخته شوند تا دقت و ایمنی تامین شود.
