اتصالات سیم‌های ترموکاپل و RTD: آنچه باید بدانید

اتصالات سیم‌های ترموکاپل و RTD برای انتقال دقیق سیگنال‌های دما از سنسورها به دستگاه‌های اندازه‌گیری استفاده می‌شوند. در شرایطی که سنسورها از دستگاه‌های نظارتی فاصله دارند، انتخاب کابل‌های مناسب و استفاده از ترانسمیترها برای حفظ دقت و یکپارچگی سیگنال از اهمیت ویژه‌ای برخوردار است. در این مقاله، به نحوه عملکرد این اتصالات و اهمیت انتخاب صحیح کابل‌ها و ترانسمیترها می‌پردازیم.

خرید ترموکوپل‌ها (TC) و دتکتورهای دمای مقاومتی (RTD) به‌طور گسترده‌ای در اندازه‌گیری دما در صنایع فرآیندی در سراسر جهان استفاده می‌شوند. با این حال، در بسیاری از موارد، سنسور در فاصله‌ای دور از نقطه اندازه‌گیری قرار دارد. در این شرایط، به کابل‌هایی نیاز است تا سیگنال را منتقل کنند. چالش اصلی این است که کابل‌های اتصال صحیحی را انتخاب کنید تا دقت اندازه‌گیری در انتقال‌های مسافت طولانی حفظ شود.

راه‌حل‌های دمایی آدرین صنعت ابزار دقیق پارس به‌خاطر دقت، قابلیت اطمینان و یکپارچگی بی‌وقفه در فرآیندها شناخته می‌شوند. به همین دلیل، مشتریان اغلب از ما درخواست راهنمایی می‌کنند تا اطمینان حاصل کنند که اندازه‌گیری‌ها دقیق است، خطاهای نصب کاهش یافته و از توقف‌های پرهزینه به‌دلیل خوانش‌های نادرست جلوگیری می‌شود.

برای یادگیری نحوه عملکرد سیم‌های اتصال ترموکوپل و سنسور RTD، دلیل اهمیت آن‌ها و چگونگی انتخاب کابل‌های اتصال مناسب برای کاربرد خاص خود، این مقاله را مطالعه کنید. همچنین خواهید آموخت که در چه مواقعی استفاده از ترانسمیترها می‌تواند سرمایه‌گذاری خوبی برای حفظ یکپارچگی سیگنال در مسافت‌های طولانی باشد.

نحوه عملکرد سیم‌های رابط ترموکوپل

سنسورهای دما مانند ترموکاپل Ashcroft S80 از دو سیم آلیاژ فلزی مختلف ساخته می‌شوند. این دو سیم با هم ولتاژ میلی‌ولتی تولید می‌کنند که از طریق اثر سیبک ایجاد می‌شود؛ فرایندی که زمانی رخ می‌دهد که دو سیم فلزی متفاوت به هم متصل می‌شوند و تفاوت دمایی بین انتهای “داغ” و “سرد” آن‌ها وجود دارد. سپس، این ولتاژ کوچک به یک مقدار دما تبدیل می‌شود.

• اتصال داغ و اتصال سرد در ترموکاپل

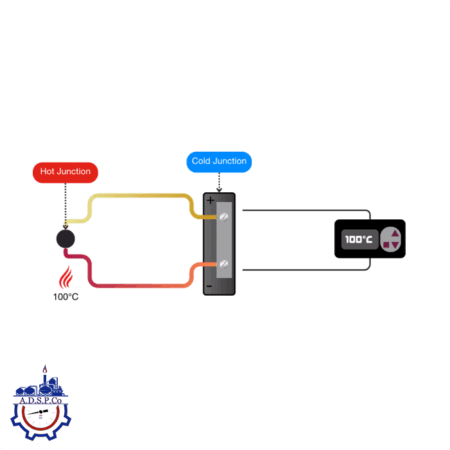

اتصال داغ جایی است که دو سیم ترموکوپل به هم متصل شده و در نقطه اندازه‌گیری دما قرار می‌گیرند. اتصال سرد جایی است که انتهای دیگر سیم‌ها به دستگاه اندازه‌گیری متصل می‌شود.

• جبران اتصال سرد (CJC)

با این حال، از آنجا که اتصال سرد نیز ولتاژ ترموالکتریکی خود را ایجاد می‌کند، ترموکاپل باید برای جبران آن، دمای محیط در نقطه اتصال را اندازه‌گیری کرده و اصلاحات لازم را اعمال کند. این فرایند که به آن جبران اتصال سرد (CJC) گفته می‌شود، تضمین می‌کند که خوانش‌ها دقیق باشند. برای جبران دقیق‌تر اتصال سرد، برخی سیستم‌ها از ترانسمیترهای جبران‌ساز سرد استفاده می‌کنند که به‌طور خودکار دمای محیط را اندازه‌گیری کرده و اصلاحات لازم را اعمال می‌کنند.

چرا انتخاب صحیح کابل‌های اتصال ترموکاپل اهمیت دارد

در بسیاری از کاربردهای صنعتی، سنسورهای دما مانند ترموکاپل‌ها و دتکتورهای دمای مقاومتی (RTD) در فاصله‌ای دور از تجهیزات ابزار دقیق نظارتی یا کنترلی نصب می‌شوند. گسترش این سنسورها در مسافت‌های طولانی، چالش اصلی حفظ دقت و یکپارچگی سیگنال بین سنسور و دستگاه خوانش را به همراه دارد.

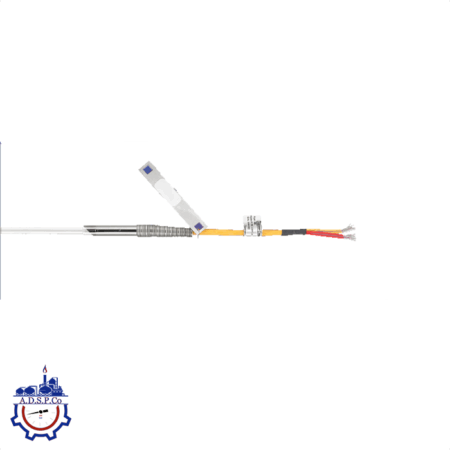

اگر سیم‌های ترموکاپل با استفاده از مواد اشتباه (یعنی فلزات متفاوت) گسترش یابند، اتصالات ترموالکتریکی ناخواسته‌ای ایجاد می‌شود که سیگنال‌های کاذب تولید می‌کند و منجر به خوانش‌های نادرست می‌شود. به همین دلیل، استفاده از کابل‌های اتصال یا سیم‌های جبران‌سازی ساخته شده از همان آلیاژ یا حداقل آلیاژهایی با ویژگی‌های معادل بسیار مهم است.

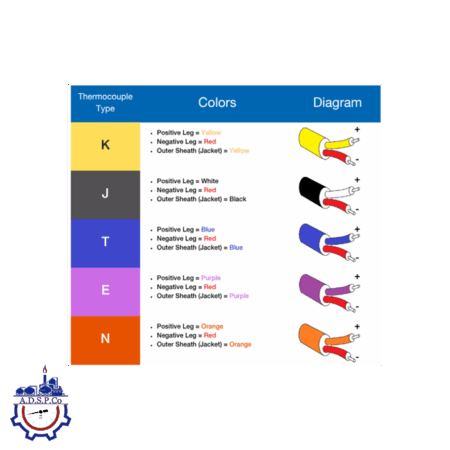

شیلدینگ مناسب نیز در محیط‌های صنعتی ضروری است تا سیگنال ضعیف میلی‌ولت از تداخل الکترومغناطیسی (EMI) محافظت شود. همچنین، استفاده از پلاگ‌ها و سوکت‌های رنگی برای جلوگیری از اشتباهات سازگاری بین انواع مختلف ترموکوپل‌ها مفید است.

چگونه سیم‌های اتصال RTD کار می‌کنند

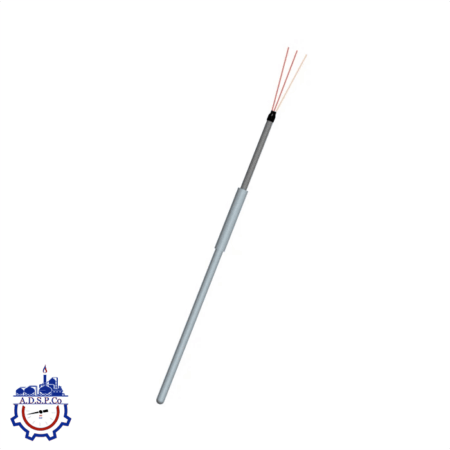

از طرف دیگر، سنسورهای دما مانند دتکتور دمای مقاومتی Ashcroft® S81 (RTD) دما را از طریق تغییرات در مقاومت الکتریکی یک عنصر پلاتینیوم اندازه‌گیری می‌کنند. برخلاف ترموکاپل‌ها، سیم‌های اتصال RTD معمولاً از مس یا مس نیکلی‌شده ساخته می‌شوند که به‌دلیل مقاومت کم آن‌ها انتخاب می‌شوند. استفاده از سیم‌های نامناسب یا با مقاومت بالا می‌تواند منجر به خوانش‌های نادرست شود.

برای کاهش مقاومت سیم‌های اتصال، پیکربندی‌های سه‌سیمه و چهار‌سیمه ترجیح داده می‌شوند. روش چهار‌سیمه بالاترین دقت را ارائه می‌دهد زیرا به‌طور مؤثر خطای سیم‌های اتصال را حذف می‌کند.

چه زمانی باید از ترانسمیتر برای انتقال سیگنال استفاده کرد

هم ترموکاپل‌ها و هم سنسورهای دمای RTD می‌توانند از استفاده از ترانسمیترهای آنالوگ بهره‌مند شوند. این دستگاه‌ها سیگنال دما را از سنسور به یک خروجی استاندارد مانند 4-20 میلی‌آمپر تبدیل می‌کنند یا از پروتکل دیجیتال برای انتقال سیگنال‌ها استفاده می‌کنند، که تاثیر مقاومت سیم و تداخل الکترومغناطیسی (EMI) را به حداقل می‌رساند.

با استفاده از ترانسمیتر، می‌توانید از افت سیگنال یا تداخل در مسافت‌های طولانی جلوگیری کنید و اطمینان حاصل کنید که سیگنال همواره دقیق باقی می‌ماند.

ترانسمیترها می‌توانند به‌طور مستقیم روی سنسور نصب شوند، به‌طور از راه دور روی دیوارها یا لوله‌ها، در کابینت‌های کنترل یا حتی درون کنترلرهای منطقی برنامه‌پذیر (PLC) ادغام شوند. هرچند که نحوه نصب باشد، این دستگاه‌ها به حفظ یکپارچگی سیگنال تا سیستم کنترل شما کمک می‌کنند.

جمع‌بندی

در نهایت، انتخاب صحیح کابل‌های اتصال ترموکاپل و RTD یا استفاده از ترانسمیترها برای انتقال سیگنال در مسافت‌های طولانی از اهمیت بالایی برخوردار است. با توجه به تأثیرات مقاومت سیم و تداخل الکترومغناطیسی (EMI)، استفاده از مواد مناسب، شیلدینگ و روش‌های اتصال صحیح می‌تواند دقت اندازه‌گیری‌ها را حفظ کرده و از خوانش‌های نادرست جلوگیری کند. همچنین، با بهره‌گیری از ترانسمیترها، امکان جلوگیری از افت سیگنال در مسافت‌های طولانی و تضمین دقت در فرآیندهای صنعتی فراهم می‌شود. با انتخاب دقیق و استفاده از تجهیزات مناسب، می‌توانید به عملکرد بهینه در فرآیندهای خود دست یابید.

حالا که اهمیت انتخاب کابل‌های اتصال صحیح RTD و ترموکوپل یا استفاده از ترانسمیترها برای کاربردهای مسافت طولانی با دقت بالا را درک کردید، اگر سوالی دارید، خوشحال می‌شویم که به شما کمک کنیم. برای دریافت مشاوره تخصصی با کارشناسان “آدرین صنعت ابزار دقیق پارس“، هر زمان که نیاز داشتید با ما تماس بگیرید.
