اندازهگیری دقیق دما نقش کلیدی در کنترل، ایمنی و پایداری فرآیندهای صنعتی دارد و ترموول (Thermowell) بهعنوان رابط مکانیکی بین سیال فرآیندی و سنسور دما، بخش مهمی از این سیستم است. با این حال، عملکرد واقعی ترموول تنها به کیفیت ساخت محدود نمیشود؛ محل نصب، زاویه قرارگیری و عمق غوطهوری تأثیر مستقیمی بر دقت اندازهگیری، ارتعاشات مکانیکی و طول عمر تجهیز دارند. نصب غیراصولی میتواند باعث خطای دما، افزایش تنش و حتی شکست ترموول شود. در این مقاله، اصول مهندسی و Best Practiceهای بینالمللی نصب و جانمایی ترموول در خطوط فرآیندی بررسی میشود تا تصمیمگیری فنی و ایمنتری در طراحی و اجرا فراهم گردد.

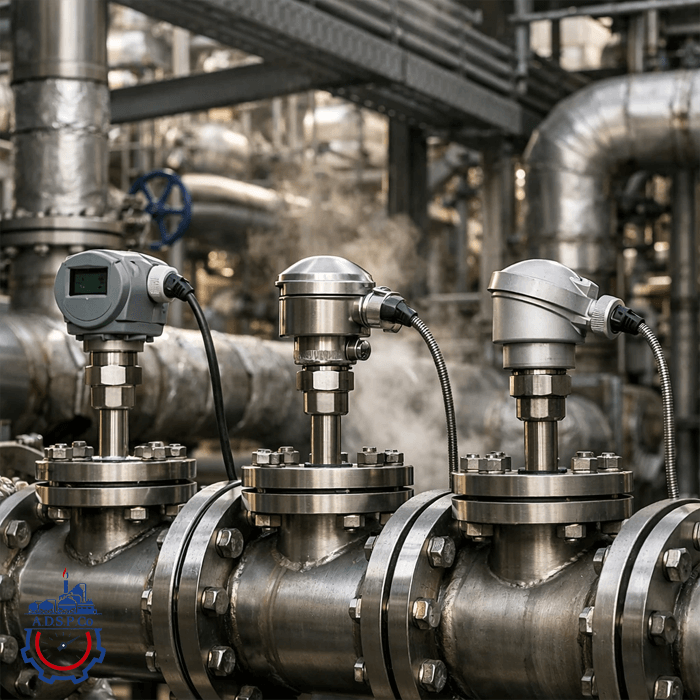

اهمیت جانمایی ترموول در دقت اندازهگیری دما
جانمایی صحیح ترموول (Thermowell) نقش مستقیمی در دقت اندازهگیری دما، پایداری سیگنال و قابلیت اطمینان بلندمدت سیستم دارد. برخلاف تصور رایج، خطای اندازهگیری دما اغلب ناشی از خود سنسور نیست، بلکه از موقعیت نامناسب ترموول در خط فرآیندی ناشی میشود. اگر نوک ترموول در ناحیهای با توزیع دمایی غیر یکنواخت، لایه مرزی ضخیم یا جریان گردابی قرار گیرد، دمای قرائتشده نماینده واقعی دمای سیال نخواهد بود. مطالعات منتشرشده در MachineryLubrication و راهنماهای Emerson و Endress+Hauser نشان میدهد که فاصله نامناسب از دیواره لوله میتواند خطایی تا چند درجه سانتیگراد ایجاد کند، بهویژه در خطوط با سرعت جریان بالا. علاوه بر این، جانمایی غلط باعث افزایش زمان پاسخ (Response Time) ترموول میشود که در فرآیندهای کنترلی دینامیک، منجر به ناپایداری حلقه کنترل خواهد شد. بنابراین، انتخاب محل نصب باید بر اساس پروفایل جریان، عدد رینولدز، نوع سیال و حساسیت فرآیند به تغییرات دما انجام شود، نه صرفاً ملاحظات مکانیکی یا سهولت نصب.
🔹 نکته فنی (Engineering Tip)
در خطوط بخار با سرعت بالا، زاویه نصب ترموول مهمتر از جنس متریال است، زیرا پدیده Vortex Shedding عامل اصلی شکست زودرس محسوب میشود.
تجهیزات مرتبط: اتصالات ابزار دقیق
تأثیر زاویه نصب ترموول بر تنش مکانیکی و ارتعاش

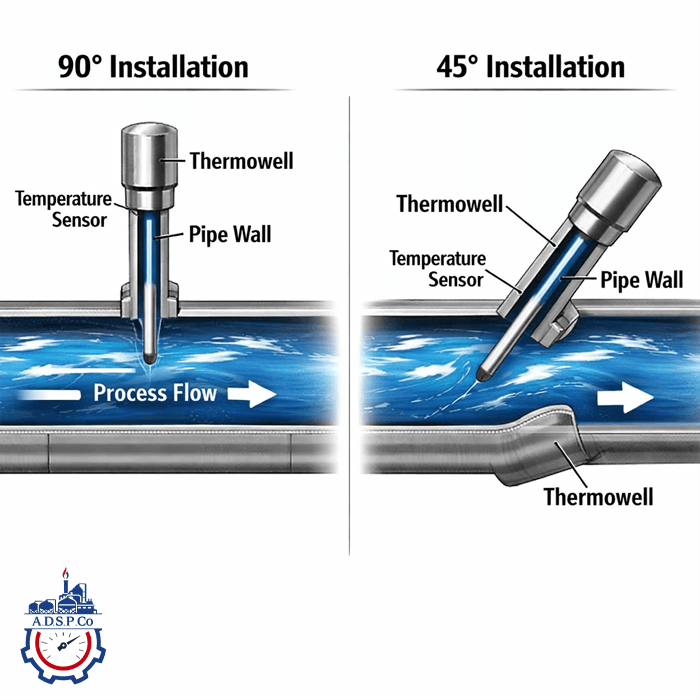

زاویه قرارگیری ترموول نسبت به جهت جریان سیال، یکی از عوامل کلیدی در کنترل تنشهای دینامیکی و جلوگیری از شکست خستگی است. نصب عمود بر جریان (90 درجه) اگرچه رایجترین روش است، اما در خطوط با سرعت بالا میتواند منجر به افزایش پدیده Vortex Shedding شود. طبق الزامات ASME PTC 19.3 TW-2016، زاویه نصب مستقیماً بر فرکانس گردابهها و نسبت آن با فرکانس طبیعی ترموول اثر میگذارد. نصب ترموول با زاویه 30 یا 45 درجه نسبت به جریان، در بسیاری از کاربردهای بخار و گاز، باعث کاهش دامنه ارتعاش و افزایش طول عمر تجهیز میشود. منابع فنی Rosemount و WIKA تأکید میکنند که زاویه مایل، نیروی درگ مؤثر بر ساقه ترموول را کاهش داده و احتمال رزونانس را کم میکند. انتخاب زاویه مناسب باید با در نظر گرفتن سرعت سیال، چگالی، ویسکوزیته و طول غوطهوری انجام شود، زیرا هرگونه سادهسازی در این مرحله میتواند منجر به شکست ناگهانی ترموول و توقف کامل فرآیند شود.
نصب صحیح ترموول:
- داده دما پایدار
- ارتعاش کنترلشده
- عمر طولانی تجهیز
نصب غیراصولی:
- نوسان سیگنال
- ریسک شکست مکانیکی
- توقف ناگهانی فرآیند
عمق غوطهوری مناسب و نقش آن در انتقال حرارت

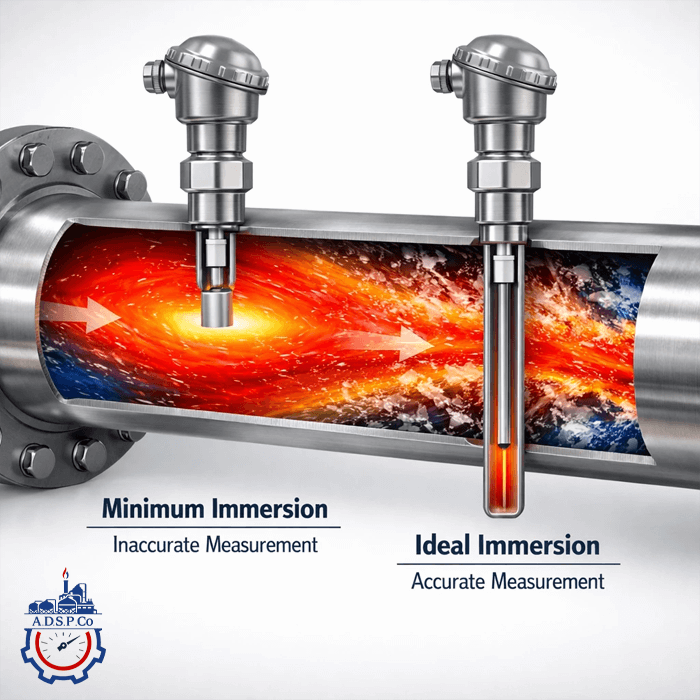

عمق غوطهوری (Insertion Length) ترموول یکی از مهمترین پارامترهای طراحی و نصب است که مستقیماً بر کیفیت انتقال حرارت بین سیال و حسگر دما اثر میگذارد. اگر طول غوطهوری کمتر از حد استاندارد باشد، نوک ترموول در ناحیهای با تبادل حرارتی ضعیف قرار میگیرد و دمای اندازهگیریشده به دمای دیواره لوله نزدیک میشود. استانداردهای صنعتی و توصیههای شرکتهایی مانند ABB و Yokogawa پیشنهاد میکنند که نوک ترموول حداقل تا یکسوم قطر داخلی لوله و در حالت ایدهآل تا مرکز جریان امتداد یابد. این موضوع بهویژه در سیالات با هدایت حرارتی پایین یا جریان آرام (Laminar Flow) اهمیت بیشتری دارد. عمق غوطهوری ناکافی نهتنها خطای اندازهگیری را افزایش میدهد، بلکه زمان پاسخ سیستم را نیز طولانی میکند. در مقابل، افزایش بیش از حد طول غوطهوری بدون بررسی مکانیکی میتواند تنش خمشی و ریسک شکست را بالا ببرد. بنابراین، انتخاب عمق مناسب نیازمند موازنه دقیق بین الزامات حرارتی و محدودیتهای مکانیکی است.
انتخاب محل نصب در خطوط افقی و عمودی
تفاوت بین خطوط افقی و عمودی، رفتار جریان و توزیع دما را بهطور قابلتوجهی تغییر میدهد و این موضوع باید در جانمایی ترموول لحاظ شود. در خطوط افقی، نصب ترموول در قسمت بالایی یا پایینی لوله میتواند باعث اندازهگیری دمای نادرست شود؛ زیرا لایهبندی دما، تجمع رسوبات یا حبابهای گاز در این نواحی محتمل است. منابع فنی Shell و API توصیه میکنند که ترموول در خطوط افقی، ترجیحاً در موقعیت جانبی (Side Mount) نصب شود تا در معرض جریان یکنواخت قرار گیرد. در خطوط عمودی، جهت جریان اهمیت بالایی دارد؛ در جریان رو به بالا، شرایط انتقال حرارت پایدارتر است، در حالی که در جریان رو به پایین احتمال نوسان دما افزایش مییابد. جانمایی نادرست در این شرایط میتواند باعث خطای سیستماتیک در اندازهگیری و کاهش قابلیت اطمینان دادههای فرآیندی شود، بهویژه در واحدهای حساس مانند مبدلهای حرارتی و راکتورها.
قبل از نصب ترموول این موارد بررسی شود:
- نوع سیال و سرعت جریان
- قطر داخلی لوله
- وجود اغتشاشزاهای بالادست
- استاندارد طراحی قابل استناد (ASME PTC 19.3)
فاصله ترموول از المانهای اغتشاشزا در خط لوله
وجود المانهایی مانند زانوها، شیرآلات کنترلی، اوریفیس پلیت و پمپها باعث ایجاد آشفتگی شدید در جریان میشود که مستقیماً بر عملکرد ترموول اثر میگذارد. نصب ترموول در فاصله نامناسب از این تجهیزات میتواند باعث نوسانات دمایی کاذب و افزایش تنشهای ارتعاشی شود. بر اساس دستورالعملهای ISA و تجربیات میدانی منتشرشده در InstrumentationTools، توصیه میشود ترموول حداقل در فاصله 10 تا 15 برابر قطر لوله از اغتشاشزاهای بالادست نصب شود. این فاصله به جریان اجازه میدهد تا به حالت پایدار بازگردد. در غیر این صورت، سیگنال دما ناپایدار شده و کنترل فرآیند دچار خطا میشود. این مسئله در خطوط بخار فوقداغ و گازهای پرسرعت اهمیت دوچندان دارد، زیرا اغتشاش جریان میتواند فرکانسهای تحریک خطرناکی ایجاد کند که با فرکانس طبیعی ترموول همپوشانی داشته باشند.
ارتباط نصب صحیح ترموول با طول عمر و ایمنی فرآیند
نصب اصولی ترموول صرفاً یک الزام دقت اندازهگیری نیست، بلکه مستقیماً با ایمنی فرآیند و کاهش ریسکهای عملیاتی ارتباط دارد. شکست ترموول در سرویس میتواند منجر به نشت سیال، آسیب به تجهیزات پاییندست و حتی حوادث ایمنی جدی شود. گزارشهای صنعتی منتشرشده توسط ASME و EEMUA نشان میدهد که درصد قابلتوجهی از شکستهای ترموول ناشی از جانمایی و نصب نادرست بوده است، نه ضعف متریال یا طراحی. رعایت Best Practiceها در انتخاب زاویه، عمق غوطهوری، محل نصب و فاصله از اغتشاشزاها، تنشهای مکانیکی را کاهش داده و عمر مفید تجهیز را بهطور چشمگیری افزایش میدهد. در نهایت، یک ترموول که بهدرستی نصب شده باشد، دادههای پایدار، قابل اعتماد و ایمن برای سیستم کنترل فراهم میکند و نقش کلیدی در بهرهبرداری پایدار از واحدهای صنعتی ایفا مینماید.
در بسیاری از کاربردها، انتخاب نادرست ترموول ناشی از عدم تطابق آن با شرایط واقعی فرآیند و نوع اتصالات ابزار دقیق مورد استفاده است.
جمعبندی
نصب و جانمایی صحیح ترموول یک تصمیم مهندسی مؤثر بر دقت اندازهگیری، پایداری سیستم کنترل و ایمنی فرآیند است. انتخاب نادرست محل نصب، زاویه یا عمق غوطهوری میتواند منجر به خطای دما، افزایش تنشهای مکانیکی و کاهش عمر تجهیز شود. رعایت استانداردهایی مانند ASME PTC 19.3 و تطبیق ترموول با شرایط واقعی فشار، دما و سرعت سیال، نقش کلیدی در افزایش قابلیت اطمینان و کاهش ریسکهای عملیاتی دارد.
در انتخاب و نصب ترموول، استفاده از اتصالات ابزار دقیق استاندارد و متناسب با شرایط فرآیندی، نقش مهمی در کاهش نشتی، افزایش ایمنی و حفظ دقت اندازهگیری دما دارد.
